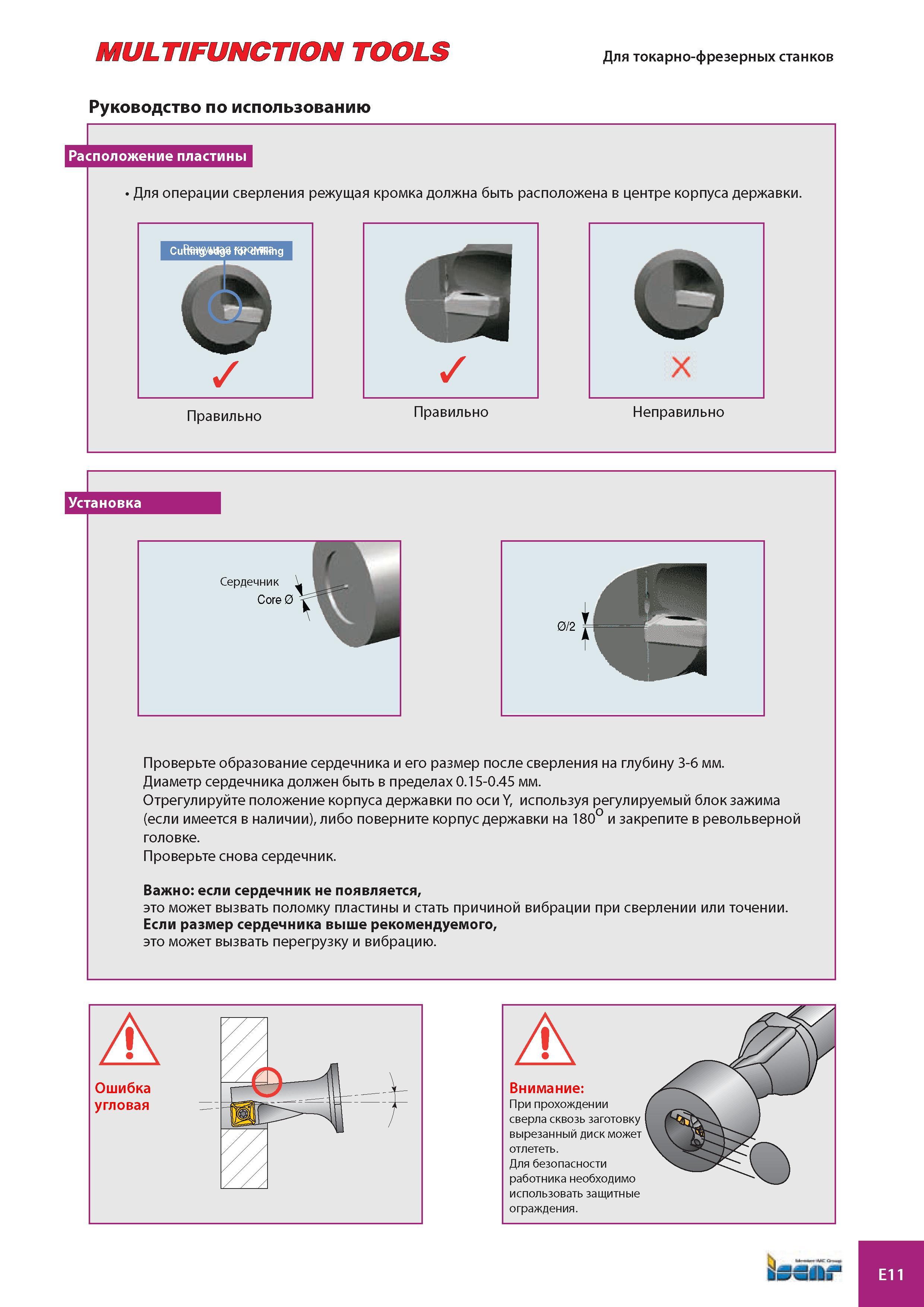

MULTIFUNCTION TOOLS Руководство по использованию Для токарно-фрезерных станков Расположение пластины Для операции сверления режущая кромка должна быть расположена в центре корпуса державки. Правильно Правильно Неправильно Установка Проверьте образование сердечника и его размер после сверления на глубину 3-6 мм. Диаметр сердечника должен быть в пределах 0.15-0.45 мм. Отрегулируйте положение корпуса державки по оси Y, используя регулируемый блок зажима (если имеется в наличии), либо поверните корпус державки на 180о и закрепите в револьверной головке. Проверьте снова сердечник. Важно если сердечник не появляется, это может вызвать поломку пластины и стать причиной вибрации при сверлении или точении. Если размер сердечника выше рекомендуемого, это может вызвать перегрузку и вибрацию. А Внимание При прохождении сверла сквозь заготовку вырезанный диск может отлететь. Для безопасности работника необходимо использовать защитные ограждения.
