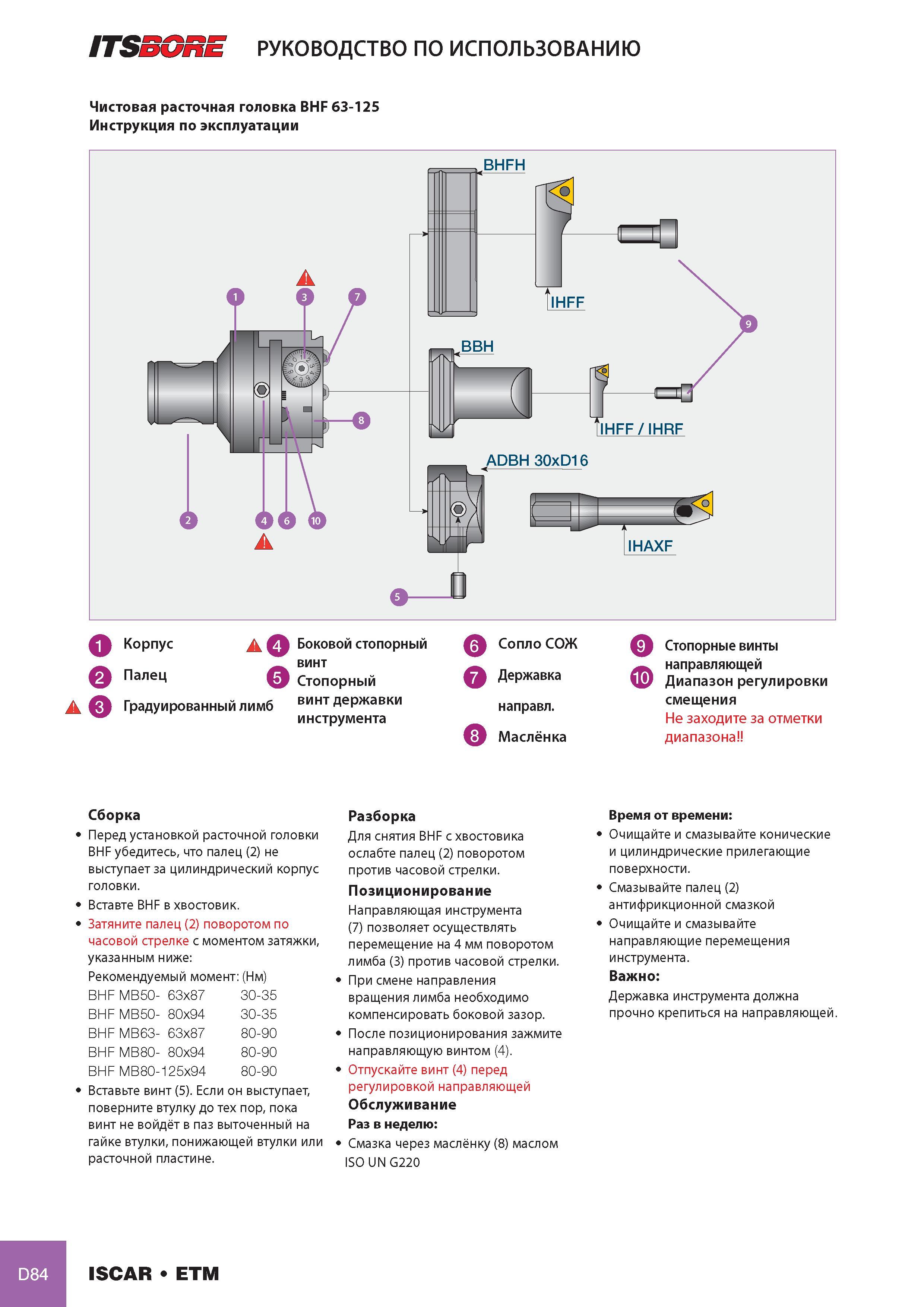

РУКОВОДСТВО ПО использованию Чистовая расточная головка BHF 63-125 Инструкция по эксплуатации Корпус Палец fr 4 Боковой стопорный винт 3 Градуированный лимб винт держав инструмента D in Стопорный винт державки Сопло СОЖ Г-Л Державка направл. в) Маслёнка Стопорные винты направляющей Диапазон регулировки смещения Не заходите за отметки диапазона Сборка Перед установкой расточной головки BHF убедитесь, что палец (2) не выступает за цилиндрический корпус головки. Вставте BHF в хвостовик. Затяните палец (2) поворотом по часовой стрелке с моментом затяжки, указанным ниже Рекомендуемый момент (Нм) BHF MB50- 63x87 30-35 BHF MB50- 80x94 30-35 BHF MB63- 63x87 80-90 BHF MB80- 80x94 80-90 BHF MB80-125x94 80-90 Вставьте винт (5). Если он выступает, поверните втулку до тех пор, пока винт не войдёт в паз выточенный на гайке втулки, понижающей втулки или расточной пластине. Разборка Для снятия BHF с хвостовика ослабте палец (2) поворотом против часовой стрелки. Позиционирование Направляющая инструмента (7) позволяет осуществлять перемещение на 4 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба необходимо компенсировать боковой зазор. После позиционирования зажмите направляющую винтом (4). Отпускайте винт (4) перед регулировкой направляющей Обслуживание Раз в неделю Смазка через маслёнку (8) маслом ISO UN G220 Время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте палец (2) антифрикционной смазкой Очищайте и смазывайте направляющие перемещения инструмента. Важно Державка инструмента должна прочно крепиться на направляющей. D84 ISCAR ETM
