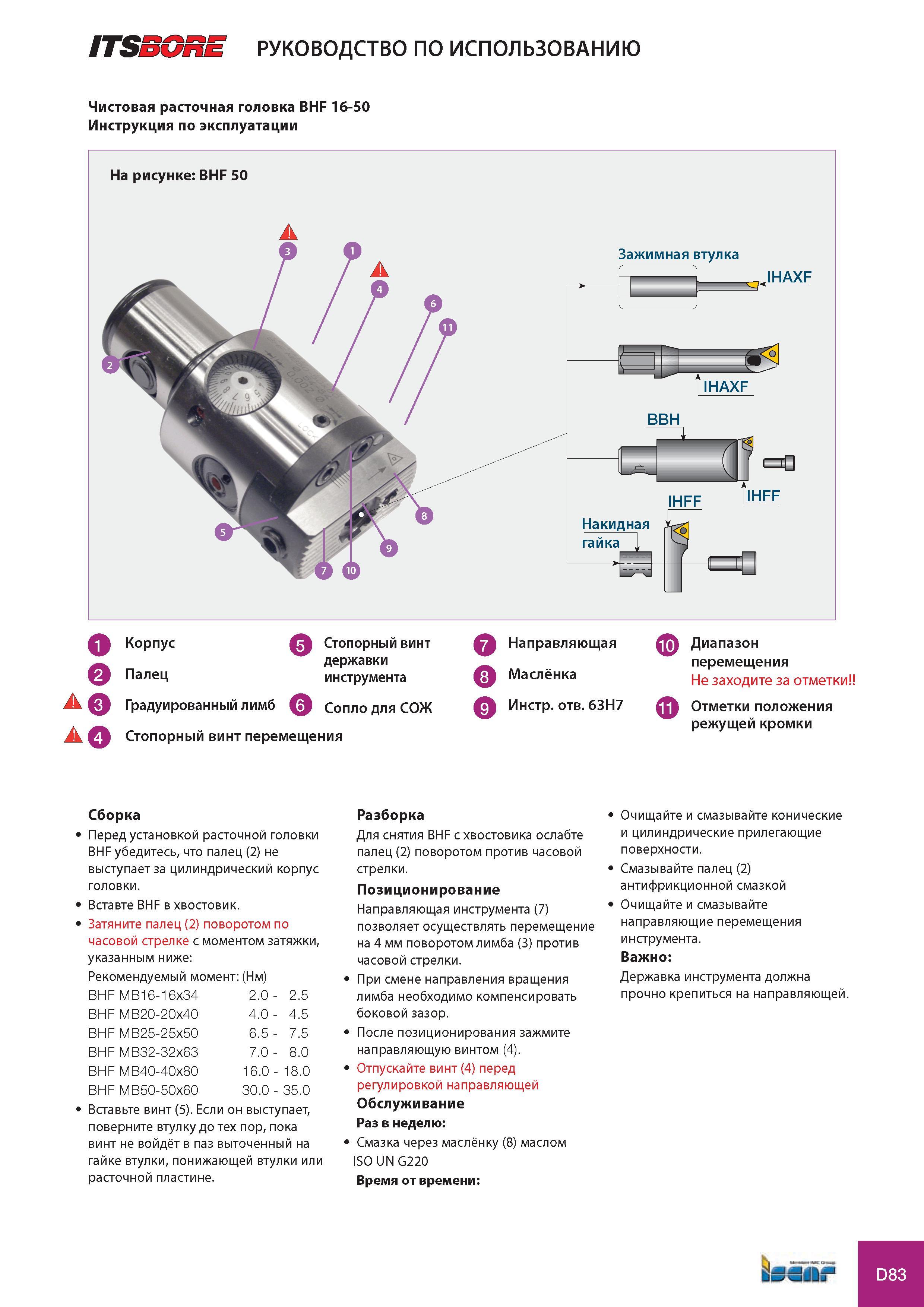

РУКОВОДСТВО ПО использованию Чистовая расточная головка BHF 16-50 Инструкция по эксплуатации Зажимная втулка IHAXF BBH IHFF Накидная гайка На рисунке BHF 50 Корпус 4 Стопорный винт Направляющая hffl Диапазон державки перемещения Е2 Палец инструмента КЭ Маслёнка Не заходите за отметки Е е Градуированный лимб Сопло для СОЖ Инстр. отв. 63H7 Отметки положения ГГ (4) Стопорный винт перемещения режущей кромки Сборка Перед установкой расточной головки BHF убедитесь, что палец (2) не выступает за цилиндрический корпус головки. Вставте BHF в хвостовик. Затяните палец (2) поворотом по часовой стрелке с моментом затяжки, указанным ниже Рекомендуемый момент м) BHF MB16-16x34 2.0 - 2.5 BHF MB20-20x40 4.0 - 4.5 BHF MB25-25x50 6.5 - 7.5 BHF MB32-32x63 7.0 - 8.0 BHF MB40-40x80 16.0 - 18.0 BHF MB50-50x60 30.0 - 35.0 Вставьте винт (5). Если он выступает, поверните втулку до тех пор, пока винт не войдёт в паз выточенный на гайке втулки, понижающей втулки или расточной пластине. Разборка Для снятия BHF с хвостовика ослабте палец (2) поворотом против часовой стрелки. Позиционирование Направляющая инструмента (7) позволяет осуществлять перемещение на 4 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба необходимо компенсировать боковой зазор. После позиционирования зажмите направляющую винтом (4). Отпускайте винт (4) перед регулировкой направляющей Обслуживание Раз в неделю Смазка через маслёнку (8) маслом ISO UN G220 Время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте палец (2) антифрикционной смазкой Очищайте и смазывайте направляющие перемещения инструмента. Важно Державка инструмента должна прочно крепиться на направляющей. D83
