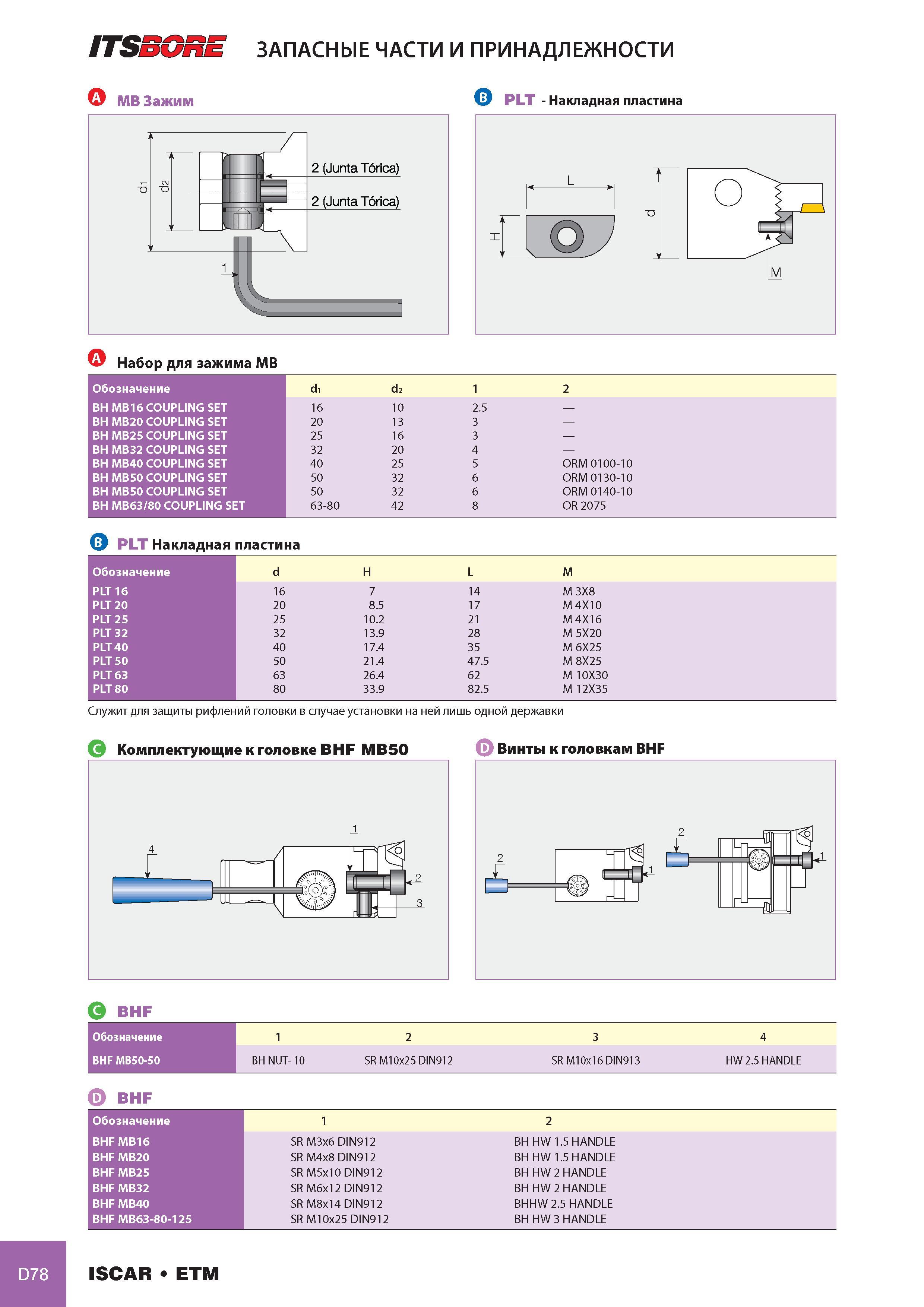

1ТЗшхШШ ЗАПАСНЫЕ ЧАСТИ И ПРИНАДЛЕЖНОСТИ MB Зажим О PLT - Накладная пластина Набор для зажима MB Обозначение di d2 i 2 BH MB16 COUPLING SET 16 10 2.5 BH MB20 COUPLING SET 20 13 3 BH MB25 COUPLING SET 25 16 3 BH MB32 COUPLING SET 32 20 4 BH MB40 COUPLING SET 40 25 5 ORM 0100-10 BH MB50 COUPLING SET 50 32 6 ORM 0130-10 BH MB50 COUPLING SET 50 32 6 ORM 0140-10 BH MB63/80 COUPLING SET 63-80 42 8 OR 2075 B PLT Накладная пластина Обозначение d H L M PLT 16 16 7 14 M 3X8 PLT 20 20 8.5 17 M 4X10 PLT 25 25 10.2 21 M 4X16 PLT 32 32 13.9 28 M 5X20 PLT 40 40 17.4 35 M 6X25 PLT 50 50 21.4 47.5 M 8X25 PLT 63 63 26.4 62 M10X30 PLT 80 80 33.9 82.5 M12X35 Служит для защиты рифлений головки в случае установки на ней лишь одной державки Комплектующие к головке BHF MB50 Винты к головкам BHF BHF Обозначение i 2 3 4 BHF MB50-50 BH NUT- 10 SR M10x25 DIN912 SR M10x16 DIN913 HW 2.5 HANDLE Обозначение 2 BHF MB16 BHF MB20 BHF MB25 BHF MB32 BHF MB40 BHF MB63-80-125 SR M3x6 DIN912 BH HW 1.5 HANDLE SR M4x8 DIN912 BH HW 1.5 HANDLE SR M5x10 DIN912 BH HW 2 HANDLE SR M6x12 DIN912 BH HW 2 HANDLE SR M8x14 DIN912 BHHW 2.5 HANDLE SR M10x25 DIN912 BH HW 3 HANDLE ISCAR ETM
