890 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D75

Каталог ISCAR 2008 Вращающийся инструмент Стр. D75 0890 Lab2u

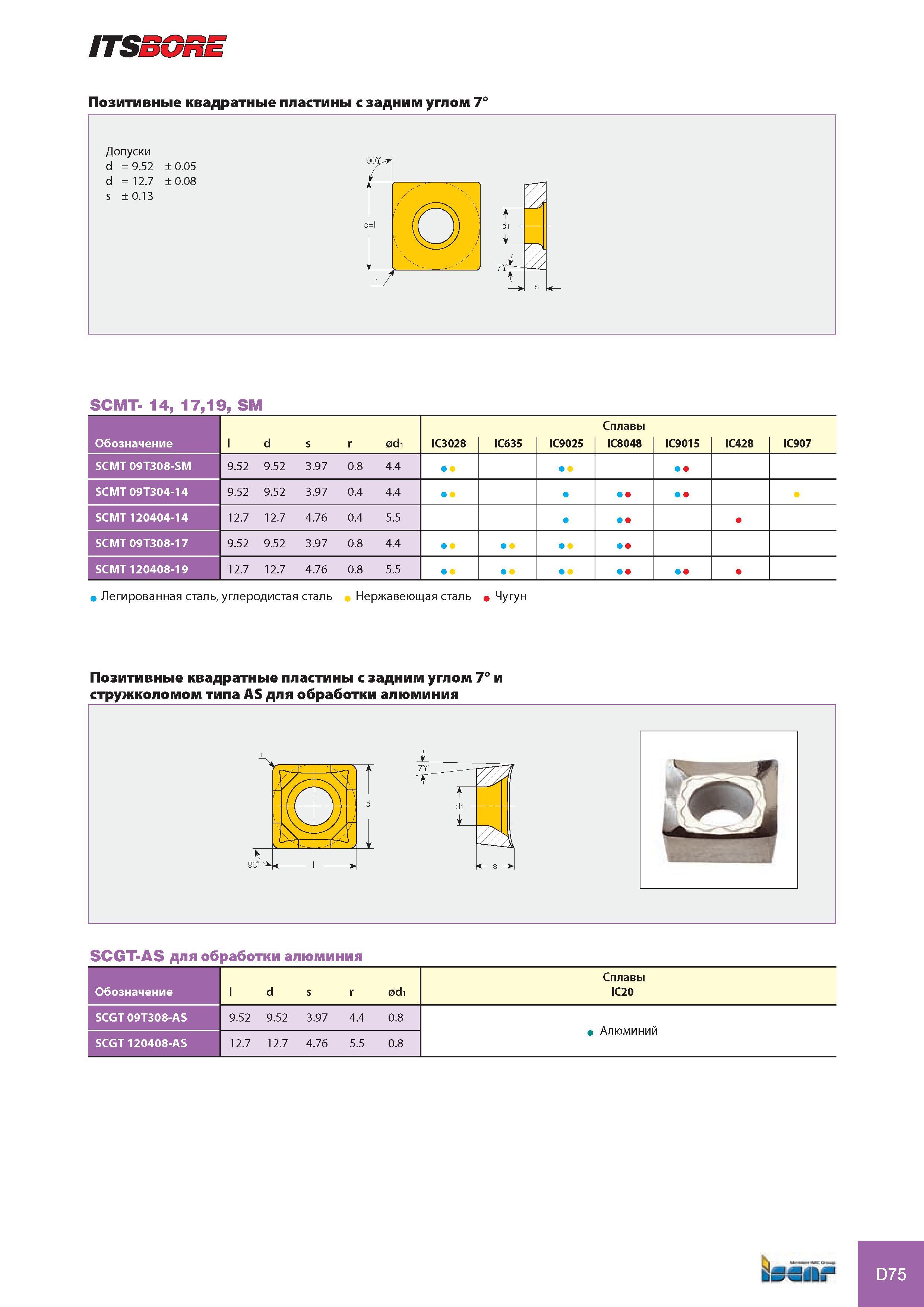

ITSSORE Позитивные квадратные пластины с задним углом 7° Допуски d = 9.52 ± 0.05 d = 12.7 ± 0.08 s ± 0.13 7Y =C s SCMT- 14, 17,19, SM Обозначение l d s r 0di IC3028 IC635 IC9025 Сплавы IC8048 IC9015 IC428 IC907 SCMT 09T308-SM 9.52 9.52 3.97 0.8 4.4 SCMT 09T304-14 9.52 9.52 3.97 0.4 4.4 SCMT 120404-14 12.7 12.7 4.76 0.4 5.5 SCMT 09T308-17 9.52 9.52 3.97 0.8 4.4 SCMT 120408-19 12.7 12.7 4.76 0.8 5.5 Легированная сталь, углеродистая сталь Нержавеющая сталь Чугун Позитивные квадратные пластины с задним углом 7° и стружколомом типа AS для обработки алюминия SCGT-AS для обработки алюминия Обозначение l d s r 0di Сплавы IC20 SCGT 09T308-AS 9.52 9.52 3.97 4.4 0.8 Алюминий SCGT 120408-AS 12.7 12.7 4.76 5.5 0.8 D75
