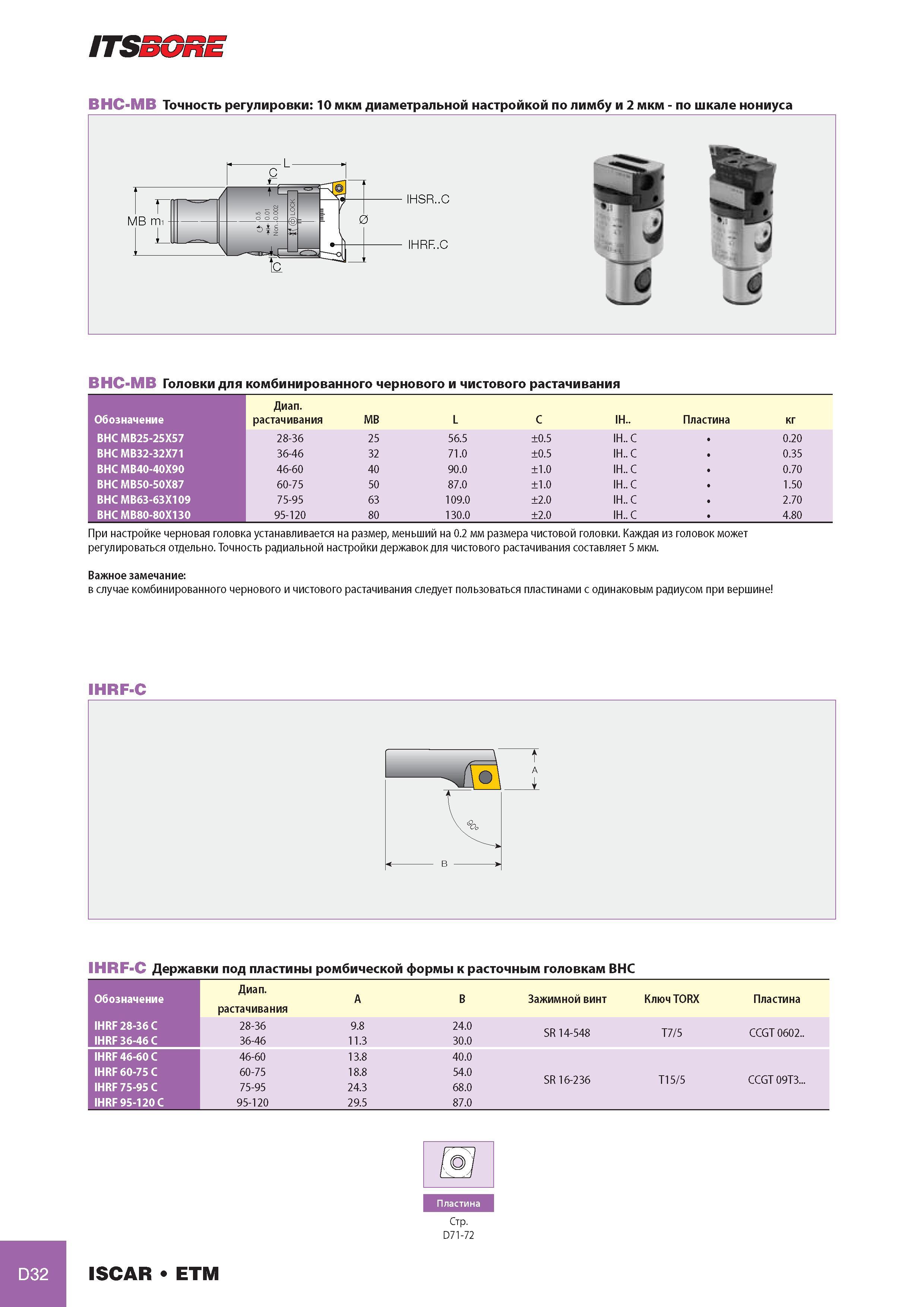

D32 ITSSORE BHC-MB Точность регулировки 10 мкм диаметральной настройкой по лимбу и 2 мкм - по шкале нониуса BHC-MB Головки для комбинированного чернового и чистового растачивания Обозначение Диап. растачивания MB L C IH.. Пластина кг BHC MB25-25X57 28-36 25 56.5 ±0.5 IH.. C 0.20 BHC MB32-32X71 36-46 32 71.0 ±0.5 IH.. C 0.35 BHC MB40-40X90 46-60 40 90.0 ±1.0 IH.. C 0.70 BHC MB50-50X87 60-75 50 87.0 ±1.0 IH.. C 1.50 BHC MB63-63X109 75-95 63 109.0 ±2.0 IH.. C 2.70 BHC MB80-80X130 95-120 80 130.0 ±2.0 IH.. C 4.80 При настройке черновая головка устанавливается на размер, меньший на 0.2 мм размера чистовой головки. Каждая из головок может регулироваться отдельно. Точность радиальной настройки державок для чистового растачивания составляет 5 мкм. Важное замечание в случае комбинированного чернового и чистового растачивания следует пользоваться пластинами с одинаковым радиусом при вершине IHRF-C IHRF-C Державки под пластины ромбической формы к расточным головкам ВНС Обозначение Диап. растачивания A B Зажимной винт КлючTORX Пластина IHRF 28-36 C IHRF 36-46 C 28-36 36-46 9.8 11.3 24.0 30.0 SR 14-548 T7/5 CCGT 0602.. IHRF 46-60 C 46-60 13.8 40.0 IHRF 60-75 C 60-75 18.8 54.0 SR 16-236 T15/5 CCGT 09T3... IHRF 75-95 C 75-95 24.3 68.0 IHRF 95-120 C 95-120 29.5 87.0 Пластина Стр. D71-72 ISCAR ETM
