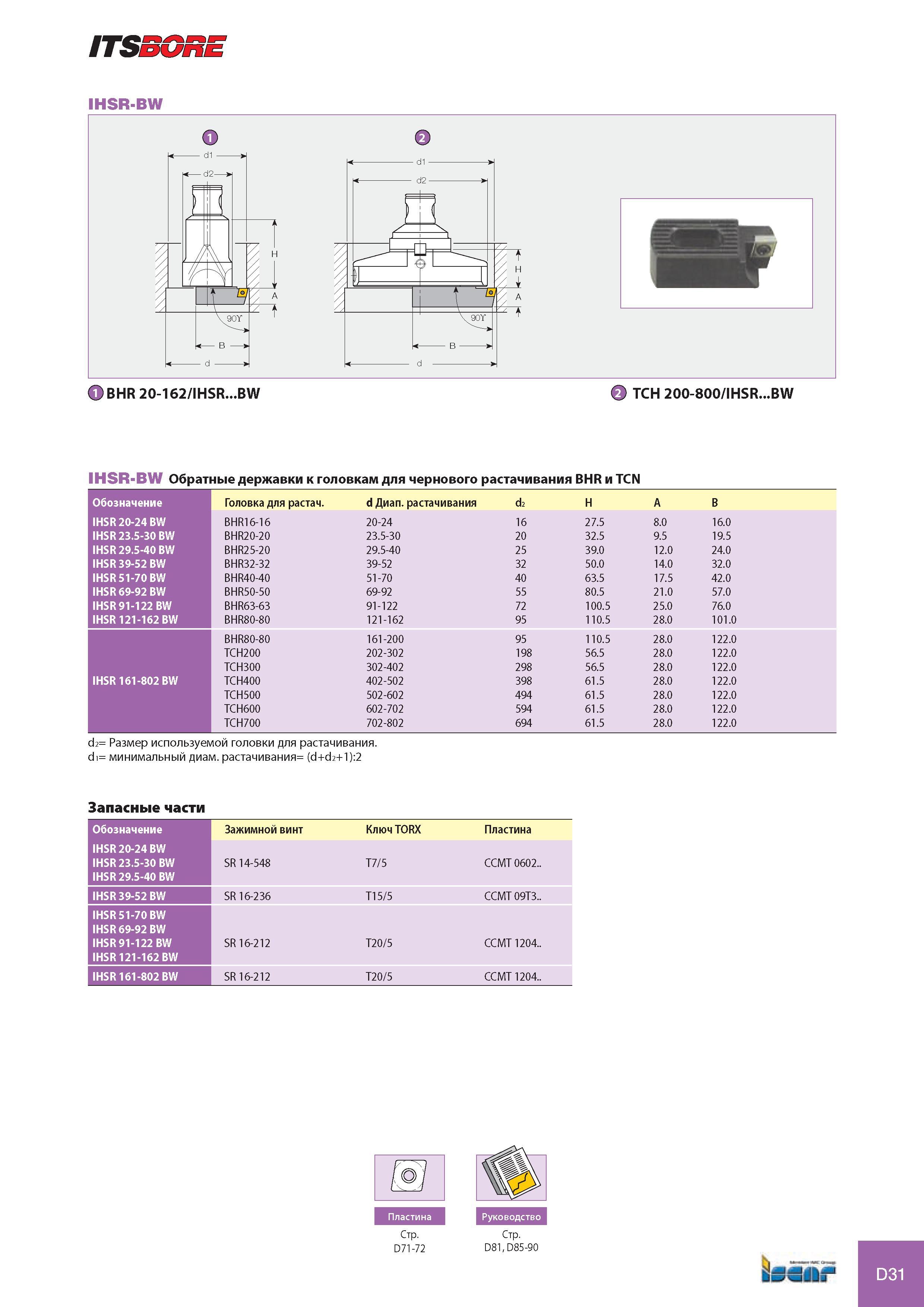

ITSSORE IHSR-BW - di d2- v> H A B d ft BHR 20-162/IHSR...BW <2 TCH 200-800/IHSR...BW IHSR-BW Обратные державки к головкам для чернового растачивания BHR и TCN Обозначение Головка для растач. d Диап. растачивания d2 H A B IHSR 20-24 BW BHR16-16 20-24 16 27.5 8.0 16.0 IHSR 23.5-30 BW BHR20-20 23.5-30 20 32.5 9.5 19.5 IHSR 29.5-40 BW BHR25-20 29.5-40 25 39.0 12.0 24.0 IHSR 39-52 BW BHR32-32 39-52 32 50.0 14.0 32.0 IHSR 51-70 BW BHR40-40 51-70 40 63.5 17.5 42.0 IHSR 69-92 BW BHR50-50 69-92 55 80.5 21.0 57.0 IHSR 91-122 BW BHR63-63 91-122 72 100.5 25.0 76.0 IHSR 121-162 BW BHR80-80 121-162 95 110.5 28.0 101.0 BHR80-80 161-200 95 110.5 28.0 122.0 TCH200 202-302 198 56.5 28.0 122.0 TCH300 302-402 298 56.5 28.0 122.0 IHSR 161-802 BW TCH400 402-502 398 61.5 28.0 122.0 TCH500 502-602 494 61.5 28.0 122.0 TCH600 602-702 594 61.5 28.0 122.0 TCH700 702-802 694 61.5 28.0 122.0 d2= Размер используемой головки для растачивания. d1= минимальный диам. растачивания= (d+d2+1):2 Запасные части Обозначение Зажимной винт Ключ TORX Пластина IHSR 20-24 BW IHSR 23.5-30 BW SR 14-548 T7/5 CCMT 0602.. IHSR 29.5-40 BW IHSR 39-52 BW SR 16-236 T15/5 CCMT 09T3.. IHSR 51-70 BW IHSR 69-92 BW IHSR 91-122 BW SR 16-212 T20/5 CCMT 1204.. IHSR 121-162 BW IHSR 161-802 BW SR 16-212 T20/5 CCMT 1204.. Стр. Стр. D71-72 D81, D85-90 D31
