841 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D26

Каталог ISCAR 2008 Вращающийся инструмент Стр. D26 0841 Lab2u

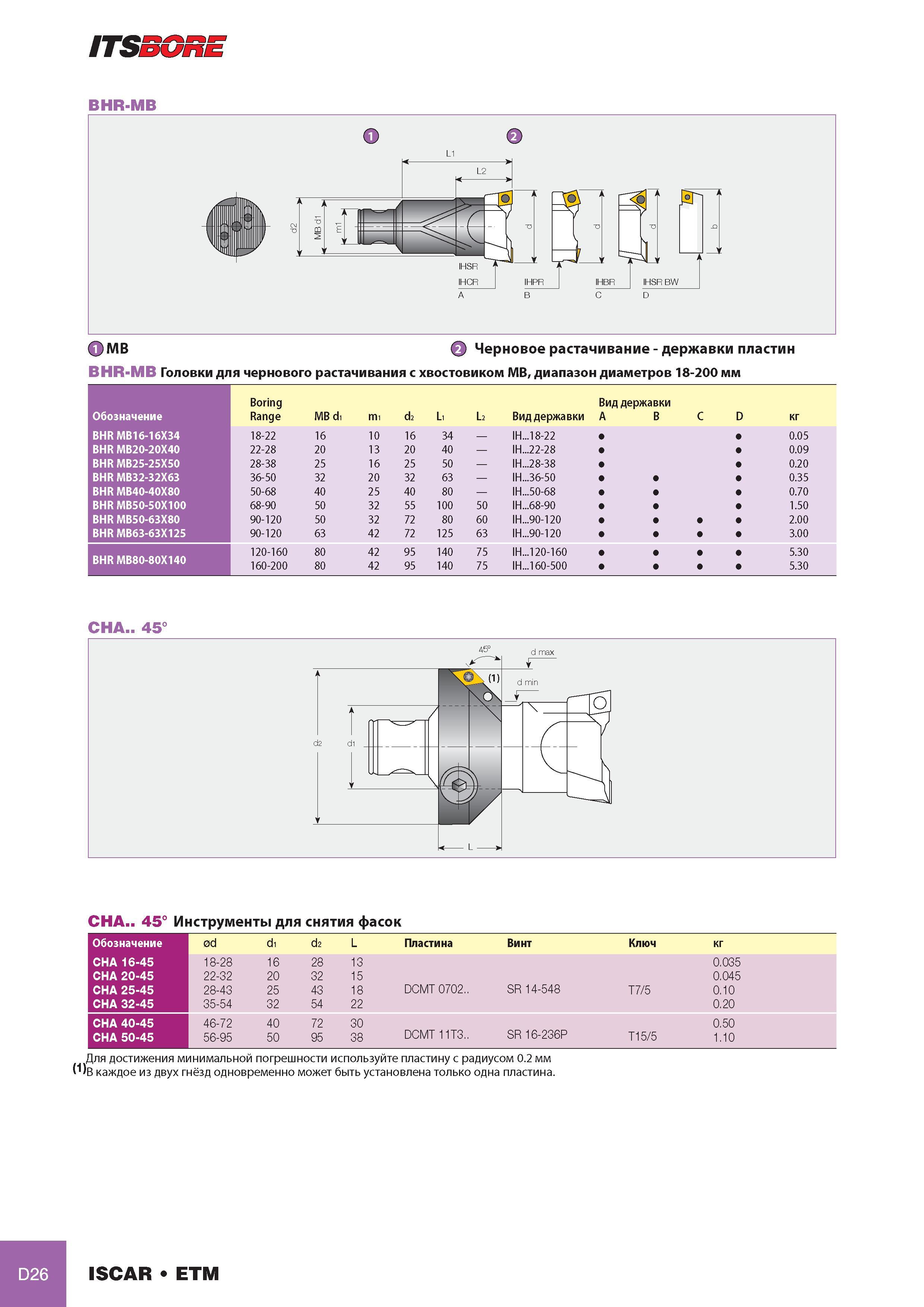

ITSSORE BHR-MB L1 J>MB <2 Черновое растачивание - державки пластин BHR-MB Головки для чернового растачивания с хвостовиком МВ, диапазон диаметров 18-200 мм Обозначение Boring Range MB di mi d2 Li L2 Вид державки Вид державки A B C D кг BHR MB16-16X34 18-22 16 10 16 34 IH...18-22 0.05 BHR MB20-20X40 22-28 20 13 20 40 IH...22-28 0.09 BHR MB25-25X50 28-38 25 16 25 50 IH...28-38 0.20 BHR MB32-32X63 36-50 32 20 32 63 IH...36-50 0.35 BHR MB40-40X80 50-68 40 25 40 80 IH...50-68 0.70 BHR MB50-50X100 68-90 50 32 55 100 50 IH...68-90 1.50 BHR MB50-63X80 90-120 50 32 72 80 60 IH...90-120 2.00 BHR MB63-63X125 90-120 63 42 72 125 63 IH...90-120 3.00 HR MB80-80X140 120-160 80 42 95 140 75 IH...120-160 5.30 160-200 80 42 95 140 75 IH...160-500 5.30 CHA.. 45° d max CHA.. 45° Инструменты для снятия фасок Обозначение 0d di d2 L Пластина Винт Ключ кг CHA 16-45 18-28 16 28 13 0.035 CHA 20-45 22-32 20 32 15 0.045 CHA 25-45 28-43 25 43 18 DCMT 0702.. SR 14-548 T7/5 0.10 CHA 32-45 35-54 32 54 22 0.20 CHA 40-45 46-72 40 72 30 0.50 CHA 50-45 56-95 50 95 38 DCMT 11T3.. SR 16-236P T15/5 1.10 Для достижения минимальной погрешности используйте пластину с радиусом 0.2 мм (1)В каждое из двух гнёзд одновременно может быть установлена только одна пластина. D26 ISCAR ETM
