838 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D23

Каталог ISCAR 2008 Вращающийся инструмент Стр. D23 0838 Lab2u

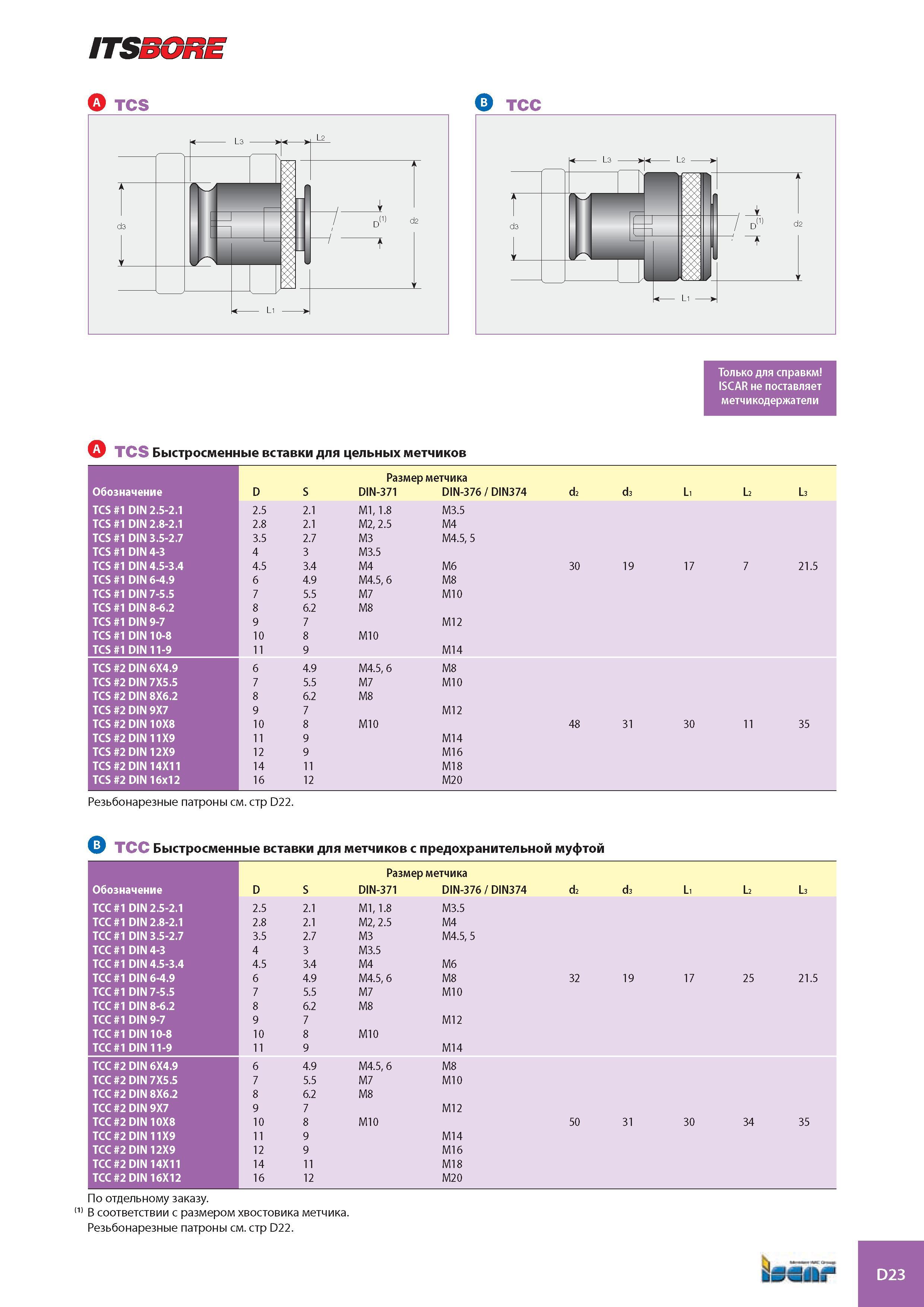

ITSSORE TCC Только для справкм ISCAR не поставляет метчикодержатели TCS Быстросменные вставки для цельных метчиков Размер метчика Обозначение D S DIN-371 DIN-376 / DIN374 d2 d3 Li L2 L3 TCS 1 DIN 2.5-2.1 2.5 2.1 M1, 1.8 M3.5 TCS 1 DIN 2.8-2.1 2.8 2.1 M2, 2.5 M4 TCS 1 DIN 3.5-2.7 3.5 2.7 M3 M4.5, 5 TCS 1 DIN 4-3 4 3 M3.5 TCS 1 DIN 4.5-3.4 4.5 3.4 M4 M6 30 19 17 7 21.5 TCS 1 DIN 6-4.9 6 4.9 M4.5, 6 M8 TCS 1 DIN 7-5.5 7 5.5 M7 M10 TCS 1 DIN 8-6.2 8 6.2 M8 TCS 1 DIN 9-7 9 7 M12 TCS 1 DIN 10-8 10 8 M10 TCS 1 DIN 11-9 11 9 M14 TCS 2 DIN 6X4.9 6 4.9 M4.5, 6 M8 TCS 2 DIN 7X5.5 7 5.5 M7 M10 TCS 2 DIN 8X6.2 8 6.2 M8 TCS 2 DIN 9X7 9 7 M12 TCS 2 DIN 10X8 10 8 M10 48 31 30 11 35 TCS 2 DIN 11X9 11 9 M14 TCS 2 DIN 12X9 12 9 M16 TCS 2 DIN 14X11 14 11 M18 TCS 2 DIN 16x12 16 12 M20 Резьбонарезные патроны см. стр D22. TCC Быстросменные вставки для метчиков с предохранительной муфтой Размер метчика Обозначение D S DIN-371 DIN-376 / DIN374 d2 d3 Li L2 L3 TCC 1 DIN 2.5-2.1 2.5 2.1 M1, 1.8 M3.5 TCC 1 DIN 2.8-2.1 2.8 2.1 M2, 2.5 M4 TCC 1 DIN 3.5-2.7 3.5 2.7 M3 M4.5, 5 TCC 1 DIN 4-3 4 3 M3.5 TCC 1 DIN 4.5-3.4 4.5 3.4 M4 M6 TCC 1 DIN 6-4.9 6 4.9 M4.5, 6 M8 32 19 17 25 21.5 TCC 1 DIN 7-5.5 7 5.5 M7 M10 TCC 1 DIN 8-6.2 8 6.2 M8 TCC 1 DIN 9-7 9 7 M12 TCC 1 DIN 10-8 10 8 M10 TCC 1 DIN 11-9 11 9 M14 TCC 2 DIN 6X4.9 6 4.9 M4.5, 6 M8 TCC 2 DIN 7X5.5 7 5.5 M7 M10 TCC 2 DIN 8X6.2 8 6.2 M8 TCC 2 DIN 9X7 9 7 M12 TCC 2 DIN 10X8 10 8 M10 50 31 30 34 35 TCC 2 DIN 11X9 11 9 M14 TCC 2 DIN 12X9 12 9 M16 TCC 2 DIN 14X11 14 11 M18 TCC 2 DIN 16X12 16 12 M20 По отдельному заказу. 111 В соответствии с размером хвостовика метчика. Резьбонарезные патроны см. стр D22. D23
