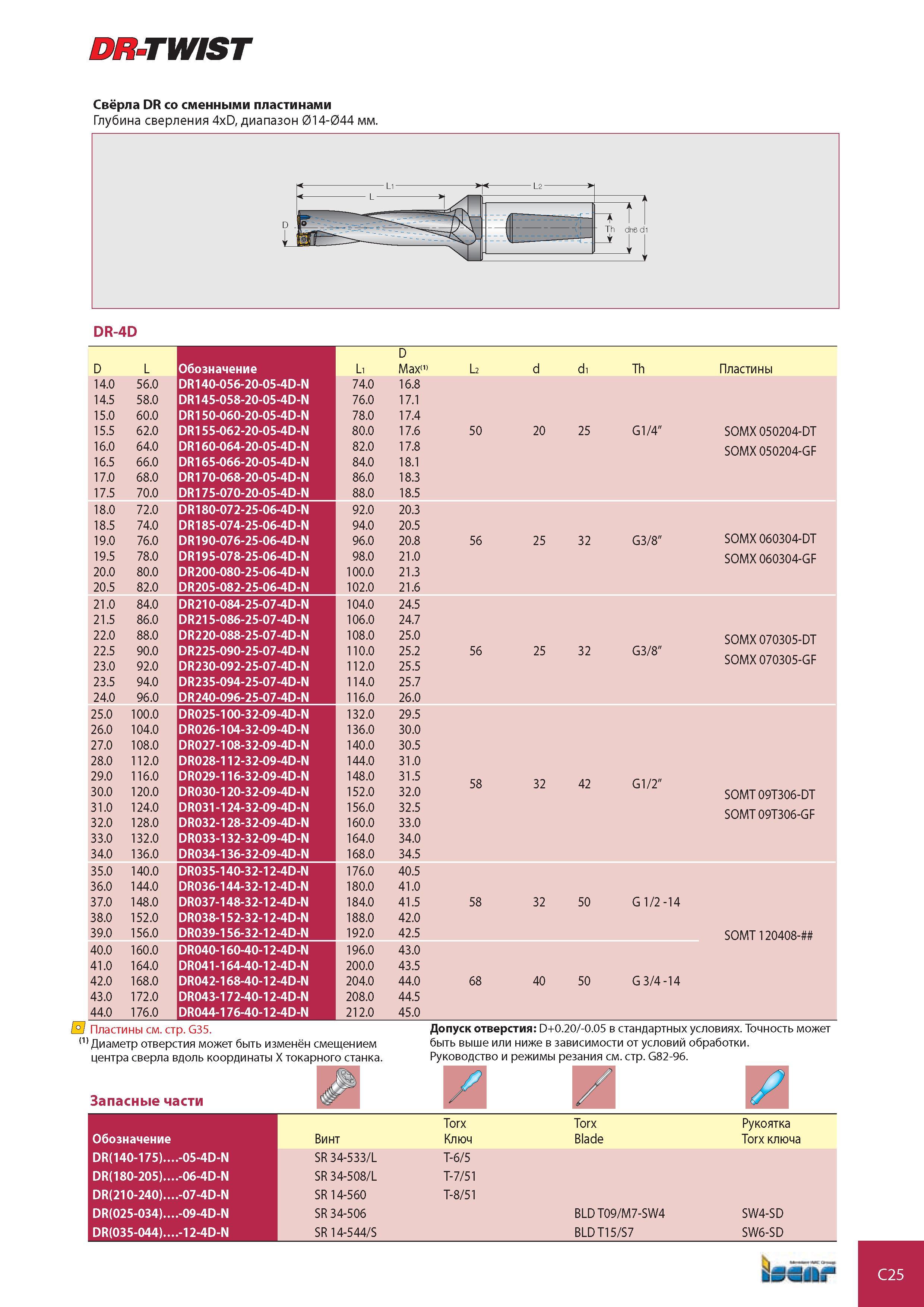

DR-TWIST Свёрла DR со сменными пластинами Глубина сверления 4xD, диапазон 014-044 мм. DR-4D D L Обозначение L1 D Max111 L2 d d1 Th Пластины 14.0 56.0 DR140-056-20-05-4D-N 74.0 16.8 14.5 58.0 DR145-058-20-05-4D-N 76.0 17.1 15.0 60.0 DR150-060-20-05-4D-N 78.0 17.4 15.5 62.0 DR155-062-20-05-4D-N 80.0 17.6 50 20 25 G1/4” SOMX 050204-DT 16.0 16.5 64.0 66.0 DR160-064-20-05-4D-N DR165-066-20-05-4D-N 82.0 84.0 17.8 18.1 SOMX 050204-GF 17.0 68.0 DR170-068-20-05-4D-N 86.0 18.3 17.5 70.0 DR175-070-20-05-4D-N 88.0 18.5 18.0 72.0 DR180-072-25-06-4D-N 92.0 20.3 18.5 74.0 DR185-074-25-06-4D-N 94.0 20.5 19.0 76.0 DR190-076-25-06-4D-N 96.0 20.8 56 25 32 G3/8” SOMX 060304-DT 19.5 78.0 DR195-078-25-06-4D-N 98.0 21.0 SOMX 060304-GF 20.0 80.0 DR200-080-25-06-4D-N 100.0 21.3 20.5 82.0 DR205-082-25-06-4D-N 102.0 21.6 21.0 84.0 DR210-084-25-07-4D-N 104.0 24.5 21.5 86.0 DR215-086-25-07-4D-N 106.0 24.7 22.0 22.5 88.0 90.0 DR220-088-25-07-4D-N DR225-090-25-07-4D-N 108.0 110.0 25.0 25.2 56 25 32 G3/8” SOMX 070305-DT ГЛЛ Д\/ Л7ЛТАГ Г" 23.0 92.0 DR230-092-25-07-4D-N 112.0 25.5 SOMX 070305-GF 23.5 94.0 DR235-094-25-07-4D-N 114.0 25.7 24.0 96.0 DR240-096-25-07-4D-N 116.0 26.0 25.0 100.0 DR025-100-32-09-4D-N 132.0 29.5 26.0 104.0 DR026-104-32-09-4D-N 136.0 30.0 27.0 108.0 DR027-108-32-09-4D-N 140.0 30.5 28.0 112.0 DR028-112-32-09-4D-N 144.0 31.0 29.0 116.0 DR029-116-32-09-4D-N 148.0 31.5 58 32 42 G1/2” 30.0 120.0 DR030-120-32-09-4D-N 152.0 32.0 SOMT 09T306-DT 31.0 32.0 124.0 128.0 DR031-124-32-09-4D-N DR032-128-32-09-4D-N 156.0 160.0 32.5 33.0 SOMT 09T306-GF 33.0 132.0 DR033-132-32-09-4D-N 164.0 34.0 34.0 136.0 DR034-136-32-09-4D-N 168.0 34.5 35.0 140.0 DR035-140-32-12-4D-N 176.0 40.5 36.0 144.0 DR036-144-32-12-4D-N 180.0 41.0 37.0 148.0 DR037-148-32-12-4D-N 184.0 41.5 58 32 50 G 1/2 -14 38.0 152.0 DR038-152-32-12-4D-N 188.0 42.0 39.0 156.0 DR039-156-32-12-4D-N 192.0 42.5 SOMT 120408- 40.0 160.0 DR040-160-40-12-4D-N 196.0 43.0 41.0 164.0 DR041-164-40-12-4D-N 200.0 43.5 42.0 168.0 DR042-168-40-12-4D-N 204.0 44.0 68 40 50 G 3/4 -14 43.0 172.0 DR043-172-40-12-4D-N 208.0 44.5 44.0 176.0 DR044-176-40-12-4D-N 212.0 45.0 Пластины см. стр. G35. (1) Диаметр отверстия может быть изменён смещением центра сверла вдоль координаты X токарного станка. Допуск отверстия D+0.20/-0.05 в стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. Руководство и режимы резания см. стр. G82-96. Запасные части Обозначение Винт Torx Ключ Torx Blade Рукоятка Torx ключа DR(140-175).. -05-4D-N SR 34-533/L T-6/5 DR(180-205).. -06-4D-N SR 34-508/L T-7/51 DR(210-240).. -07-4D-N SR 14-560 T-8/51 DR(025-034).. -09-4D-N SR 34-506 BLD T09/M7-SW4 SW4-SD DR(035-044).. -12-4D-N SR 14-544/S BLDT15/S7 SW6-SD C25
