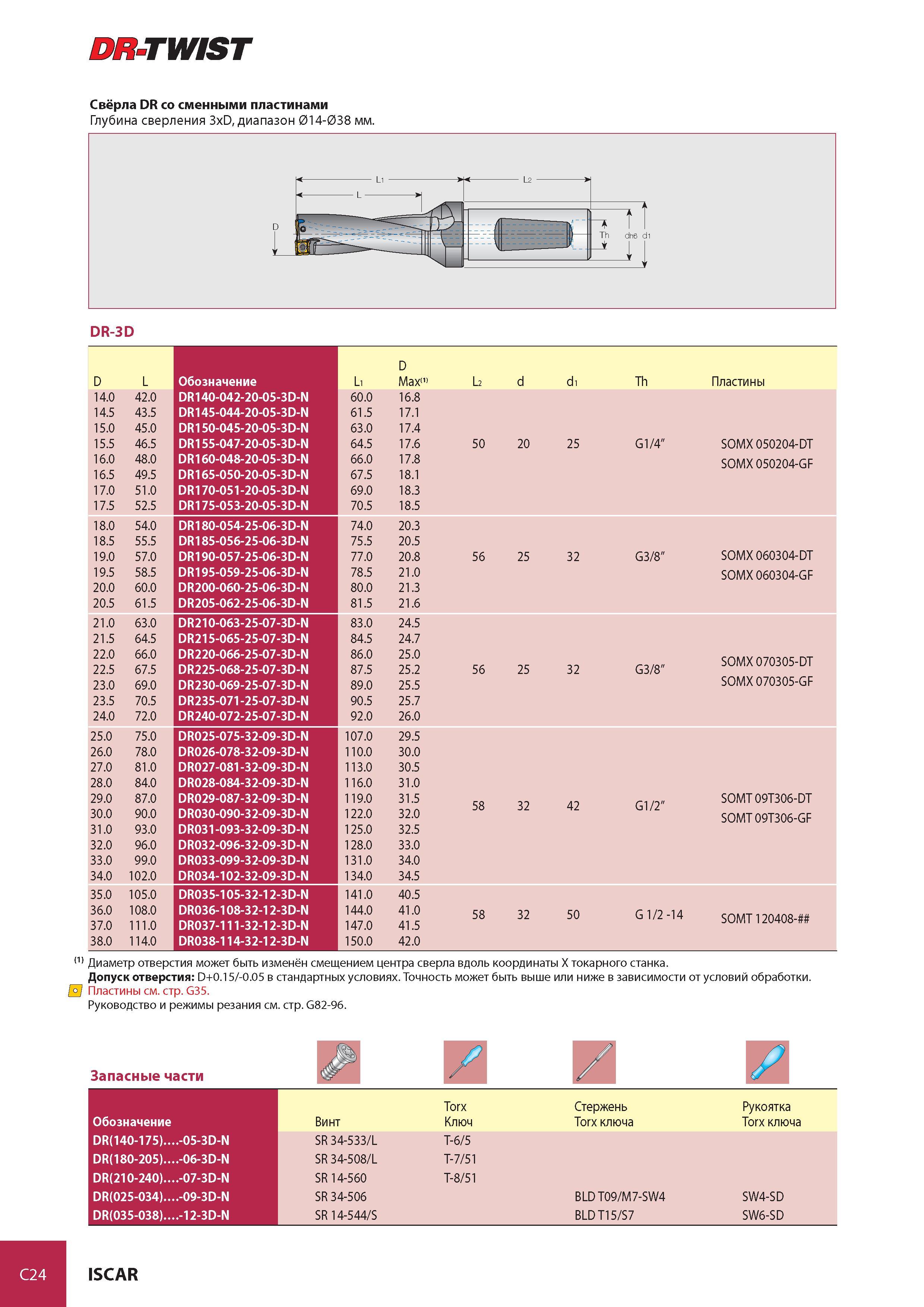

623 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C24

Каталог ISCAR 2008 Вращающийся инструмент Стр. C24 0623 Lab2u

DR-TWIST C24 Свёрла DR со сменными пластинами Глубина сверления 3xD, диапазон 014-038 мм. Li L2 J Th dh6 d l L D DR-3D D L Обозначение L1 D Max111 L2 d d1 Th Пластины 14.0 42.0 DR140-042-20-05-3D-N 60.0 16.8 14.5 43.5 DR145-044-20-05-3D-N 61.5 17.1 15.0 45.0 DR150-045-20-05-3D-N 63.0 17.4 15.5 46.5 DR155-047-20-05-3D-N 64.5 17.6 50 20 25 G1/4” SOMX 050204-DT 16.0 16.5 48.0 49.5 DR160-048-20-05-3D-N DR165-050-20-05-3D-N 66.0 67.5 17.8 18.1 SOMX 050204-GF 17.0 51.0 DR170-051-20-05-3D-N 69.0 18.3 17.5 52.5 DR175-053-20-05-3D-N 70.5 18.5 18.0 54.0 DR180-054-25-06-3D-N 74.0 20.3 18.5 55.5 DR185-056-25-06-3D-N 75.5 20.5 19.0 57.0 DR190-057-25-06-3D-N 77.0 20.8 56 25 32 G3/8” SOMX 060304-DT 19.5 20.0 58.5 60.0 DR195-059-25-06-3D-N DR200-060-25-06-3D-N 78.5 80.0 21.0 21.3 SOMX 060304-GF 20.5 61.5 DR205-062-25-06-3D-N 81.5 21.6 21.0 63.0 DR210-063-25-07-3D-N 83.0 24.5 21.5 64.5 DR215-065-25-07-3D-N 84.5 24.7 22.0 22.5 23.0 66.0 67.5 69.0 DR220-066-25-07-3D-N DR225-068-25-07-3D-N DR230-069-25-07-3D-N 86.0 87.5 89.0 25.0 25.2 25.5 56 25 32 G3/8” SOMX 070305-DT SOMX 070305-GF 23.5 70.5 DR235-071-25-07-3D-N 90.5 25.7 24.0 72.0 DR240-072-25-07-3D-N 92.0 26.0 25.0 75.0 DR025-075-32-09-3D-N 107.0 29.5 26.0 78.0 DR026-078-32-09-3D-N 110.0 30.0 27.0 81.0 DR027-081-32-09-3D-N 113.0 30.5 28.0 84.0 DR028-084-32-09-3D-N 116.0 31.0 29.0 87.0 DR029-087-32-09-3D-N 119.0 31.5 58 32 42 G1/2” SOMT 09T306-DT 30.0 31.0 90.0 93.0 DR030-090-32-09-3D-N DR031-093-32-09-3D-N 122.0 125.0 32.0 32.5 SOMT 09T306-GF 32.0 96.0 DR032-096-32-09-3D-N 128.0 33.0 33.0 99.0 DR033-099-32-09-3D-N 131.0 34.0 34.0 102.0 DR034-102-32-09-3D-N 134.0 34.5 35.0 105.0 DR035-105-32-12-3D-N 141.0 40.5 36.0 37.0 108.0 111.0 DR036-108-32-12-3D-N DR037-111-32-12-3D-N 144.0 147.0 41.0 41.5 58 32 50 G 1/2 -14 SOMT 120408- 38.0 114.0 DR038-114-32-12-3D-N 150.0 42.0 (1) Диаметр отверстия может быть изменён смещением центра сверла вдоль координаты X токарного станка. Допуск отверстия D+0.15/-0.05 в стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. Пластины см. стр. G35. Руководство и режимы резания см. стр. G82-96. Запасные части Обозначение Винт Torx Ключ Стержень Torx ключа Рукоятка Torx ключа DR(140-175).. -05-3D-N SR 34-533/L T-6/5 DR(180-205).. -06-3D-N SR 34-508/L T-7/51 DR(210-240).. -07-3D-N SR 14-560 T-8/51 DR(025-034).. -09-3D-N SR 34-506 BLD T09/M7-SW4 SW4-SD DR(035-038).. -12-3D-N SR 14-544/S BLDT15/S7 SW6-SD ISCAR
