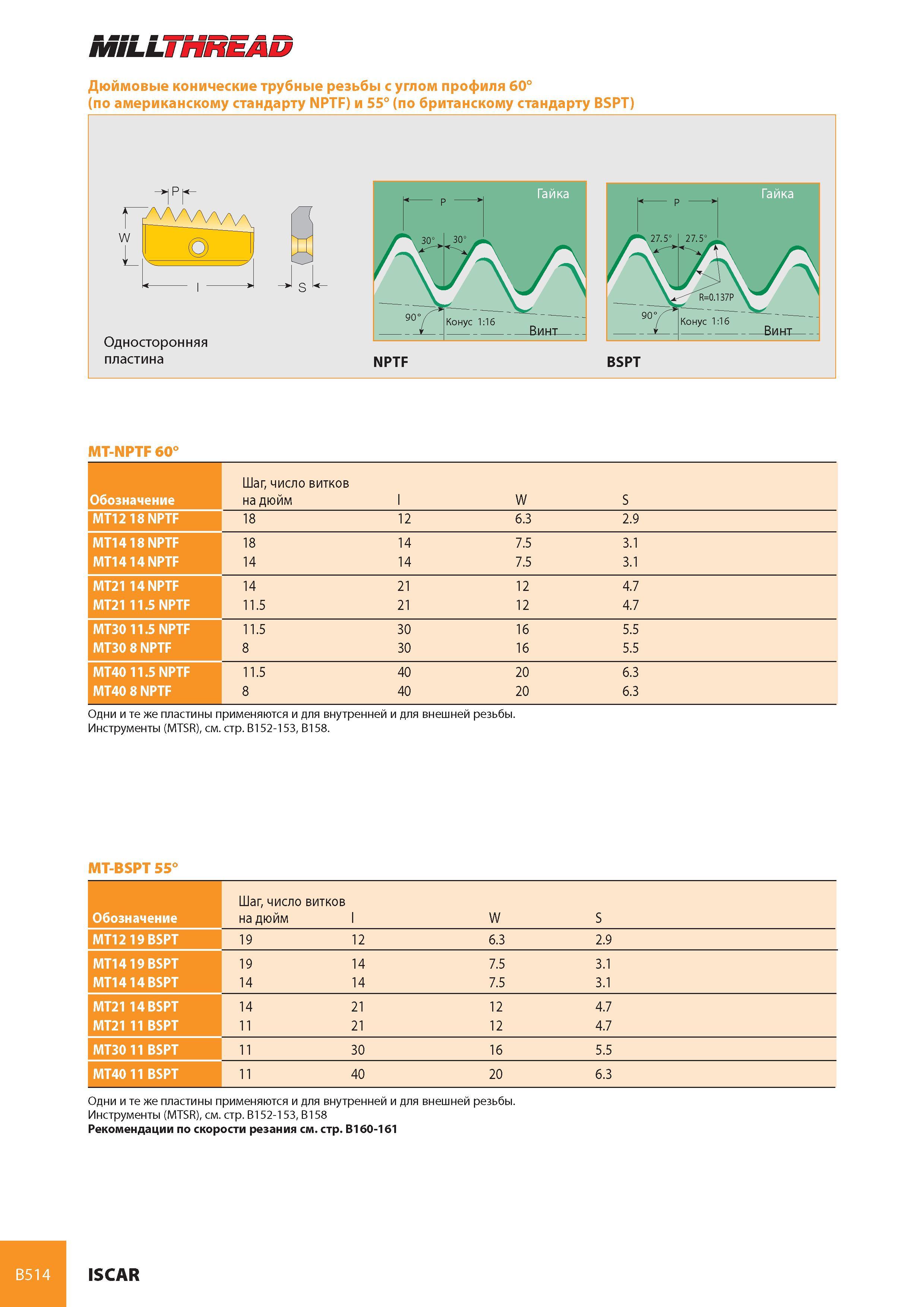

555 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B514

Каталог ISCAR 2008 Вращающийся инструмент Стр. B514 0555 Lab2u

MiLLTHREAD Дюймовые конические трубные резьбы с углом профиля 60° по американскому стандарту NPTF) и 55° (по британскому стандарту BSPT) Односторонняя пластина NPTF BSPT MT-NPTF 60° Обозначение Шаг, число витков на дюйм l W S MT12 18 NPTF 18 12 6.3 2.9 MT14 18 NPTF 18 14 7.5 3.1 MT14 14 NPTF 14 14 7.5 3.1 MT21 14 NPTF 14 21 12 4.7 MT21 11.5 NPTF 11.5 21 12 4.7 MT30 11.5 NPTF 11.5 30 16 5.5 MT30 8 NPTF 8 30 16 5.5 MT40 11.5 NPTF 11.5 40 20 6.3 MT40 8 NPTF 8 40 20 6.3 Одни и те же пластины применяются и для внутренней и для внешней резьбы. Инструменты (MTSR), см. стр. B152-153, B158. MT-BSPT 55° Обозначение Шаг, число витков на дюйм l W S MT12 19 BSPT 19 12 6.3 2.9 MT14 19 BSPT 19 14 7.5 3.1 MT14 14 BSPT 14 14 7.5 3.1 MT2114BSPT 14 21 12 4.7 MT2111 BSPT 11 21 12 4.7 MT3011 BSPT 11 30 16 5.5 MT4011 BSPT 11 40 20 6.3 Одни и те же пластины применяются и для внутренней и для внешней резьбы. Инструменты (MTSR), см. стр. B152-153, B158 Рекомендации по скорости резания см. стр. B160-161 B514 ISCAR
