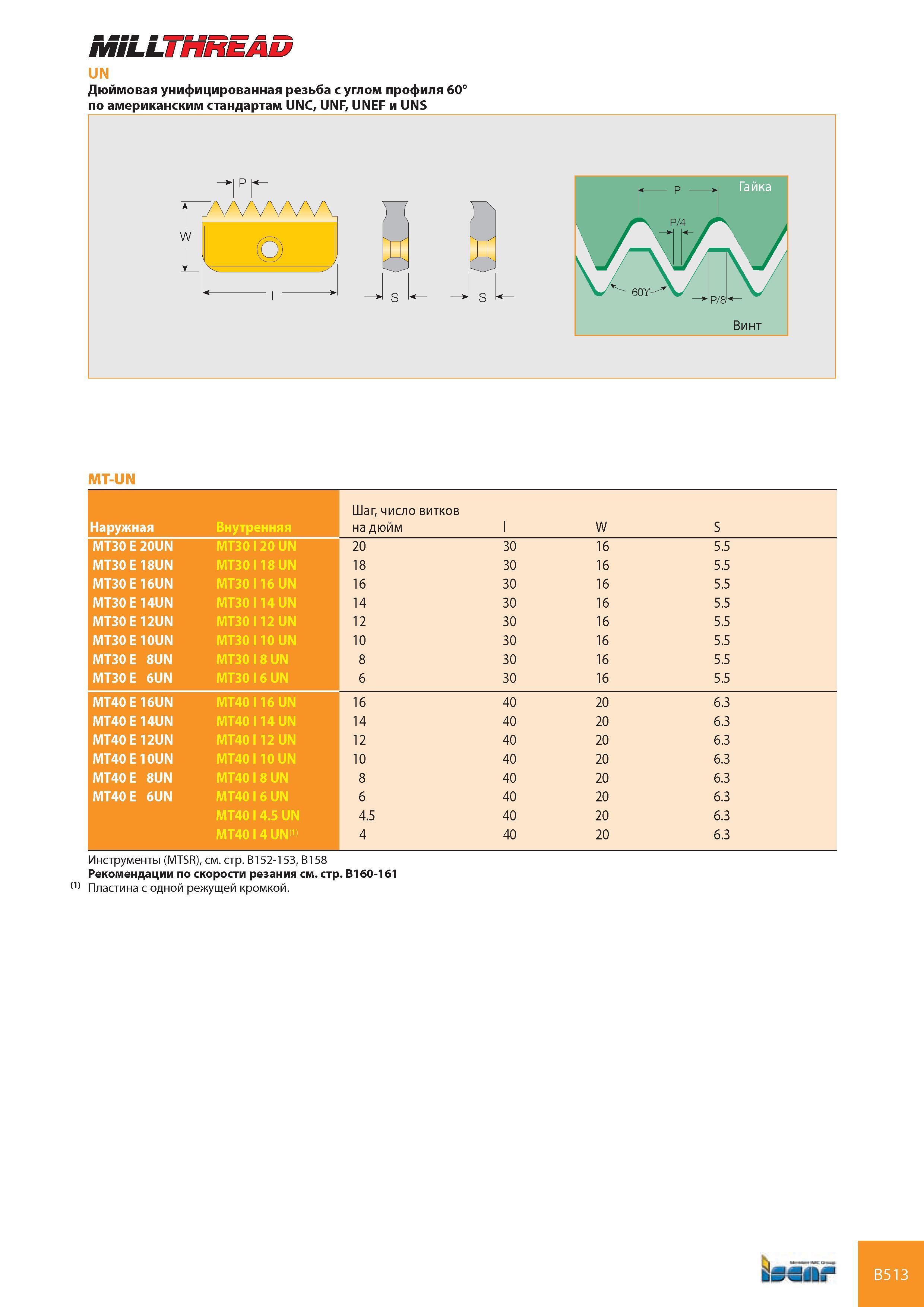

MiLLTHREAD UN Дюймовая унифицированная резьба с углом профиля 60° по американским стандартам UNC, UNF, UNEF и UNS MT-UN Наружная Внутренняя Шаг, число витков на дюйм l W S MT30 E 20UN MT30I20 UN 20 30 16 5.5 MT30 E 18UN MT30I 18 UN 18 30 16 5.5 MT30 E 16UN MT30 16 UN 16 30 16 5.5 MT30E14UN MT30I 14 UN 14 30 16 5.5 MT30 E 12UN MT30 12 UN 12 30 16 5.5 MT30 E 10UN MT30 10 UN 10 30 16 5.5 MT30 E 8UN MT30 8 UN 8 30 16 5.5 MT30 E 6UN MT30 6 UN 6 30 16 5.5 MT40E16UN MT40 16 UN 16 40 20 6.3 MT40E14UN MT40 14 UN 14 40 20 6.3 MT40E12UN MT40I 12 UN 12 40 20 6.3 MT40E10UN MT40 10 UN 10 40 20 6.3 MT40E 8UN MT40 8 UN 8 40 20 6.3 MT40E 6UN MT40 6 UN 6 40 20 6.3 MT40 4.5 UN 4.5 40 20 6.3 MT40 4 UN(1) 4 40 20 6.3 Инструменты (MTSR), см. стр. B152-153, B158 Рекомендации по скорости резания см. стр. B160-161 (1) Пластина с одной режущей кромкой. bur B513
