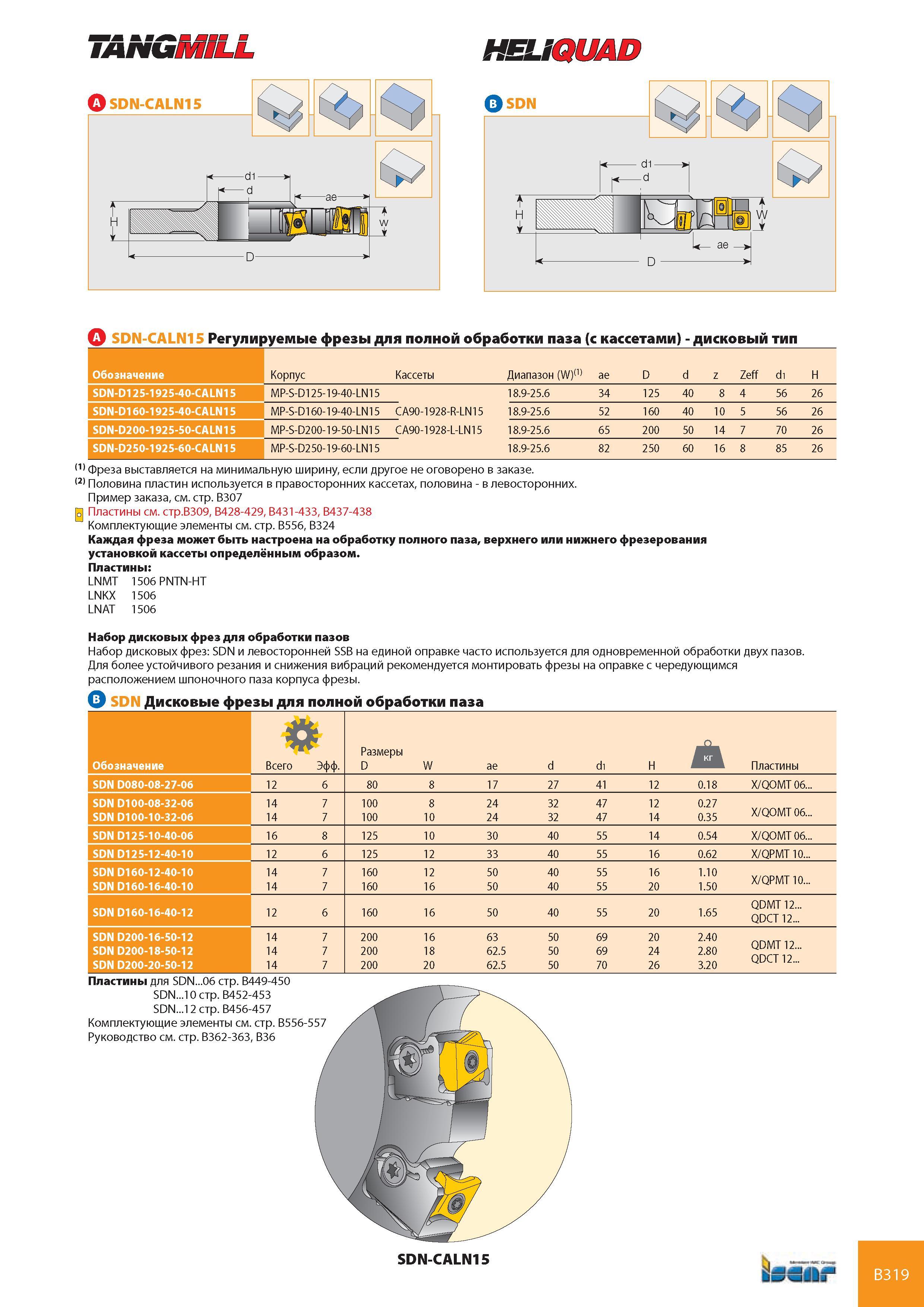

360 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B319

Каталог ISCAR 2008 Вращающийся инструмент Стр. B319 0360 Lab2u

TANGMILL HELiQUAD A SDN-CALN15 Регулируемые фрезы для полной обработки паза (с кассетами) - дисковый тип Обозначение Корпус Кассеты Диапазон (W)(1) ae D d z Zeff d1 H SDN-D125-1925-40-CALN15 MP-S-D125-19-40-LN15 18.9-25.6 34 125 40 8 4 56 26 SDN-D160-1925-40-CALN15 MP-S-D160-19-40-LN15 CA90-1928-R-LN15 18.9-25.6 52 160 40 10 5 56 26 SDN-D200-1925-50-CALN15 MP-S-D200-19-50-LN15 CA90-1928-L-LN15 18.9-25.6 65 200 50 14 7 70 26 SDN-D250-1925-60-CALN15 MP-S-D250-19-60-LN15 18.9-25.6 82 250 60 16 8 85 26 111 Фреза выставляется на минимальную ширину, если другое не оговорено в заказе. (2) Половина пластин используется в правосторонних кассетах, половина - в левосторонних. Пример заказа, см. стр. B307 g Пластины см. стр.В309, B428-429, B431-433, B437-438 Комплектующие элементы см. стр. B556, B324 Каждая фреза может быть настроена на обработку полного паза, верхнего или нижнего фрезерования установкой кассеты определённым образом. Пластины LNMT 1506 PNTN-HT LNKX 1506 LNAT 1506 Набор дисковых фрез для обработки пазов Набор дисковых фрез SDN и левосторонней SSB на единой оправке часто используется для одновременной обработки двух пазов. Для более устойчивого резания и снижения вибраций рекомендуется монтировать фрезы на оправке с чередующимся расположением шпоночного паза корпуса фрезы. 3 SDN Дисковые фрезы для полной обработки паза Обозначение Всего Эфф. Размеры шЛ D W ae d d1 H Пластины SDN D080-08-27-06 12 6 80 8 17 27 41 12 0.18 X/QOMT 06... SDN D100-08-32-06 SDN D100-10-32-06 14 7 14 7 100 8 24 32 47 12 0.27 100 10 24 32 47 14 0.35 X/QOMT °6... SDN D125-10-40-06 16 8 125 10 30 40 55 14 0.54 X/QOMT 06... SDN D125-12-40-10 12 6 125 12 33 40 55 16 0.62 X/QPMT 10... SDN D160-12-40-10 SDN D160-16-40-10 14 7 14 7 160 12 50 40 55 16 1.10 160 16 50 40 55 20 1.50 X/QPMT 10... SDN D160-16-40-12 12 6 12.12.. 5 t DD QQ 5 6 0 2 5 5 0 4 0 5 6 0 16 SDN D200-16-50-12 SDN D200-18-50-12 SDN D200-20-50-12 14 7 14 7 14 7 200 16 63 50 69 20 2.40 200 18 62.5 50 69 24 2.80 QDMIJ12'" 200 20 62.5 50 70 26 3.20 Q SDN-CALN15 bur B319
