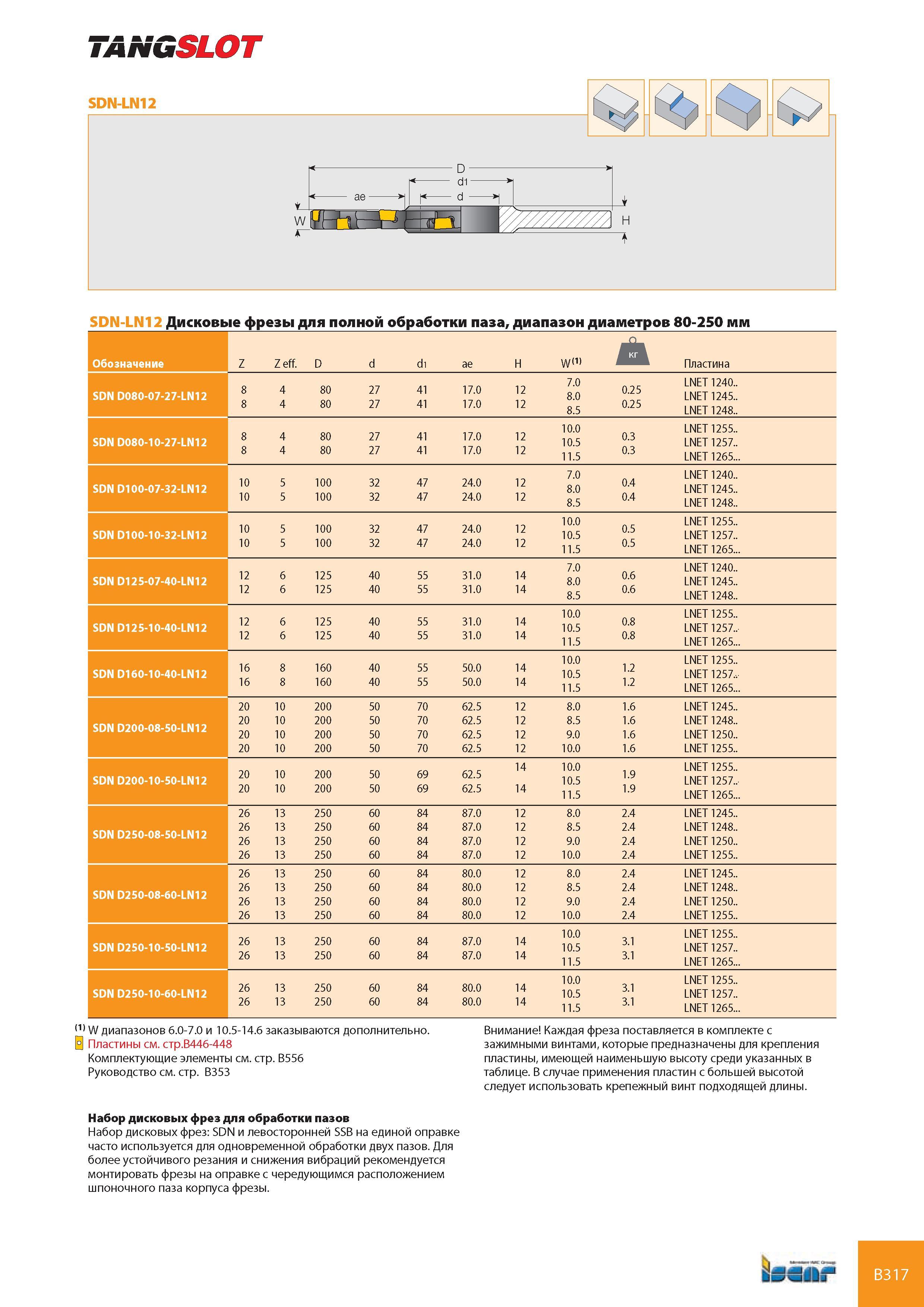

TANGSLOT SDN-LN12 ,л c:<:i Ki r>> , 1 г di ae f d V/7777777777 a H SDN-LN12 Дисковые фрезы для полной обработки паза, диапазон диаметров 80-250 мм Обозначение Z Z eff. D d d1 ae H W(1) Пластина SDN D080-07-27-LN12 8 4 80 27 41 17.0 12 0 7 0.25 LNET 1240.. LNET 1245.. 8 4 80 27 41 17.0 12 8.5 0.25 LNET 1248.. SDN D080-10-27-LN12 8 4 80 27 41 17.0 12 10.0 10.5 0.3 LNET 1255.. LNET 1257.. 8 4 80 27 41 17.0 12 11.5 0.3 LNET 1265... SDN D100-07-32-LN12 10 5 100 32 47 24.0 12 7.0 8.0 0.4 LNET 1240.. LNET 1245.. 10 5 100 32 47 24.0 12 8.5 0.4 LNET 1248.. SDN D100-10-32-LN12 10 5 100 32 47 24.0 12 10.0 10.5 0.5 LNET 1255.. LNET 1257.. 10 5 100 32 47 24.0 12 11.5 0.5 LNET 1265... SDN D125-07-40-LN12 12 6 125 40 55 31.0 14 7.0 8.0 0.6 LNET 1240.. LNET 1245.. 12 6 125 40 55 31.0 14 8.5 0.6 LNET 1248.. SDN D125-10-40-LN12 12 6 125 40 55 31.0 14 10.0 10.5 0.8 LNET 1255.. LNET 1257., 12 6 125 40 55 31.0 14 11.5 0.8 LNET 1265... SDN D160-10-40-LN12 16 8 160 40 55 50.0 14 10.0 10.5 1.2 LNET 1255.. LNET 1257,- 16 8 160 40 55 50.0 14 11.5 1.2 LNET 1265... 20 10 200 50 70 62.5 12 8.0 1.6 LNET 1245.. SDN D200-08-50-LN12 20 10 200 50 70 62.5 12 8.5 1.6 LNET 1248.. 20 10 200 50 70 62.5 12 9.0 1.6 LNET 1250.. 20 10 200 50 70 62.5 12 10.0 1.6 LNET 1255.. SDN D200-10-50-LN12 20 10 200 50 69 62.5 14 10.0 10.5 1.9 LNET 1255.. LNET 1257..- 20 10 200 50 69 62.5 14 11.5 1.9 LNET 1265... 26 13 250 60 84 87.0 12 8.0 2.4 LNET 1245.. SDN D250-08-50-LN12 26 13 250 60 84 87.0 12 8.5 2.4 LNET 1248.. 26 13 250 60 84 87.0 12 9.0 2.4 LNET 1250.. 26 13 250 60 84 87.0 12 10.0 2.4 LNET 1255.. 26 13 250 60 84 80.0 12 8.0 2.4 LNET 1245.. SDN D250-08-60-LN12 26 13 250 60 84 80.0 12 8.5 2.4 LNET 1248.. 26 13 250 60 84 80.0 12 9.0 2.4 LNET 1250.. 26 13 250 60 84 80.0 12 10.0 2.4 LNET 1255.. SDN D250-10-50-LN12 26 13 250 60 84 87.0 14 10.0 10.5 3.1 LNET 1255.. LNET 1257.. 26 13 250 60 84 87.0 14 11.5 3.1 LNET 1265... SDN D250-10-60-LN12 26 13 250 60 84 80.0 14 10.0 10.5 3.1 LNET 1255.. LNET 1257.. 26 13 250 60 84 80.0 14 11.5 3.1 LNET 1265... (1) W диапазонов 6.0-7.0 и 10.5-14.6 заказываются дополнительно. Пластины см. стр.В446-448 Комплектующие элементы см. стр. В556 Руководство см. стр. В353 Внимание Каждая фреза поставляется в комплекте с зажимными винтами, которые предназначены для крепления пластины, имеющей наименьшую высоту среди указанных в таблице. В случае применения пластин с большей высотой следует использовать крепежный винт подходящей длины. Набор дисковых фрез для обработки пазов Набор дисковых фрез SDN и левосторонней SSB на единой оправке часто используется для одновременной обработки двух пазов. Для более устойчивого резания и снижения вибраций рекомендуется монтировать фрезы на оправке с чередующимся расположением шпоночного паза корпуса фрезы. В317
