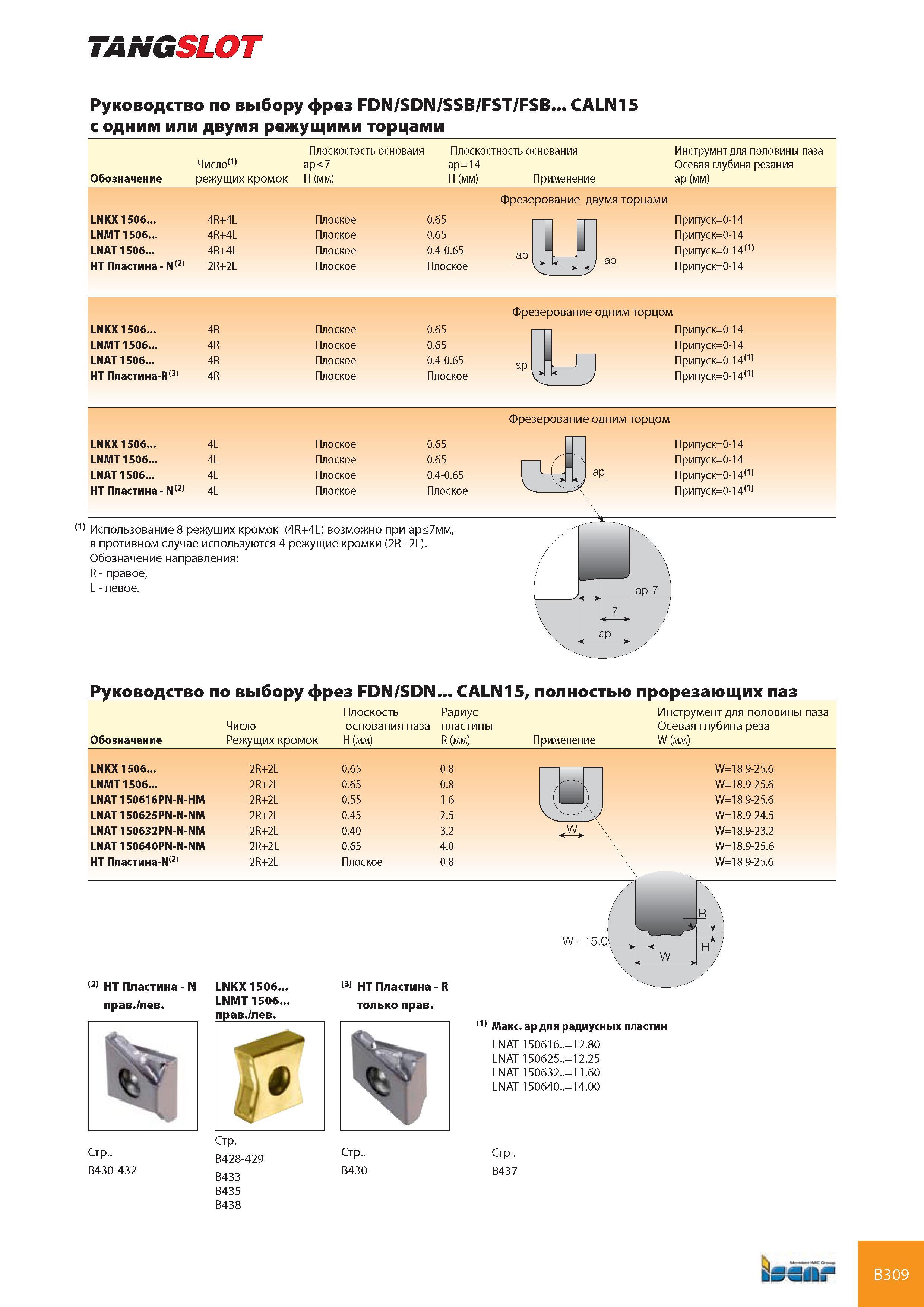

TANGSLOT Руководство по выбору фрез FDN/SDN/SSB/FST/FSB... CALN15 с одним или двумя режущими торцами Плоскостость основаия Плоскостность основания Инструмнт для половины паза Число(1) ар<7 ар= 14 Осевая глубина резания Обозначение режущих кромок H (мм) H (мм) Применение ар (мм) LNKX 1506... 4R+4L Плоское 0.65 LNMT 1506... 4R+4L Плоское 0.65 LNAT 1506... 4R+4L Плоское 0.4-0.65 HT Пластина - N(2) 2R+2L Плоское Плоское Фрезерование двумя торцами ар Припуск=0-14 Припуск=0-14 Припуск=0-14(1) Припуск=0-14 LNKX 1506... 4R Плоское 0.65 LNMT 1506... 4R Плоское 0.65 LNAT 1506... 4R Плоское 0.4-0.65 HT Пластина-R 4R Плоское Плоское Фрезерование одним торцом Припуск=0-14 Припуск=0-14 Припуск=0-14(1) Припуск=0-14(1) LNKX 1506... 4L Плоское 0.65 LNMT 1506... 4L Плоское 0.65 LNAT 1506... 4L Плоское 0.4-0.65 HT Пластина - N(2) 4L Плоское Плоское Фрезерование одним торцом ар Припуск=0-14 Припуск=0-14 Припуск=0-14(1) Припуск=0-14(1) 111 Использование 8 режущих кромок (4R+4L) возможно при ар<7мм, в противном случае используются 4 режущие кромки (2R+2L). Обозначение направления R - правое, L - левое. ap-7 7 ap > Руководство по выбору фрез FDN/SDN... CALN15, полностью прорезающих паз 121 HT Пластина - N прав./лев. Стр.. B430-432 LNKX 1506... LNMT 1506... B428-429 B433 B435 B438 Обозначение Число Режущих кромок Плоскость основания паза H (мм) Радиус пластины R (мм) Применение Инструмент для половины паза Осевая глубина реза W (мм) LNKX 1506... 2R+2L 0.65 0.8 W=18.9-25.6 LNMT 1506... 2R+2L 0.65 0.8 W=18.9-25.6 LNAT 150616PN-N-HM 2R+2L 0.55 1.6 W=18.9-25.6 LNAT 150625PN-N-NM 2R+2L 0.45 2.5 V W=18.9-24.5 LNAT 150632PN-N-NM 2R+2L 0.40 3.2 (W, W=18.9-23.2 LNAT 150640PN-N-NM 2R+2L 0.65 4.0 W=18.9-25.6 HT Пластина- 2) 2R+2L Плоское 0.8 W=18.9-25.6 (3) HT Пластина - R только прав. Стр.. B430 111 Макс. ар для радиусных пластин LNAT 150616..= 12.80 LNAT 150625..= 12.25 LNAT 150632..= 11.60 LNAT 150640..= 14.00 Стр.. B437 B309
