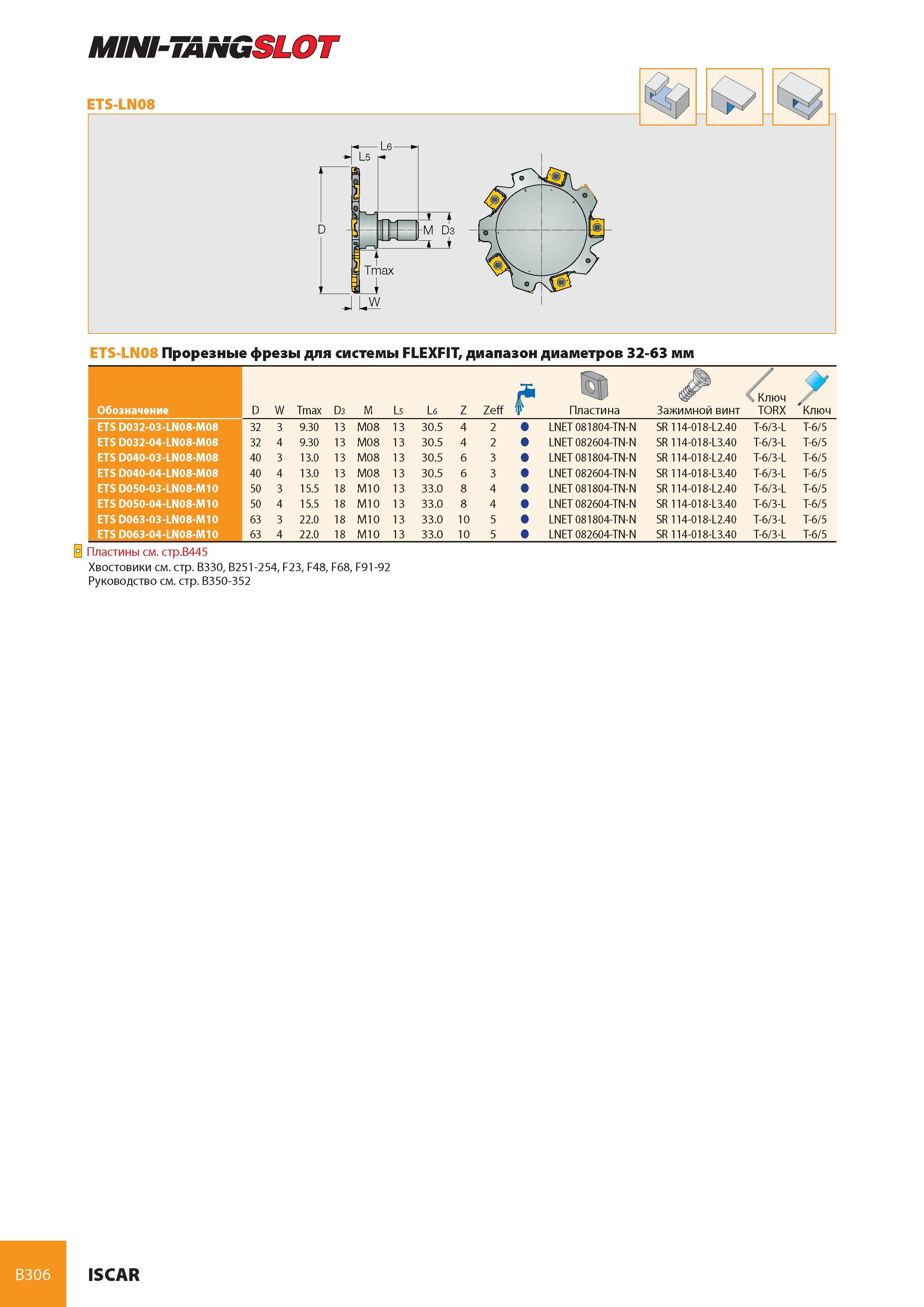

MINI-TANGSLOT ETS-LN08 Прорезные фрезы для системы FLEXFIT, диапазон диаметров 32-63 мм Ключ Обозначение D W Tmax D3 M L5 L6 Z Zeff f Пластина Зажимной винт TORX Ключ ETS D032-03-LN08-M08 32 3 9.30 13 M08 13 30.5 4 2 LNET 081804-TN-N SR 114-018-L2.40 T-6/3-L T-6/5 ETS D032-04-LN08-M08 32 4 9.30 13 M08 13 30.5 4 2 LNET 082604-TN-N SR 114-018-L3.40 T-6/3-L T-6/5 ETS D040-03-LN08-M08 40 3 13.0 13 M08 13 30.5 6 3 LNET 081804-TN-N SR 114-018-L2.40 T-6/3-L T-6/5 ETS D040-04-LN08-M08 40 4 13.0 13 M08 13 30.5 6 3 LNET 082604-TN-N SR 114-018-L3.40 T-6/3-L T-6/5 ETS D050-03-LN08-M10 50 3 15.5 18 M10 13 33.0 8 4 LNET 081804-TN-N SR 114-018-L2.40 T-6/3-L T-6/5 ETS D050-04-LN08-M10 50 4 15.5 18 M10 13 33.0 8 4 LNET 082604-TN-N SR 114-018-L3.40 T-6/3-L T-6/5 ETS D063-03-LN08-M10 63 3 22.0 18 M10 13 33.0 10 5 LNET 081804-TN-N SR 114-018-L2.40 T-6/3-L T-6/5 ETS D063-04-LN08-M10 63 4 22.0 18 M10 13 33.0 10 5 LNET 082604-TN-N SR 114-018-L3.40 T-6/3-L T-6/5 Пластины см. стрВ445 Хвостовики см. стр. B330, B251-254, F23, F48, F68, F91-92 Руководство см. стр. B350-352 B306 ISCAR
