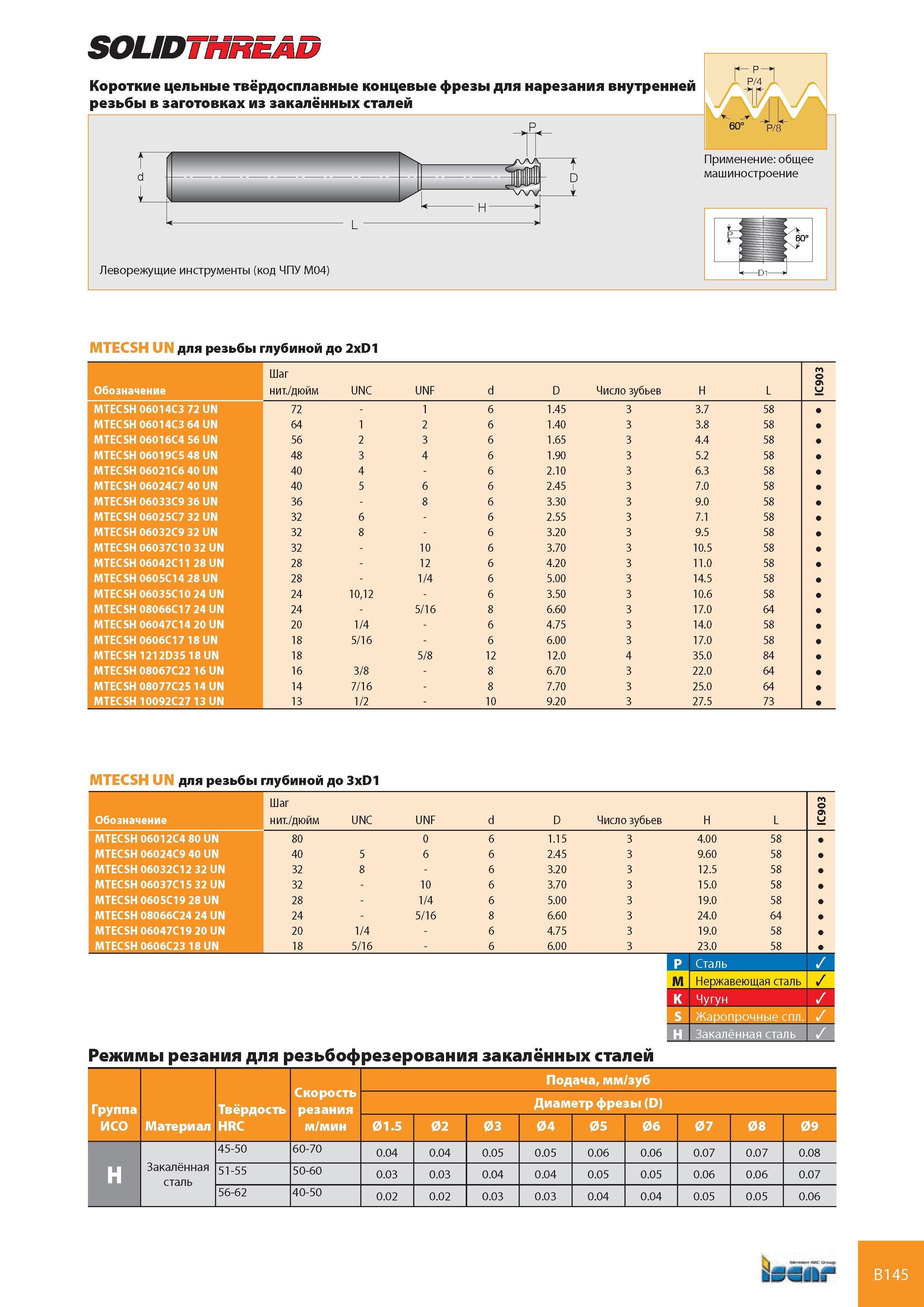

186 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B145

Каталог ISCAR 2008 Вращающийся инструмент Стр. B145 0186 Lab2u

SOLIDTHREAD Короткие цельные твёрдосплавные концевые фрезы для нарезания внутренней резьбы в заготовках из закалённых сталей р- P/4 OU JL3 60° р/8 d - -3 111 - D wv 1 H Применение общее машиностроение P Леворежущие инструменты (код ЧПУ М04) MTECSH UN для резьбы глубиной до 2xD1 Обозначение Шаг нит./дюйм UNC UNF d D Число зубьев H L 3 0 № U MTECSH 06014C3 72 UN 72 - 1 6 1.45 3 3.7 58 MTECSH 06014C3 64 UN 64 1 2 6 1.40 3 3.8 58 MTECSH 06016C4 56 UN 56 2 3 6 1.65 3 4.4 58 MTECSH 06019C5 48 UN 48 3 4 6 1.90 3 5.2 58 MTECSH 06021C6 40 UN 40 4 - 6 2.10 3 6.3 58 MTECSH 06024C7 40 UN 40 5 6 6 2.45 3 7.0 58 MTECSH 06033C9 36 UN 36 - 8 6 3.30 3 9.0 58 MTECSH 06025C7 32 UN 32 6 - 6 2.55 3 7.1 58 MTECSH 06032C9 32 UN 32 8 - 6 3.20 3 9.5 58 MTECSH 06037C10 32 UN 32 - 10 6 3.70 3 10.5 58 MTECSH 06042C11 28 UN 28 - 12 6 4.20 3 11.0 58 MTECSH 0605C14 28 UN 28 - 1/4 6 5.00 3 14.5 58 MTECSH 06035C10 24 UN 24 10,12 - 6 3.50 3 10.6 58 MTECSH 08066C17 24 UN 24 - 5/16 8 6.60 3 17.0 64 MTECSH 06047C14 20 UN 20 1/4 - 6 4.75 3 14.0 58 MTECSH 0606C17 18 UN 18 5/16 - 6 6.00 3 17.0 58 MTECSH 1212D35 18 UN 18 5/8 12 12.0 4 35.0 84 MTECSH 08067C22 16 UN 16 3/8 - 8 6.70 3 22.0 64 MTECSH 08077C25 14 UN 14 7/16 - 8 7.70 3 25.0 64 MTECSH 10092C27 13 UN 13 1/2 - 10 9.20 3 27.5 73 MTECSH UN для резьбы глубиной до 3xD1 Обозначение Шаг нит./дюйм UNC UNF d D Число зубьев H L 3 0 № U MTECSH 06012C4 80 UN 80 0 6 1.15 3 4.00 58 MTECSH 06024C9 40 UN 40 5 6 6 2.45 3 9.60 58 MTECSH 06032C12 32 UN 32 8 - 6 3.20 3 12.5 58 MTECSH 06037C15 32 UN 32 - 10 6 3.70 3 15.0 58 MTECSH 0605C19 28 UN 28 - 1/4 6 5.00 3 19.0 58 MTECSH 08066C24 24 UN 24 - 5/16 8 6.60 3 24.0 64 MTECSH 06047C19 20 UN 20 1/4 - 6 4.75 3 19.0 58 MTECSH 0606C23 18 UN 18 5/16 - 6 6.00 3 23.0 58 P Сталь M Нержавеющая сталь K Чугун S Жаропрочные спл. H Закалённая сталь Режимы резания для резьбофрезерования закалённых сталей Группа Твёрдость Скорость резания Подача, мм/зуб Диаметр фрезы (D) ИСО Материал HRC м/мин 01.5 02 03 04 05 06 07 08 09 Закалённая 0.08 H 0.07 56-62 40-50 0.02 0.02 0.03 0.03 0.04 0.04 0.05 0.05 0.06 B145
