183 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B142

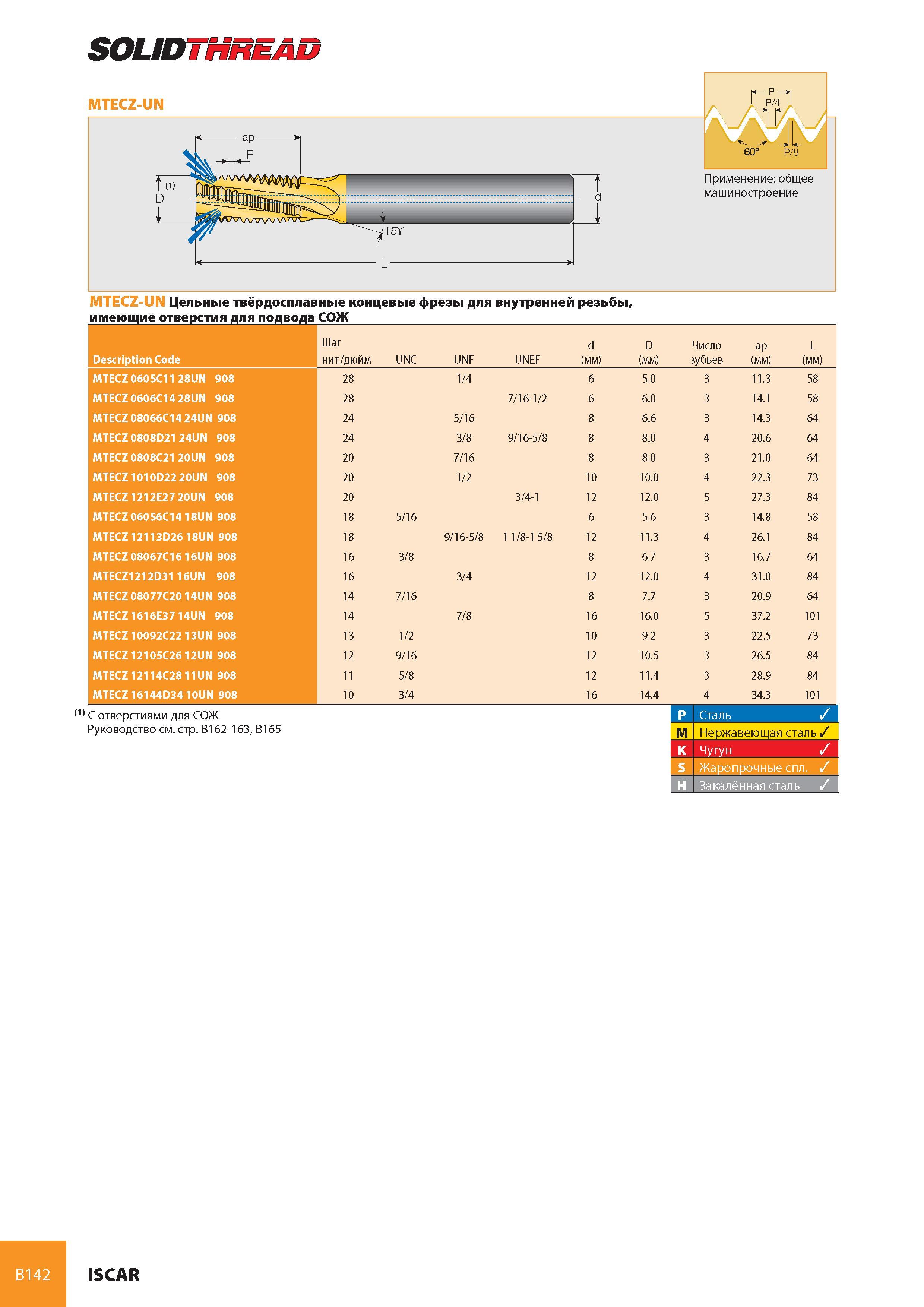

Каталог ISCAR 2008 Вращающийся инструмент Стр. B142 0183 Lab2u SOLIDTHREAD B142 имеющие отверстия для подвода СОЖ Description Code Шаг нит./дюйм UNC UNF UNEF d (мм) D (мм) Число зубьев ap (мм) L (мм) MTECZ 0605C11 28UN 908 28 1/4 6 5.0 3 11.3 58 MTECZ 0606C14 28UN 908 28 7/16-1/2 6 6.0 3 14.1 58 MTECZ 08066C14 24UN 908 24 5/16 8 6.6 3 14.3 64 MTECZ 0808D21 24UN 908 24 3/8 9/16-5/8 8 8.0 4 20.6 64 MTECZ 0808C21 20UN 908 20 7/16 8 8.0 3 21.0 64 MTECZ 1010D22 20UN 908 20 1/2 10 10.0 4 22.3 73 MTECZ 1212E27 20UN 908 20 3/4-1 12 12.0 5 27.3 84 MTECZ 06056C1418UN 908 18 5/16 6 5.6 3 14.8 58 MTECZ 12113D26 18UN 908 18 9/16-5/8 1 1/8-1 5/8 12 11.3 4 26.1 84 MTECZ 08067C1616UN 908 16 3/8 8 6.7 3 16.7 64 MTECZ1212D31 16UN 908 16 3/4 12 12.0 4 31.0 84 MTECZ 08077C20 14UN 908 14 7/16 8 7.7 3 20.9 64 MTECZ 1616E3714UN 908 14 7/8 16 16.0 5 37.2 101 MTECZ 10092C22 13UN 908 13 1/2 10 9.2 3 22.5 73 MTECZ 12105C26 12UN 908 12 9/16 12 10.5 3 26.5 84 MTECZ 12114C28 11UN 908 11 5/8 12 11.4 3 28.9 84 MTECZ 16144D34 10UN 908 10 3/4 16 14.4 4 34.3 101 (1) С отверстиями для СОЖ Руководство см. стр. B162-163, B165 P Сталь M Нержавеющая сталь K Чугун S Жаропрочные спл. H Закалённая сталь ISCAR
