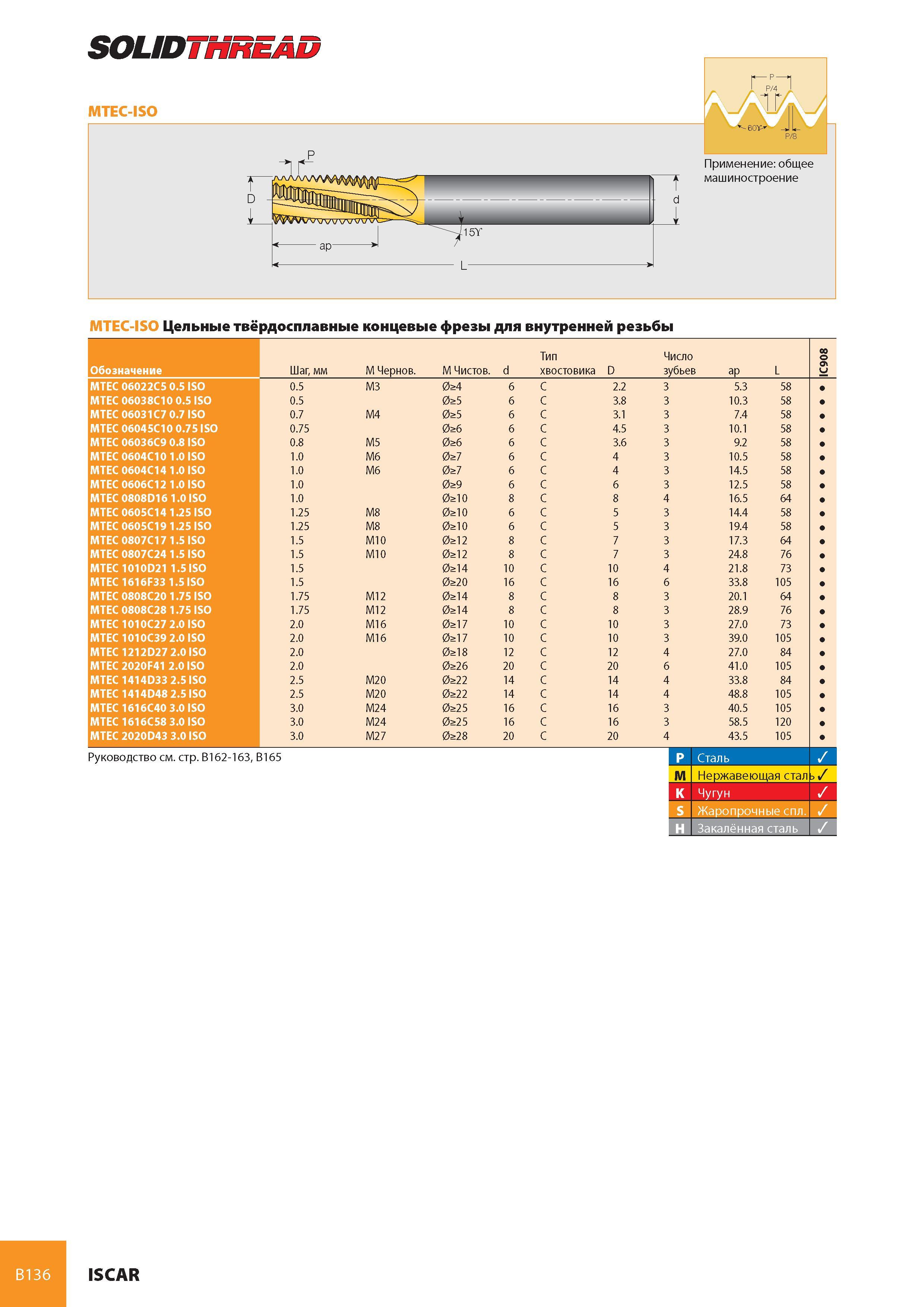

177 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B136

Каталог ISCAR 2008 Вращающийся инструмент Стр. B136 0177 Lab2u

SOLIDTHREAD MTEC-ISO P/4 ГА 1Г,, Применение общее машиностроение MTEC-ISO Цельные твёрдосплавные концевые фрезы для внутренней резьбы Обозначение Шаг, мм M Чернов. M Чистов. d Тип хвостовика D Число зубьев ap L IC908 MTEC 06022C5 0.5 ISO 0.5 M3 0>4 6 C 2.2 3 5.3 58 MTEC 06038C10 0.5 ISO 0.5 0>5 6 C 3.8 3 10.3 58 MTEC 06031C7 0.7 ISO 0.7 M4 0>5 6 C 3.1 3 7.4 58 MTEC 06045C10 0.75 ISO 0.75 0>6 6 C 4.5 3 10.1 58 MTEC 06036C9 0.8 ISO 0.8 M5 0>6 6 C 3.6 3 9.2 58 MTEC 0604C10 1.0 ISO 1.0 M6 0>7 6 C 4 3 10.5 58 MTEC 0604C14 1.0 ISO 1.0 M6 0>7 6 C 4 3 14.5 58 MTEC 0606C12 1.0 ISO 1.0 0>9 6 C 6 3 12.5 58 MTEC 0808D16 1.0 ISO 1.0 0>10 8 C 8 4 16.5 64 MTEC 0605C14 1.25 ISO 1.25 M8 0>10 6 C 5 3 14.4 58 MTEC 0605C19 1.25 ISO 1.25 M8 0>10 6 C 5 3 19.4 58 MTEC 0807C17 1.5 ISO 1.5 M10 0>12 8 C 7 3 17.3 64 MTEC 0807C24 1.5 ISO 1.5 M10 0>12 8 C 7 3 24.8 76 MTEC 1010D21 1.5 ISO 1.5 0>14 10 C 10 4 21.8 73 MTEC 1616F33 1.5 ISO 1.5 0>20 16 C 16 6 33.8 105 MTEC 0808C20 1.75 ISO 1.75 M12 0>14 8 C 8 3 20.1 64 MTEC 0808C28 1.75 ISO 1.75 M12 0>14 8 C 8 3 28.9 76 MTEC 1010C27 2.0 ISO 2.0 M16 0>17 10 C 10 3 27.0 73 MTEC 1010C39 2.0 ISO 2.0 M16 0>17 10 C 10 3 39.0 105 MTEC 1212D27 2.0 ISO 2.0 0>18 12 C 12 4 27.0 84 MTEC 2020F41 2.0 ISO 2.0 0>26 20 C 20 6 41.0 105 MTEC 1414D33 2.5 ISO 2.5 M20 0>22 14 C 14 4 33.8 84 MTEC 1414D48 2.5 ISO 2.5 M20 0>22 14 C 14 4 48.8 105 MTEC 1616C40 3.0 ISO 3.0 M24 0>25 16 C 16 3 40.5 105 MTEC 1616C58 3.0 ISO 3.0 M24 0>25 16 C 16 3 58.5 120 MTEC 2020D43 3.0 ISO 3.0 M27 0>28 20 C 20 4 43.5 105 Руководство см. стр. B162-163, B165 P Сталь / M Нержавеющая сталь/ K Чугун / S Жаропрочные спл. / H Закалённая сталь / B136 ISCAR
