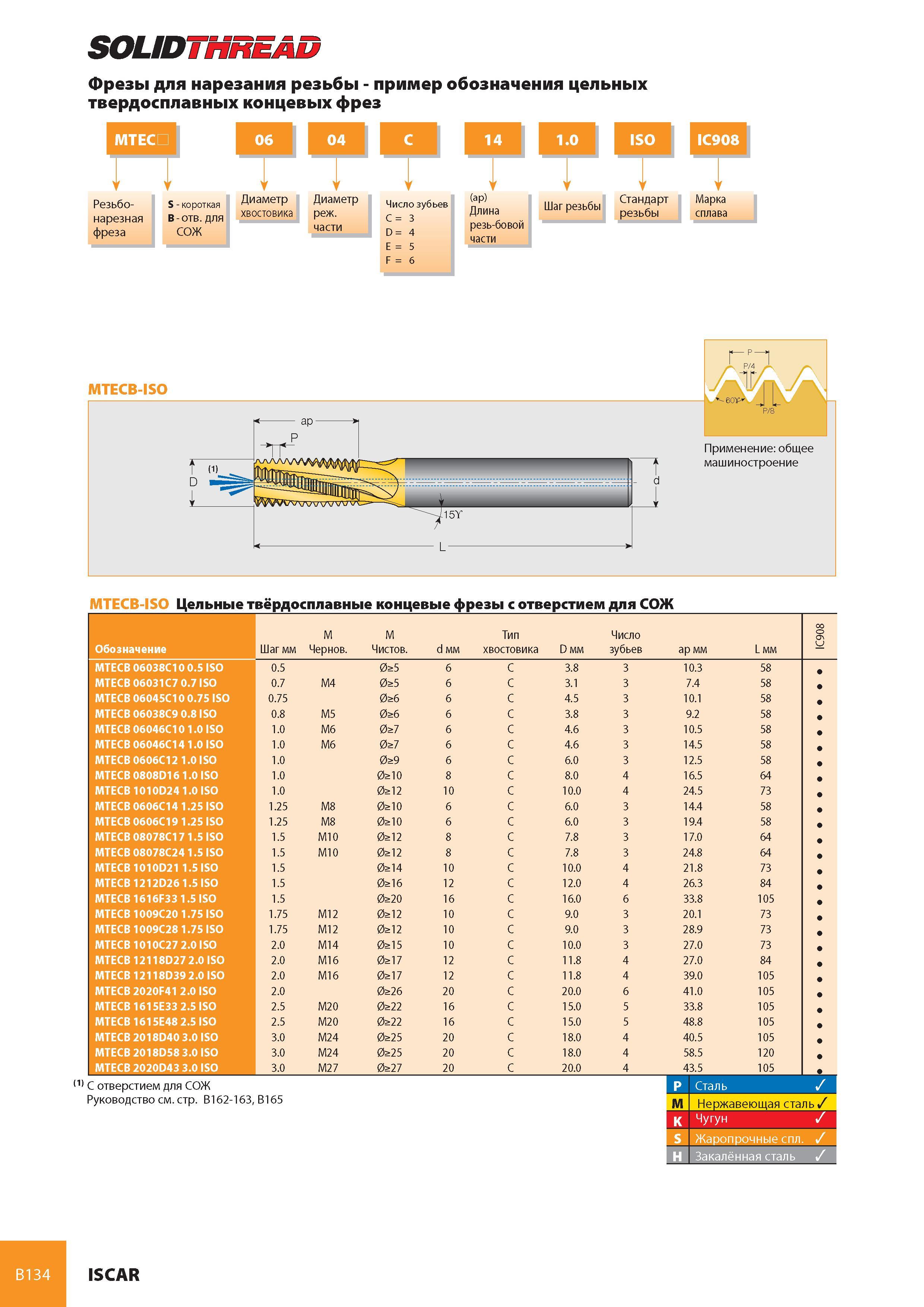

SOLIDTHREAD B134 Фрезы для нарезания резьбы - пример обозначения цельных твердосплавных концевых фрез MTECD 06 04 В 14 ISO IC908 Резьбо- нарезная фреза S - короткая Диаметр Диаметр B - отв. для хвостовика реж. СОЖ части Число зубьев C = 3 D = 4 E =5 F =6 Т (ap) Длина Шаг резьбы резь-бовой части У У Стандарт Марка резьбы сплава MTECB-ISO Цельные твёрдосплавные концевые фрезы с отверстием для СОЖ Обозначение Шаг мм M Чернов. M Чистов. d мм Тип хвостовика D мм Число зубьев ap мм L мм IC908 MTECB 06038C10 0.5 ISO 0.5 0>5 6 C 3.8 3 10.3 58 MTECB 06031C7 0.7 ISO 0.7 M4 0>5 6 C 3.1 3 7.4 58 MTECB 06045C10 0.75 ISO 0.75 0>6 6 C 4.5 3 10.1 58 MTECB 06038C9 0.8 ISO 0.8 M5 0>6 6 C 3.8 3 9.2 58 MTECB 06046C10 1.0 ISO 1.0 M6 0>7 6 C 4.6 3 10.5 58 MTECB 06046C14 1.0 ISO 1.0 M6 0>7 6 C 4.6 3 14.5 58 MTECB 0606C12 1.0 ISO 1.0 0>9 6 C 6.0 3 12.5 58 MTECB 0808D16 1.0 ISO 1.0 0>10 8 C 8.0 4 16.5 64 MTECB 1010D24 1.0 ISO 1.0 0> 12 10 C 10.0 4 24.5 73 MTECB 0606C14 1.25 ISO 1.25 M8 0>10 6 C 6.0 3 14.4 58 MTECB 0606C19 1.25 ISO 1.25 M8 0>10 6 C 6.0 3 19.4 58 MTECB 08078C17 1.5 ISO 1.5 M10 0>12 8 C 7.8 3 17.0 64 MTECB 08078C24 1.5 ISO 1.5 M10 0>12 8 C 7.8 3 24.8 64 MTECB 1010D21 1.5 ISO 1.5 0>14 10 C 10.0 4 21.8 73 MTECB 1212D26 1.5 ISO 1.5 0>16 12 C 12.0 4 26.3 84 MTECB 1616F33 1.5 ISO 1.5 0>20 16 C 16.0 6 33.8 105 MTECB 1009C20 1.75 ISO 1.75 M12 0>12 10 C 9.0 3 20.1 73 MTECB 1009C28 1.75 ISO 1.75 M12 0>12 10 C 9.0 3 28.9 73 MTECB 1010C27 2.0 ISO 2.0 M14 0>15 10 C 10.0 3 27.0 73 MTECB 12118D27 2.0 ISO 2.0 M16 0>17 12 C 11.8 4 27.0 84 MTECB 12118D39 2.0 ISO 2.0 M16 0>17 12 C 11.8 4 39.0 105 MTECB 2020F41 2.0 ISO 2.0 0>26 20 C 20.0 6 41.0 105 MTECB 1615E33 2.5 ISO 2.5 M20 0>22 16 C 15.0 5 33.8 105 MTECB 1615E48 2.5 ISO 2.5 M20 0>22 16 C 15.0 5 48.8 105 MTECB 2018D40 3.0 ISO 3.0 M24 0>25 20 C 18.0 4 40.5 105 MTECB 2018D58 3.0 ISO 3.0 M24 0>25 20 C 18.0 4 58.5 120 MTECB 2020D43 3.0 ISO 3.0 M27 0>27 20 C 20.0 4 43.5 105 (1) С отверстием для СОЖ P Сталь / Руководство см. стр. B162-163, B165 м Нержавеющая сталь/ K Чугун / S Жаропрочные спл. / H Закалённая сталь / ISCAR
