156 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B115

Каталог ISCAR 2008 Вращающийся инструмент Стр. B115 0156 Lab2u

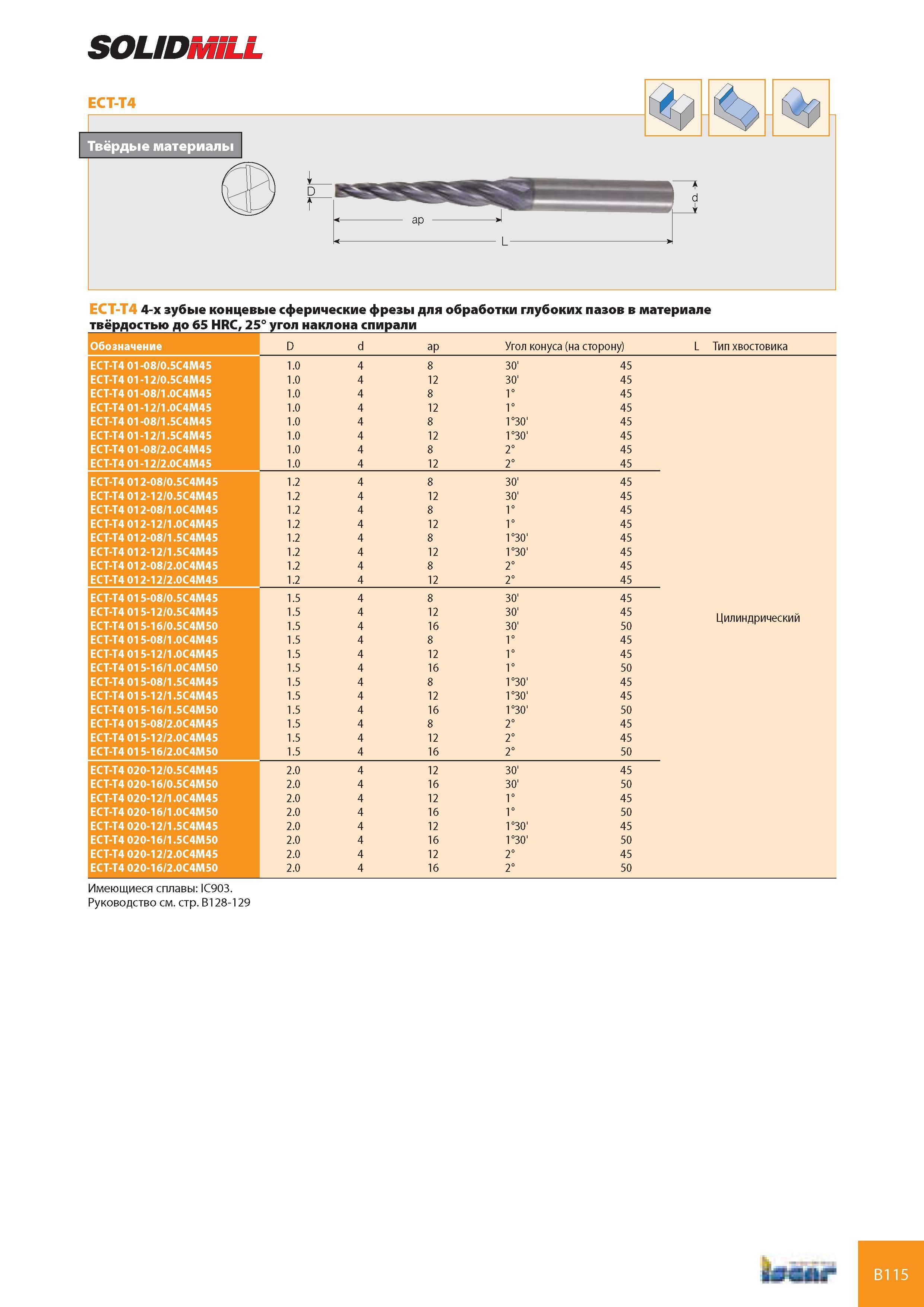

SOLIDMILL ECT-T4 4-х зубые концевые сферические фрезы для обработки глубоких пазов в материале твёрдостью до 65 HRC, 25° угол наклона спирали Обозначение D d ap Угол конуса (на сторону) L Тип хвостовика ECT-T4 01-08/0.5C4M45 1.0 4 8 30' 45 ECT-T4 01-12/0.5C4M45 1.0 4 12 30' 45 ECT-T4 01-08/1.0C4M45 1.0 4 8 1° 45 ECT-T4 01-12/1.0C4M45 1.0 4 12 1° 45 ECT-T4 01-08/1.5C4M45 1.0 4 8 1°30' 45 ECT-T4 01-12/1.5C4M45 1.0 4 12 1°30' 45 ECT-T4 01-08/2.0C4M45 1.0 4 8 2° 45 ECT-T4 01-12/2.0C4M45 1.0 4 12 2° 45 ECT-T4 012-08/0.5C4M45 1.2 4 8 30' 45 ECT-T4 012-12/0.5C4M45 1.2 4 12 30' 45 ECT-T4 012-08/1.0C4M45 1.2 4 8 1° 45 ECT-T4 012-12/1.0C4M45 1.2 4 12 1° 45 ECT-T4 012-08/1.5C4M45 1.2 4 8 1°30' 45 ECT-T4 012-12/1.5C4M45 1.2 4 12 1°30' 45 ECT-T4 012-08/2.0C4M45 1.2 4 8 2° 45 ECT-T4 012-12/2.0C4M45 1.2 4 12 2° 45 ECT-T4 015-08/0.5C4M45 1.5 4 8 30' 45 ECT-T4 015-12/0.5C4M45 ECT-T4 015-16/0.5C4M50 1.5 1.5 4 4 12 16 30' 30' 45 50 Цилиндрический ECT-T4 015-08/1.0C4M45 1.5 4 8 1° 45 ECT-T4 015-12/1.0C4M45 1.5 4 12 1° 45 ECT-T4 015-16/1.0C4M50 1.5 4 16 1° 50 ECT-T4 015-08/1.5C4M45 1.5 4 8 1°30' 45 ECT-T4 015-12/1.5C4M45 1.5 4 12 1°30' 45 ECT-T4 015-16/1.5C4M50 1.5 4 16 1°30' 50 ECT-T4 015-08/2.0C4M45 1.5 4 8 2° 45 ECT-T4 015-12/2.0C4M45 1.5 4 12 2° 45 ECT-T4 015-16/2.0C4M50 1.5 4 16 2° 50 ECT-T4 020-12/0.5C4M45 2.0 4 12 30' 45 ECT-T4 020-16/0.5C4M50 2.0 4 16 30' 50 ECT-T4 020-12/1.0C4M45 2.0 4 12 1° 45 ECT-T4 020-16/1.0C4M50 2.0 4 16 1° 50 ECT-T4 020-12/1.5C4M45 2.0 4 12 1°30' 45 ECT-T4 020-16/1.5C4M50 2.0 4 16 1°30' 50 ECT-T4 020-12/2.0C4M45 2.0 4 12 2° 45 ECT-T4 020-16/2.0C4M50 2.0 4 16 2° 50 Имеющиеся сплавы IC903. Руководство см. стр. B128-129 Лмтлг B115
