155 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B114

Каталог ISCAR 2008 Вращающийся инструмент Стр. B114 0155 Lab2u

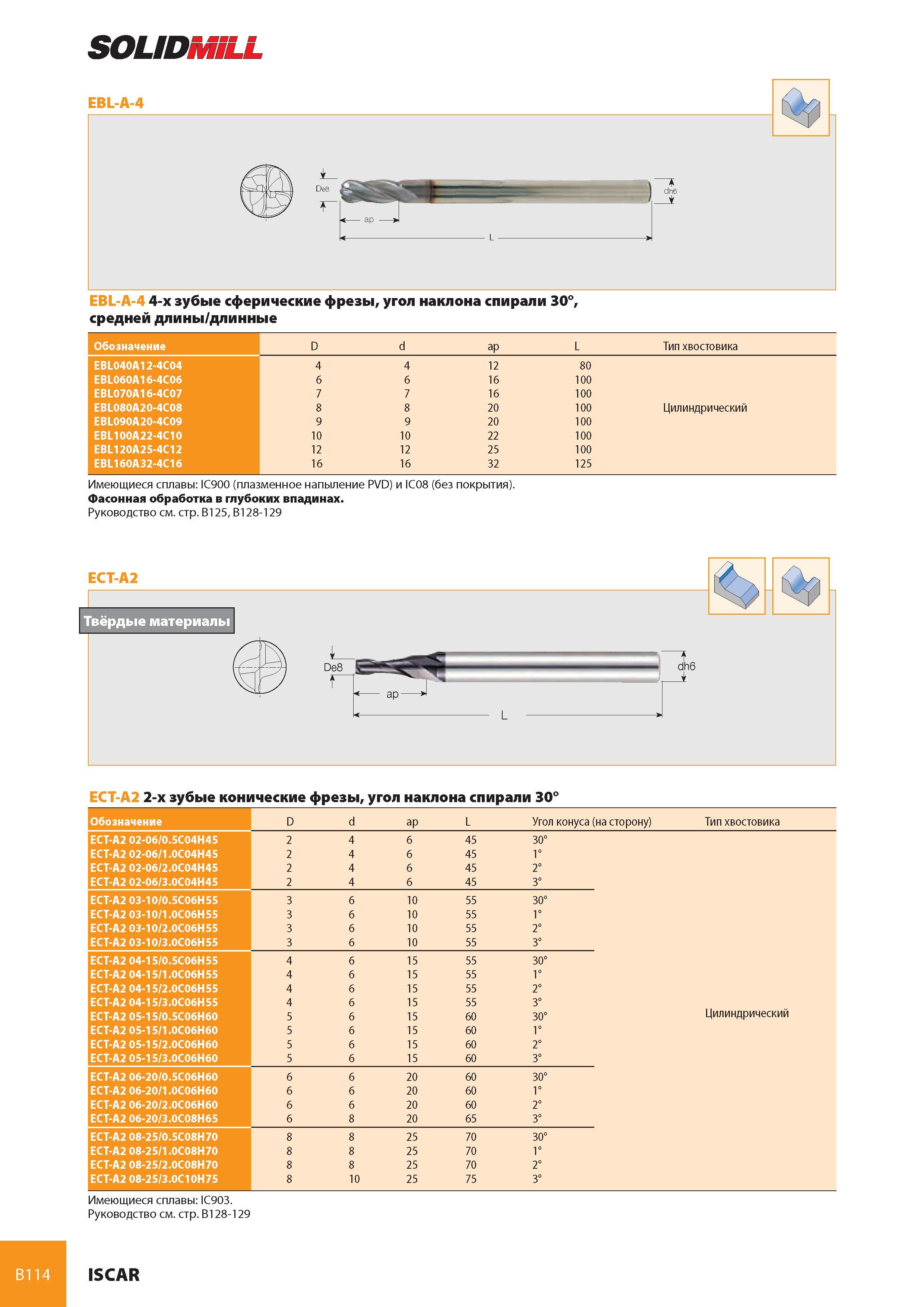

SOLIDMILL EBL-A-4 4-х зубые сферические фрезы, угол наклона спирали 30°, средней длины/длинные Обозначение D d ap L Тип хвостовика EBL040A12-4C04 4 4 12 80 EBL060A16-4C06 6 6 16 100 EBL070A16-4C07 7 7 16 100 EBL080A20-4C08 8 8 20 100 Цилиндрический EBL090A20-4C09 9 9 20 100 EBL100A22-4C10 10 10 22 100 EBL120A25-4C12 12 12 25 100 EBL160A32-4C16 16 16 32 125 Имеющиеся сплавы IC900 (плазменное напыление PVD) и IC08 (без покрытия). Фасонная обработка в глубоких впадинах. Руководство см. стр. B125, B128-129 ECT-A2 2-х зубые конические фрезы, угол наклона спирали 30° Обозначение D d ap L Угол конуса (на сторону) Тип хвостовика ECT-A2 02-06/0.5C04H45 2 4 6 45 30° ECT-A2 02-06/1.0C04H45 2 4 6 45 1° ECT-A2 02-06/2.0C04H45 2 4 6 45 2° ECT-A2 02-06/3.0C04H45 2 4 6 45 3° ECT-A2 03-10/0.5C06H55 3 6 10 55 30° ECT-A2 03-10/1.0C06H55 3 6 10 55 1° ECT-A2 03-10/2.0C06H55 3 6 10 55 2° ECT-A2 03-10/3.0C06H55 3 6 10 55 3° ECT-A2 04-15/0.5C06H55 4 6 15 55 30° ECT-A2 04-15/1.0C06H55 4 6 15 55 1° ECT-A2 04-15/2.0C06H55 4 6 15 55 2° ECT-A2 04-15/3.0C06H55 4 6 15 55 3° ECT-A2 05-15/0.5C06H60 5 6 15 60 30° Цилиндрический ECT-A2 05-15/1.0C06H60 5 6 15 60 1° ECT-A2 05-15/2.0C06H60 5 6 15 60 2° ECT-A2 05-15/3.0C06H60 5 6 15 60 3° ECT-A2 06-20/0.5C06H60 6 6 20 60 30° ECT-A2 06-20/1.0C06H60 6 6 20 60 1° ECT-A2 06-20/2.0C06H60 6 6 20 60 2° ECT-A2 06-20/3.0C08H65 6 8 20 65 3° ECT-A2 08-25/0.5C08H70 8 8 25 70 30° ECT-A2 08-25/1.0C08H70 8 8 25 70 1° ECT-A2 08-25/2.0C08H70 8 8 25 70 2° ECT-A2 08-25/3.0C10H75 8 10 25 75 3° Имеющиеся сплавы IC903. Руководство см. стр. B128-129 B114 ISCAR
