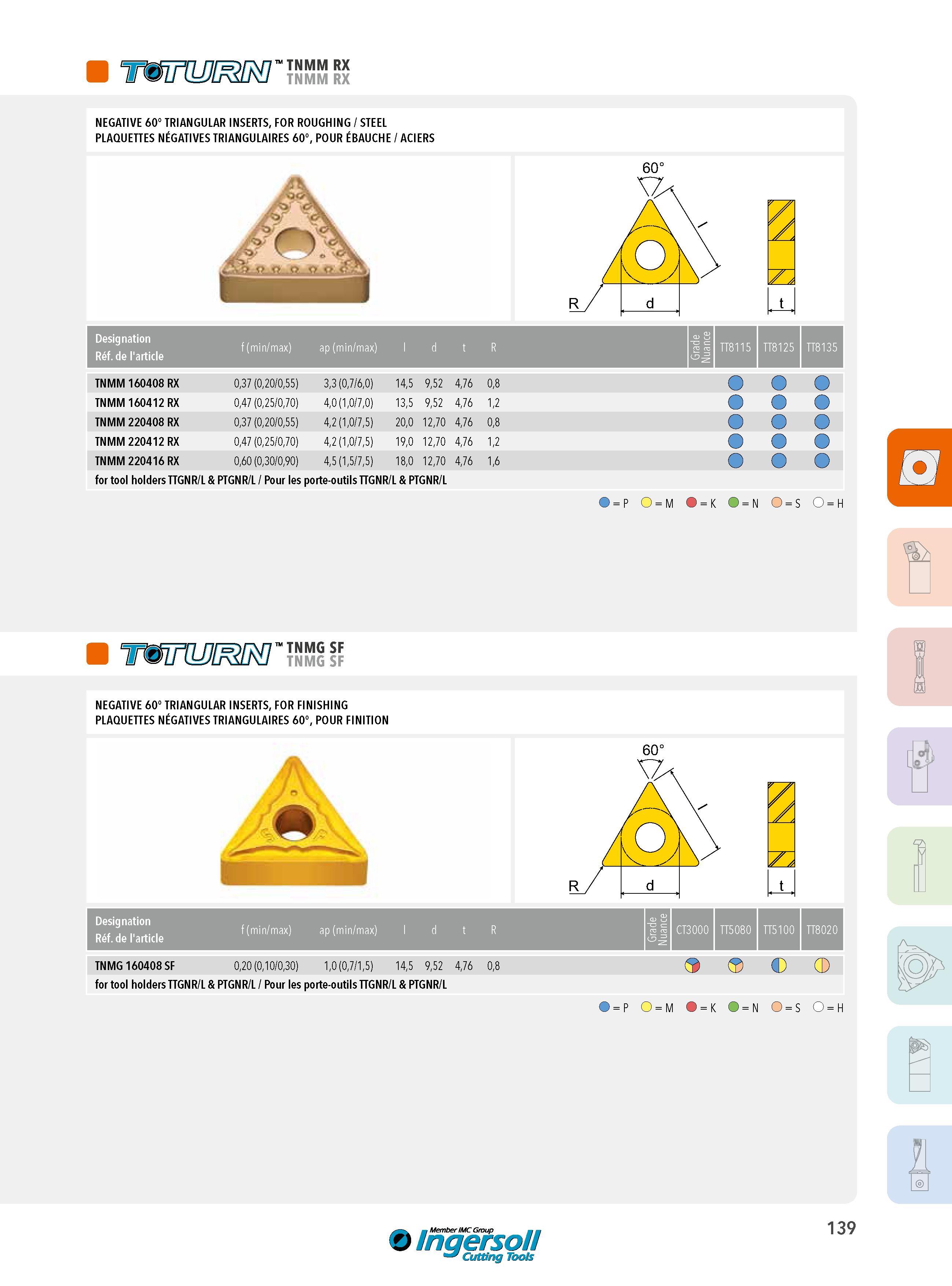

139 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.139

Каталог INGERSOLL 2015 Токарный инструмент Стр. 139 0139 ENG FRA Lab2u

TNMM RX TNMM RX NEGATIVE 60° TRIANGULAR INSERTS, FOR ROUGHING / STEEL PLAQUETTES NÉGATIVES TRIANGULAIRES 60°, POUR ÉBAUCHE / ACIERS A t Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT8115 TT8125 TT8135 TNMM 160408 RX 0,37 (0,20/0,55) 3,3 (0,7/6,0) 14,5 9,52 4,76 0,8 O TNMM 160412 RX 0,47 (0,25/0,70) 4,0 (1,0/7,0) 13,5 9,52 4,76 1,2 TNMM 220408 RX 0,37 (0,20/0,55) 4,2 (1,0/7,5) 20,0 12,70 4,76 0,8 TNMM 220412 RX 0,47 (0,25/0,70) 4,2 (1,0/7,5) 19,0 12,70 4,76 1,2 TNMM 220416 RX 0,60 (0,30/0,90) 4,5 (1,5/7,5) 18,0 12,70 4,76 1,6 for tool holders TTGNR/L & PTGNR/L / Pour les porte-outils TTGNR/L & PTGNR/L O = K O = l TNMG SF TNMG SF NEGATIVE 60° TRIANGULAR INSERTS, FOR FINISHING PLAQUETTES NÉGATIVES TRIANGULAIRES 60°, POUR FINITION 60° I Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance CT3000 TT5080 TT5100 TT8020 TNMG 160408 SF 0,20 (0,10/0,30) 1,0 (0,7/1,5) 14,5 9,52 4,76 0,8 for tool holders TTGNR/L & PTGNR/L / Pour les porte-outils TTGNR/L & PTGNR/L t Ingersoll Cutting Tools 139
