138 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.138

Каталог INGERSOLL 2015 Токарный инструмент Стр. 138 0138 ENG FRA Lab2u

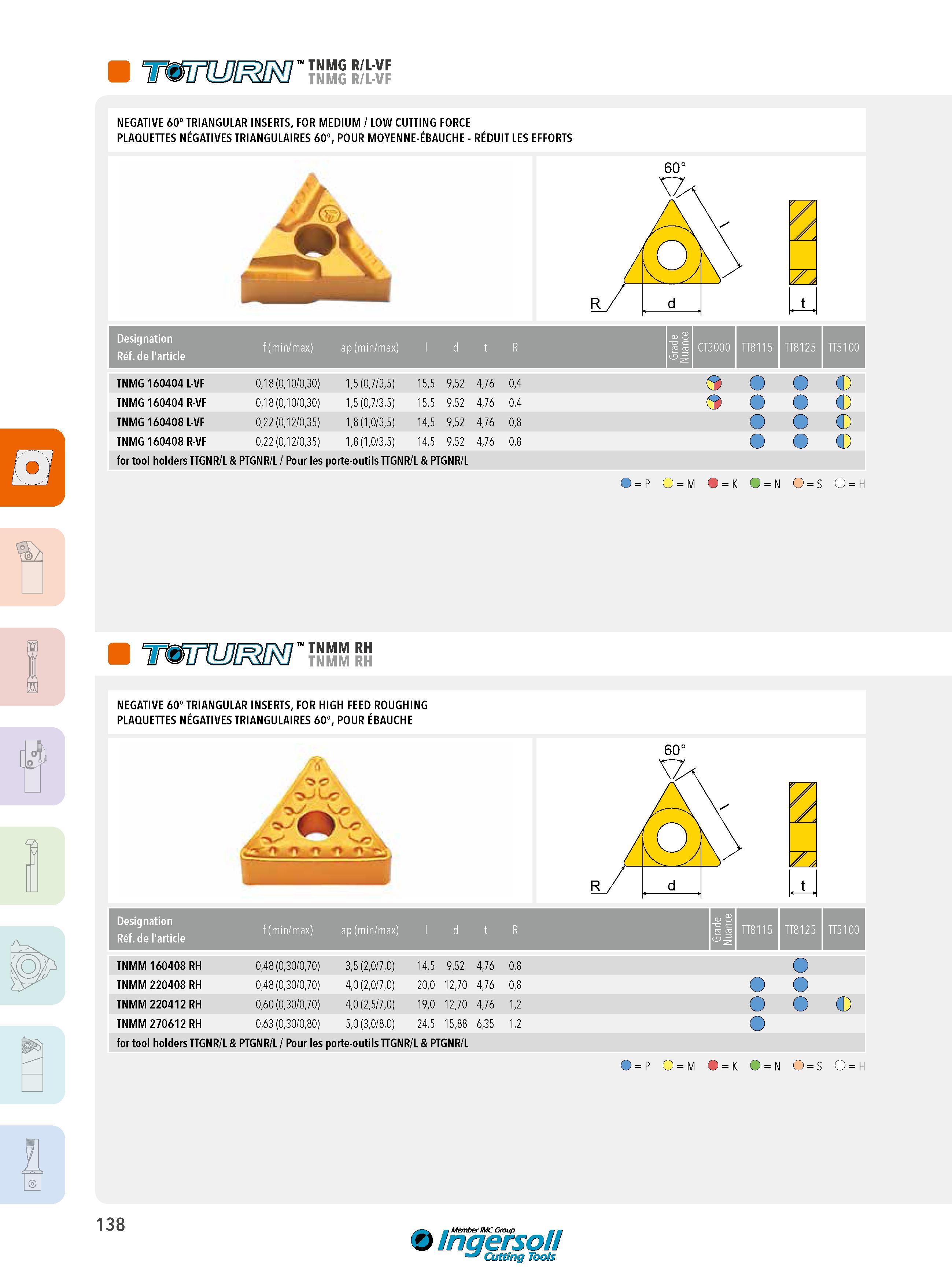

TNMG R/L-VF TNMG R/L-VF NEGATIVE 60° TRIANGULAR INSERTS, FOR MEDIUM / LOW CUTTING FORCE PLAQUETTES NÉGATIVES TRIANGULAIRES 60°, POUR MOYENNE-ÉBAUCHE - RÉDUIT LES EFFORTS r ''X y / :o L / V x, r/ d t Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance CT3000 TT8115 TT8125 TT5100 TNMG 160404 L-VF 0,18 (0,10/0,30) 1,5 (0,7/3,5) 15,5 9,52 4,76 0,4 TNMG 160404 R-VF 0,18 (0,10/0,30) 1,5 (0,7/3,5) 15,5 9,52 4,76 0,4 TNMG 160408 L-VF 0,22 (0,12/0,35) 1,8 (1,0/3,5) 14,5 9,52 4,76 0,8 TNMG 160408 R-VF 0,22 (0,12/0,35) 1,8 (1,0/3,5) 14,5 9,52 4,76 0,8 for tool holders TTGNR/L & PTGNR/L / Pour les porte-outils TTGNR/L & PTGNR/L TNMM RH TNMM RH NEGATIVE 60° TRIANGULAR INSERTS, FOR HIGH FEED ROUGHING PLAQUETTES NÉGATIVES TRIANGULAIRES 60°, POUR ÉBAUCHE S Designation Réf. de l'article f (min/max) ap (min/max) ld t R Grade Nuance TT8115 TT8125 TT5100 TNMM 160408 RH 0,48 (0,30/0,70) 3,5 (2,0/7,0) 14,5 9,52 4,76 0,8 O TNMM 220408 RH 0,48 (0,30/0,70) 4,0 (2,0/7,0) 20,0 12,70 4,76 0,8 TNMM 220412 RH 0,60 (0,30/0,70) 4,0 (2,5/7,0) 19,0 12,70 4,76 1,2 TNMM 270612 RH 0,63 (0,30/0,80) 5,0 (3,0/8,0) 24,5 15,88 6,35 1,2 o for tool holders TTGNR/L & PTGNR/L / Pour les porte-outils TTGNR/L & PTGNR/L t 138 Ingersoll Cutting Tools
