Металлорежущий инструмент и инструментальная оснастка для станков

INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.)




767 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.769
767 Каталог INGERSOLL 2011 Металлорежущий инструмент и инструментальная шпиндельная оснастка для станков Стр. 769

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 769 0767 Lab2u

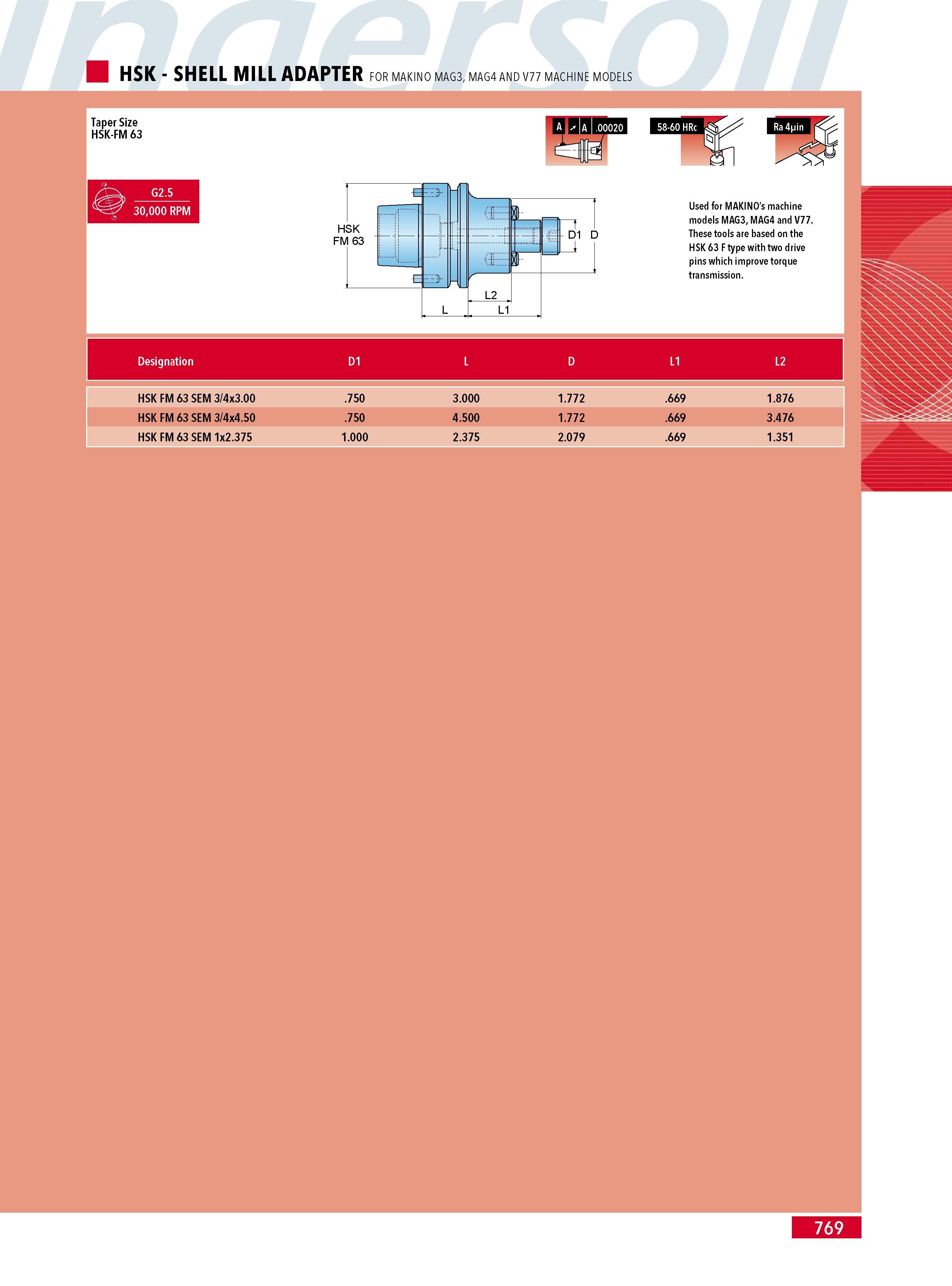

HSK - SHELL MILL ADAPTER FOR MAKINO MAG3 MAG4 AND V77 MACHINE MODELS Taper Size HSK-FM 63 G2.5 30000 RPM HSK FM 63 L2 L1 D1 D Used for MAKINO's machine models MAG3 MAG4 and V77. These tools are based on the HSK 63 F type with two drive pins which improve torque transmission. Designation D1 L D L1 L2 HSK FM 63 SEM 3 4x3.00 .750 3.000 1.772 .669 1.876 HSK FM 63 SEM 3 4x4.50 .750 4.500 1.772 .669 3.476 HSK FM 63 SEM 1x2.375 1.000 2.375 2.079 .669 1.351 L 769

См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table
Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table
Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes
Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table
Современные инструментальные материалы / Cutting tool materials



INGERSOLL

Каталог INGERSOLL 2016 Фрезерный и сверлильный металлорежущий инструмент Фрезы сборные и монолитные Сверла Оснастка инструментальная
Каталог
INGERSOLL
2016
Инструмент
фрезерный и
сверлильный
(нем.яз. / DEU)
(616 страниц)		 Каталог INGERSOLL 2015 Металлорежущий токарный инструмент Резцы Державки Сменные режущие многогранные пластины для точения на станках
Каталог
INGERSOLL
2015
Токарный
инструмент
(ENG FRA)
(560 страниц)
Каталог INGERSOLL 2014 Металлорежущий инструмент
Каталог
INGERSOLL
2014
Фрезерный
инструмент
(668 страниц)
Каталог INGERSOLL 2011 Металлорежущий инструмент и инструментальная шпиндельная оснастка для станков
Каталог
INGERSOLL
2011
Инструмент
и оснастка
(англ. яз. / ENG)
(1440 страниц)





Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs



Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.)

764 HSK - SHELL MILL ADAPTER - METRIC Taper Size HSK-E 32 40 50 & 63 15000 RPM HSK E 32 HSK E 32 HSK E 40 HSK E 40 HSK E 50 HSK E 63 HSK E 63 SEM 16x50 SEM 22x50 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 766764 765 HSK - SHELL MILL ADAPTER - METRIC Taper Size HSK-A 40 50 63 & 100 G2 5 15000 RPM Designation HSK-A D1 L D L1 L2 HSK A 40 SEM 22 40 22 47 50 19 30 HSK A 40 SE Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 767765 766 768 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 768766 768 HSK - SHELL MILL ADAPTER FOR MAKINO MAG3 MAG4 AND V77 MACHINE MODELS - METRIC Taper Size HSK-FM 63 30000 RPM HSK FM 63 L2 L1 T D1 D Used for MAKINO's machine Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 770768 769 HSK - MORSE TAPER ADAPTER - METRIC Designation HSK-A K D L L1 HSKA 50 MT1X100 50 MT1 25 100 74 HSKA 50 MT2X120 50 MT2 32 120 94 HSKA 50 MT3X140 50 MT3 40 140 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 771769 770 HSK - SHORT ER COLLET CHUCK - METRIC Taper Size HSK-A 63 and 100 G2 5 20000 RPM Designation HSK-A Range D L L1 L2 G1 HSKA63ER32SHORT 63 2-20 50 84 5 56 1 9 5 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 772770



---

---
