Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

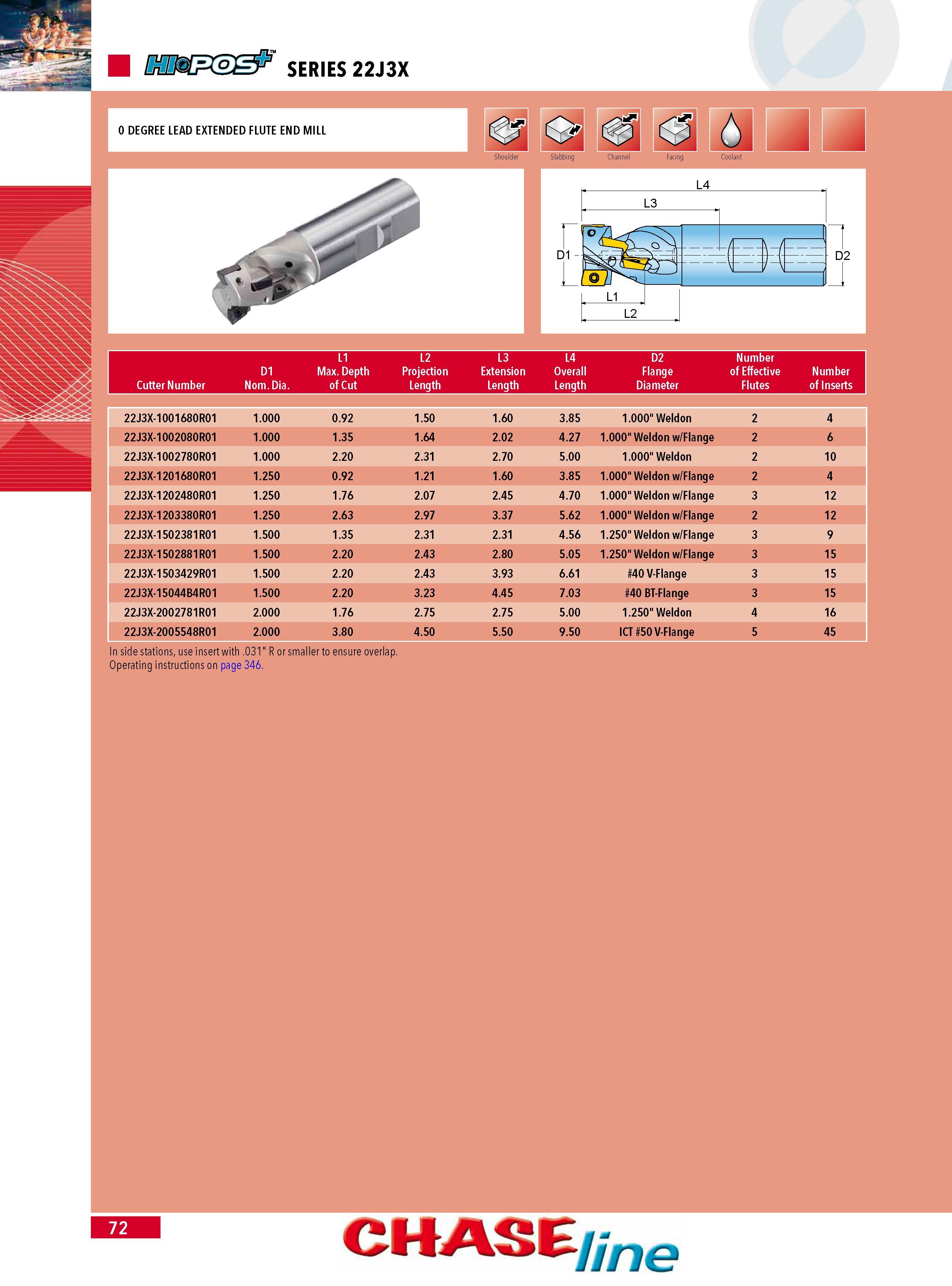

70 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.72 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 72 0070 Lab2u SERIES 22J3X 22J3X-1001680R01 1.000 0.92 1.50 1.60 3.85 1.000" Weldon 2 4 22J3X-1002080R01 1.000 1.35 1.64 2.02 4.27 1.000" Weldon w Flange 2 6 22J3X-1002780R01 1.000 2.20 2.31 2.70 5.00 1.000" Weldon 2 10 22J3X-1201680R01 1.250 0.92 1.21 1.60 3.85 1.000" Weldon w Flange 2 4 22J3X-1202480R01 1.250 1.76 2.07 2.45 4.70 1.000" Weldon w Flange 3 12 22J3X-1203380R01 1.250 2.63 2.97 3.37 5.62 1.000" Weldon w Flange 2 12 22J3X-1502381R01 1.500 1.35 2.31 2.31 4.56 1.250" Weldon w Flange 3 9 22J3X-1502881R01 1.500 2.20 2.43 2.80 5.05 1.250" Weldon w Flange 3 15 22J3X-1503429R01 1.500 2.20 2.43 3.93 6.61 40 V-Flange 3 15 22J3X-15044B4R01 1.500 2.20 3.23 4.45 7.03 40 BT-Flange 3 15 22J3X-2002781R01 2.000 1.76 2.75 2.75 5.00 1.250" Weldon 4 16 22J3X-2005548R01 2.000 3.80 4.50 5.50 9.50 ICT 50 V-Flange 5 45 In side stations use insert with .031 R or smaller to ensure overlap. Operating instructions on page 346. 72 CHASE ne |
|||||
