INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.)

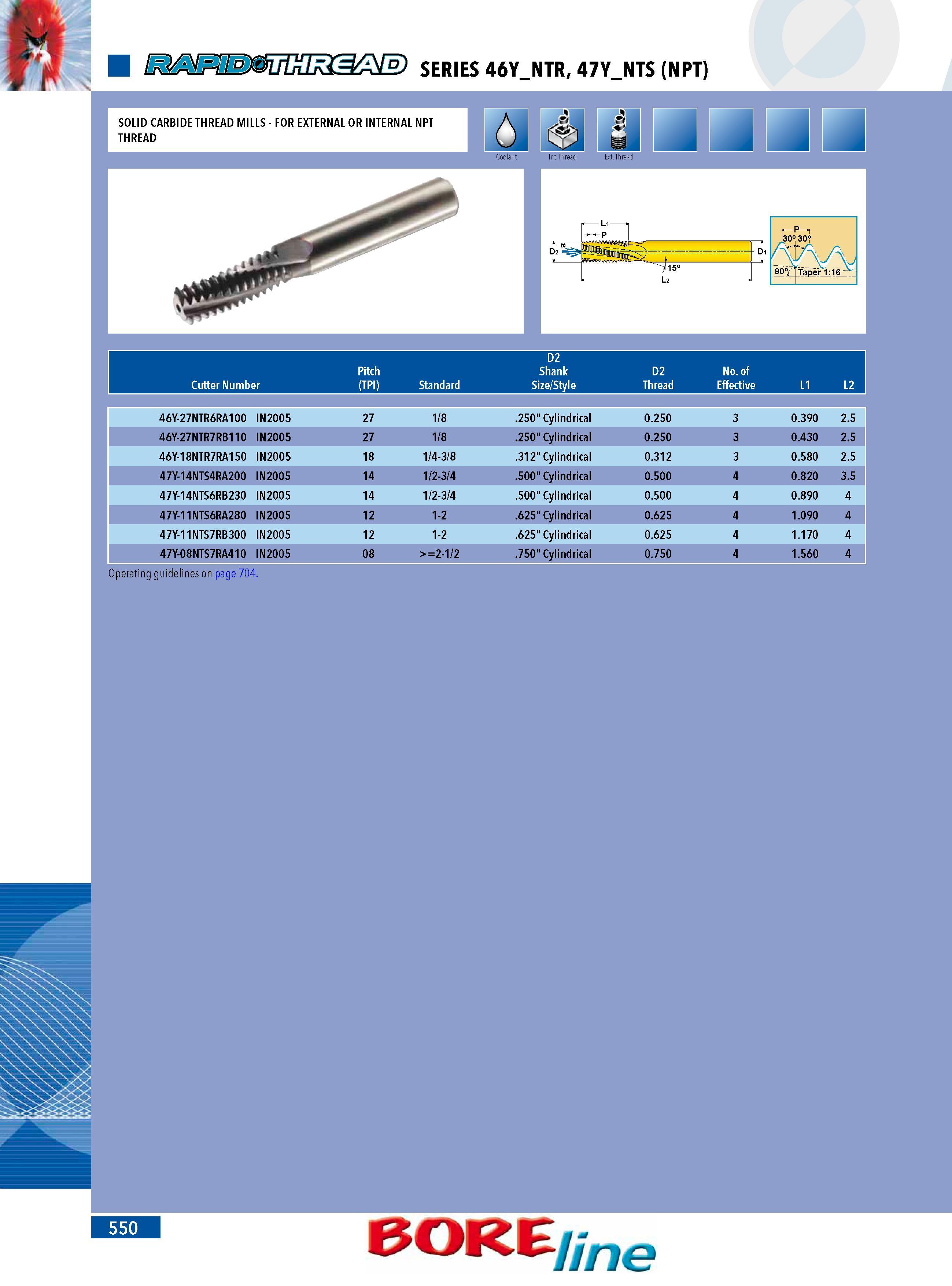

548 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.550
548 Каталог INGERSOLL 2011 Металлорежущий инструмент и инструментальная шпиндельная оснастка для станков Стр. 550

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 550 0548 Lab2u

SERIES 46YNTR 47YNTS (NPT) SOLID CARBIDE THREAD MILLS - FOR EXTERNAL OR INTERNAL NPT THREAD Cutter Number Pitch (TPI) Standard D2 Shank Size Style D2 Thread No. of Effective L1 L2 46Y-27NTR6RA100 IN2005 27 1 8 .250" Cylindrical 0.250 3 0.390 2.5 46Y-27NTR7RB110 IN2005 27 1 8 .250" Cylindrical 0.250 3 0.430 2.5 46Y-18NTR7RA150 IN2005 18 1 4-3 8 .312" Cylindrical 0.312 3 0.580 2.5 47Y-14NTS4RA200 IN2005 14 1 2-3 4 .500" Cylindrical 0.500 4 0.820 3.5 47Y-14NTS6RB230 IN2005 14 1 2-3 4 .500" Cylindrical 0.500 4 0.890 4 47Y-11NTS6RA280 IN2005 12 1-2 .625" Cylindrical 0.625 4 1.090 4 47Y-11NTS7RB300 IN2005 12 1-2 .625" Cylindrical 0.625 4 1.170 4 47Y-08NTS7RA410 IN2005 08 2-1 2 .750" Cylindrical 0.750 4 1.560 4 Operating guidelines on page 704.
