Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||
524 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.526 |
|||||

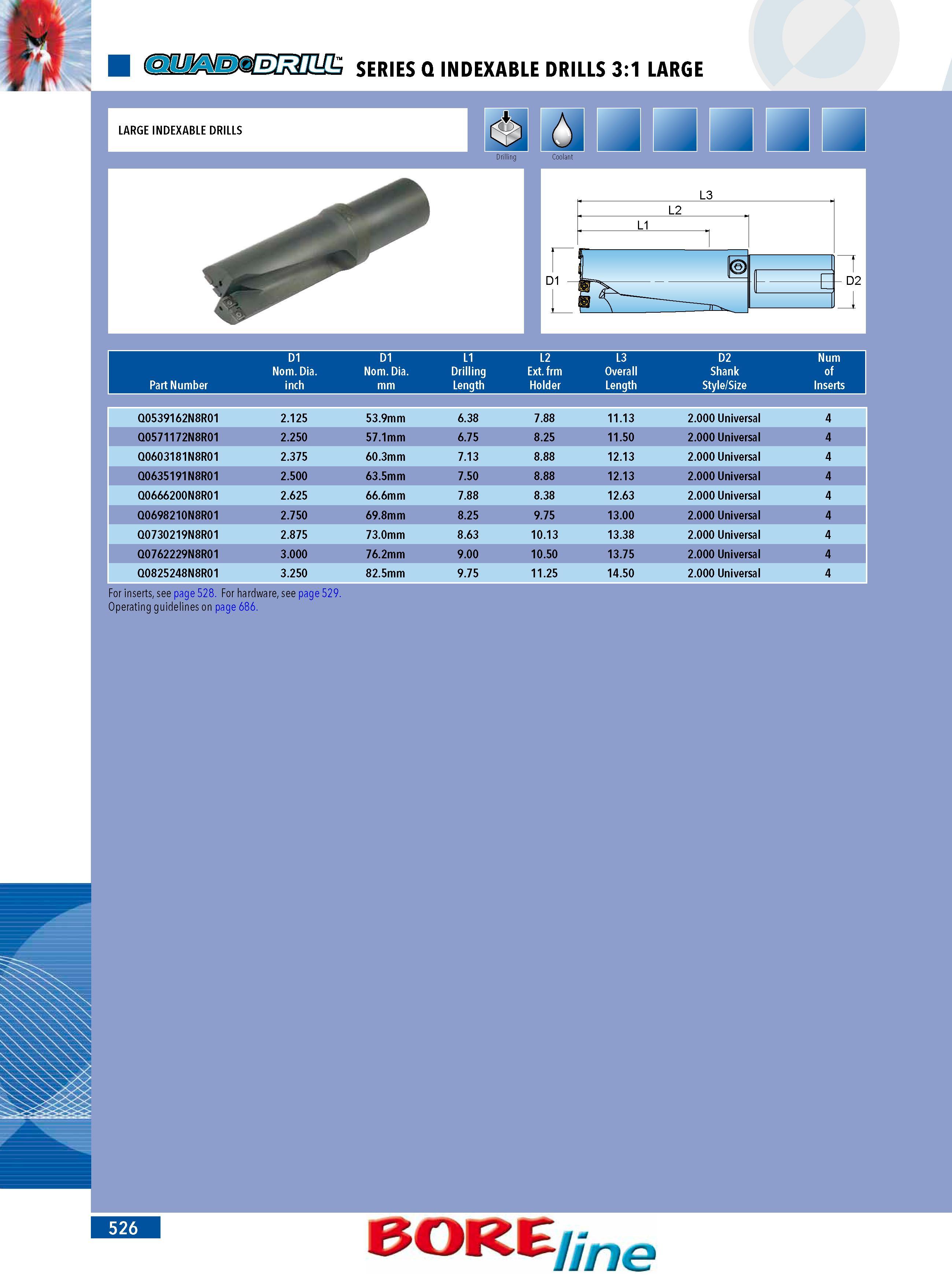

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 526 0524 Lab2u SERIES Q INDEXABLE DRILLS 3:1 LARGE LARGE INDEXABLE DRILLS Drilling Coolant S-D2 Part Number D1 Nom. Dia. inch D1 Nom. Dia. mm L1 Drilling Length L2 Ext. frm Holder L3 Overall Length D2 Shank Style Size Num of Inserts Q0539162N8R01 2.125 53.9mm 6.38 7.88 11.13 2.000 Universal 4 Q0571172N8R01 2.250 57.1mm 6.75 8.25 11.50 2.000 Universal 4 Q0603181N8R01 2.375 60.3mm 7.13 8.88 12.13 2.000 Universal 4 Q0635191N8R01 2.500 63.5mm 7.50 8.88 12.13 2.000 Universal 4 Q0666200N8R01 2.625 66.6mm 7.88 8.38 12.63 2.000 Universal 4 Q0698210N8R01 2.750 69.8mm 8.25 9.75 13.00 2.000 Universal 4 Q0730219N8R01 2.875 73.0mm 8.63 10.13 13.38 2.000 Universal 4 Q0762229N8R01 3.000 76.2mm 9.00 10.50 13.75 2.000 Universal 4 Q0825248N8R01 3.250 82.5mm 9.75 11.25 14.50 2.000 Universal 4 For inserts see page 528. For hardware see page 529. Operating guidelines on page 686. |
|||||
