Металлорежущий инструмент и инструментальная оснастка для станков

INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.)

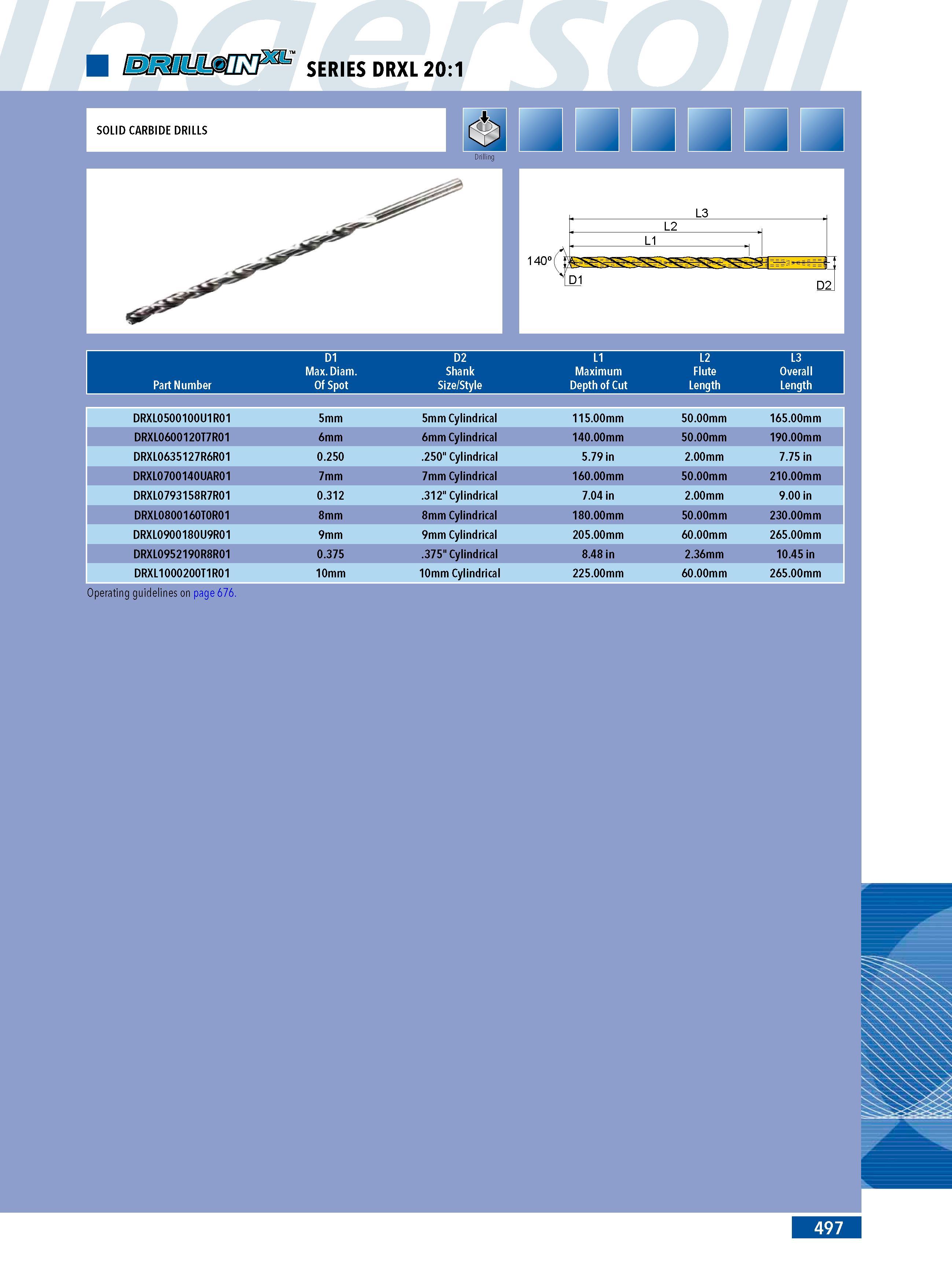

495 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.497
495 Каталог INGERSOLL 2011 Металлорежущий инструмент и инструментальная шпиндельная оснастка для станков Стр. 497

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 497 0495 Lab2u

D1 D2 L1 L2 L3 Max. Diam. Shank Maximum Flute Overall Part Number Of Spot Size Style Depth of Cut Length Length DRXL0500100U1R01 5mm 5mm Cylindrical 115.00mm 50.00mm 165.00mm DRXL0600120T7R01 6mm 6mm Cylindrical 140.00mm 50.00mm 190.00mm DRXL0635127R6R01 0.250 .250" Cylindrical 5.79 in 2.00mm 7.75 in DRXL0700140UAR01 7mm 7mm Cylindrical 160.00mm 50.00mm 210.00mm DRXL0793158R7R01 0.312 .312" Cylindrical 7.04 in 2.00mm 9.00 in DRXL0800160T0R01 8mm 8mm Cylindrical 180.00mm 50.00mm 230.00mm DRXL0900180U9R01 9mm 9mm Cylindrical 205.00mm 60.00mm 265.00mm DRXL0952190R8R01 0.375 .375" Cylindrical 8.48 in 2.36mm 10.45 in DRXL1000200T1R01 10mm 10mm Cylindrical 225.00mm 60.00mm 265.00mm Operating guidelines on page 676. 497

См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table
Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table
Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes
Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table
Современные инструментальные материалы / Cutting tool materials



INGERSOLL

Каталог INGERSOLL 2016 Фрезерный и сверлильный металлорежущий инструмент Фрезы сборные и монолитные Сверла Оснастка инструментальная
Каталог
INGERSOLL
2016
Инструмент
фрезерный и
сверлильный
(нем.яз. / DEU)
(616 страниц)		 Каталог INGERSOLL 2015 Металлорежущий токарный инструмент Резцы Державки Сменные режущие многогранные пластины для точения на станках
Каталог
INGERSOLL
2015
Токарный
инструмент
(ENG FRA)
(560 страниц)
Каталог INGERSOLL 2014 Металлорежущий инструмент
Каталог
INGERSOLL
2014
Фрезерный
инструмент
(668 страниц)
Каталог INGERSOLL 2011 Металлорежущий инструмент и инструментальная шпиндельная оснастка для станков
Каталог
INGERSOLL
2011
Инструмент
и оснастка
(англ. яз. / ENG)
(1440 страниц)





Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs



Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.)

492 imm SERIES DR 5:1 SOLID CARBIDE DRILLS Drilling Coolant 1407 L3 D2 Part Number D1 Max Diam Of Spot (inch) D1 Max Diam Of Spot (mm) D2 Shank Size Style L1 Max Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 494492 493 D1 D1 D2 L1 L2 L3 Max Diam Max Diam Shank Maximum Flute Overall Part Number Of Spot (inch) Of Spot (mm) Size Style Depth of Cut Length Length DR0700043T0R01 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 495493 494 imm SERIES DR 5:1 SOLID CARBIDE DRILLS Drilling Coolant 1407 L3 D2 Part Number D1 Max Diam Of Spot (inch) D1 Max Diam Of Spot (mm) D2 Shank Size Style L1 Max Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 496494 496 SERIES Y REPLACEABLE POINT BODIES 3:1 REPLACEABLE POINT DRILLS Drilling L3 2953 to 7047 range I L3 L2 L1 7087 to 1 0197 range For Qwik-Twist replaceable tip Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 498496 497 HARDWARE 1 Clamping Key Optional Torque Key YD0750022B9R01 KDCM-8 TKDCM-8 YD0800024B9R01 KDCM-8 TKDCM-8 YD0850025B9R01 KDCM-8 TKDCM-8 YD0900027B9R01 KDCM-9 T Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 499497 498 a 4331- 4488 11 0-11 4 YD1100055C0R01 2 16 2 76 4 65 625 Cyl 0 79 11 CB110-01 No 4528- 4685 11 5-11 9 YD1150057C0R01 2 26 2 87 4 76 625 Cyl 0 79 11 CB115-01 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр. 500498



---

---
