Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

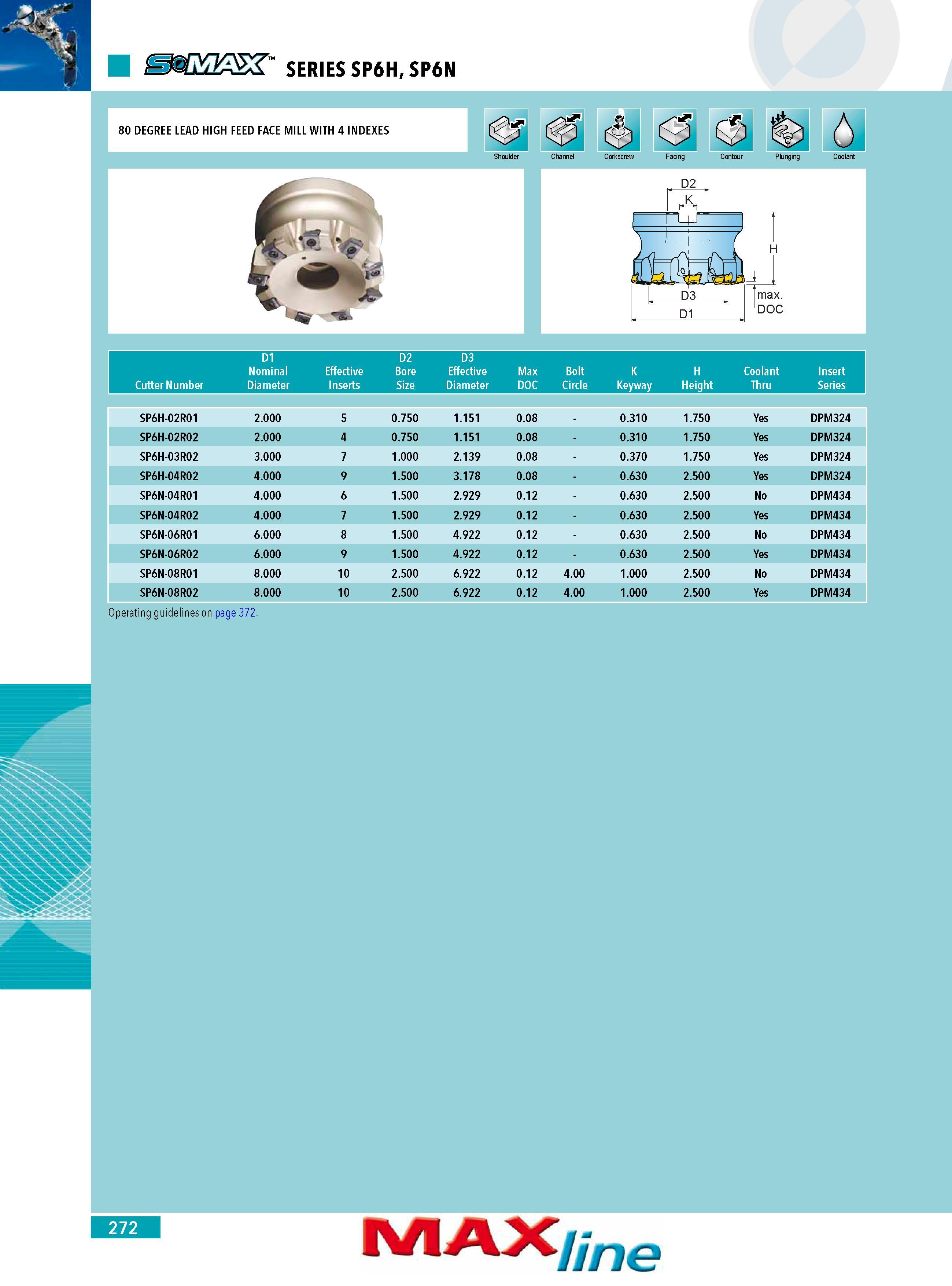

270 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.272 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 272 0270 Lab2u D2 D1 D2 D3 Nominal Effective Bore Effective Max Bolt K H Coolant Insert Cutter Number Diameter Inserts Size Diameter DOC Circle Keyway Height Thru Series SP6H-02R01 2.000 5 0.750 1.151 0.08 0.310 1.750 Yes DPM324 SP6H-02R02 2.000 4 0.750 1.151 0.08 0.310 1.750 Yes DPM324 SP6H-03R02 3.000 7 1.000 2.139 0.08 0.370 1.750 Yes DPM324 SP6H-04R02 4.000 9 1.500 3.178 0.08 0.630 2.500 Yes DPM324 SP6N-04R01 4.000 6 1.500 2.929 0.12 0.630 2.500 No DPM434 SP6N-04R02 4.000 7 1.500 2.929 0.12 0.630 2.500 Yes DPM434 SP6N-06R01 6.000 8 1.500 4.922 0.12 0.630 2.500 No DPM434 SP6N-06R02 6.000 9 1.500 4.922 0.12 0.630 2.500 Yes DPM434 SP6N-08R01 8.000 10 2.500 6.922 0.12 4.00 1.000 2.500 No DPM434 SP6N-08R02 8.000 10 2.500 6.922 0.12 4.00 1.000 2.500 Yes DPM434 Operating guidelines on page 372. 272 IN I AX ne |
|||||
