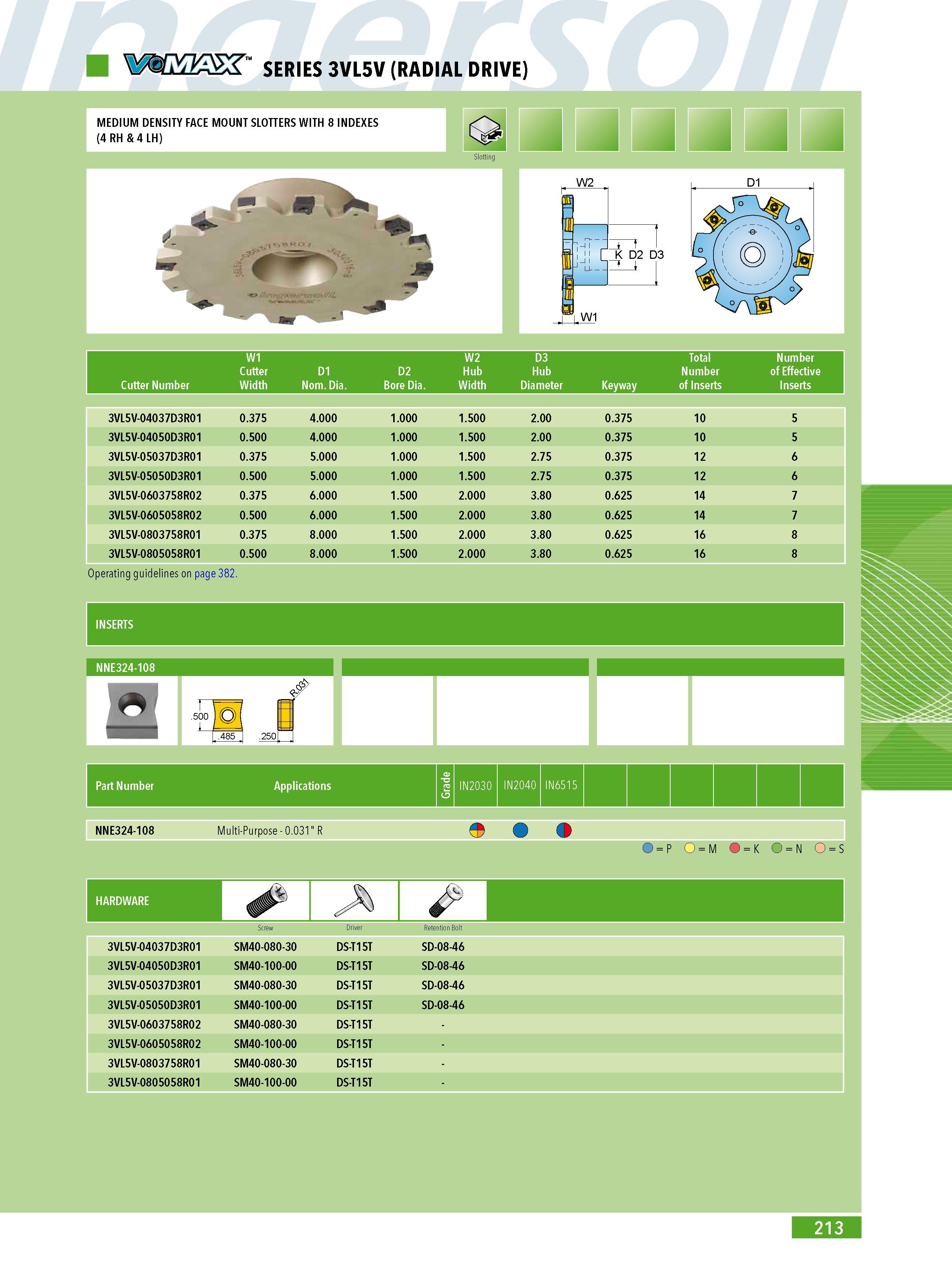

211 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.213 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 213 0211 Lab2u SERIES 3VL5V (RADIAL DRIVE) MEDIUM DENSITY FACE MOUNT SLOTTERS WITH 8 INDEXES (4 RH & 4 LH) W1 W2 D3 Total Number Cutter D1 D2 Hub Hub Number of Effective Cutter Number Width Nom. Dia. Bore Dia. Width Diameter Keyway of Inserts Inserts 3VL5V-04037D3R01 0.375 4.000 1.000 1.500 2.00 0.375 10 5 3VL5V-04050D3R01 0.500 4.000 1.000 1.500 2.00 0.375 10 5 3VL5V-05037D3R01 0.375 5.000 1.000 1.500 2.75 0.375 12 6 3VL5V-05050D3R01 0.500 5.000 1.000 1.500 2.75 0.375 12 6 3VL5V-0603758R02 0.375 6.000 1.500 2.000 3.80 0.625 14 7 3VL5V-0605058R02 0.500 6.000 1.500 2.000 3.80 0.625 14 7 3VL5V-0803758R01 0.375 8.000 1.500 2.000 3.80 0.625 16 8 3VL5V-0805058R01 0.500 8.000 1.500 2.000 3.80 0.625 16 8 Operating guidelines on page 382. Part Number NNE324-108 Multi-Purpose - 0.031 R O P O M O K O N O S Screw Driver Retention Bolt 3VL5V-04037D3R01 SM40-080-30 DS-T15T SD-08-46 3VL5V-04050D3R01 SM40-100-00 DS-T15T SD-08-46 3VL5V-05037D3R01 SM40-080-30 DS-T15T SD-08-46 3VL5V-05050D3R01 SM40-100-00 DS-T15T SD-08-46 3VL5V-0603758R02 SM40-080-30 DS-T15T 3VL5V-0605058R02 SM40-100-00 DS-T15T 3VL5V-0803758R01 SM40-080-30 DS-T15T 3VL5V-0805058R01 SM40-100-00 DS-T15T 213 |
|||||
