Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

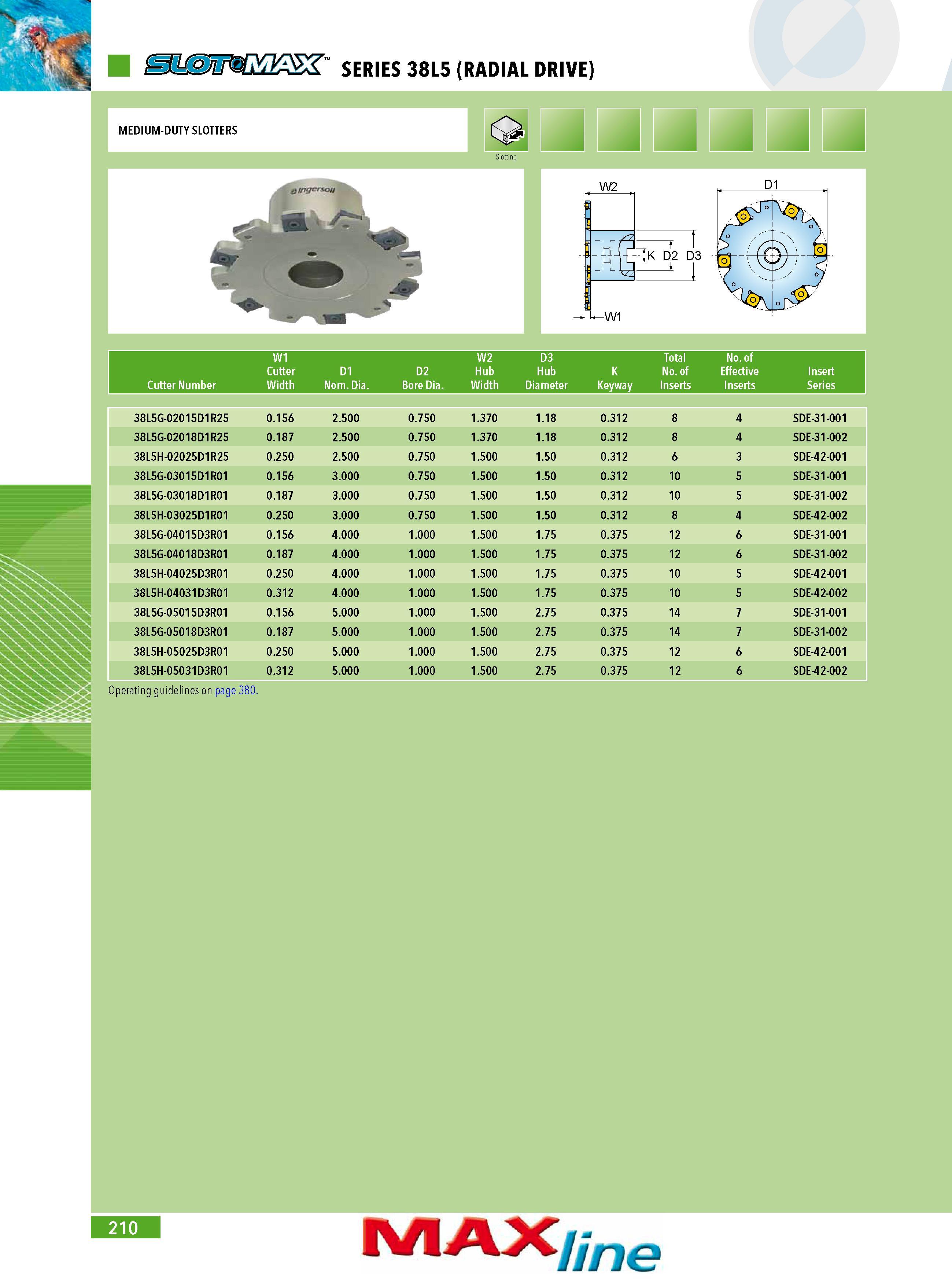

208 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.210 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 210 0208 Lab2u W1 W2 D3 Cutter D1 D2 Hub Hub K Cutter Number Width Nom. Dia. Bore Dia. Width Diameter Keyway I 38L5G-02015D1R25 0.156 2.500 0.750 1.370 1.18 0.312 8 4 SDE-31-001 38L5G-02018D1R25 0.187 2.500 0.750 1.370 1.18 0.312 8 4 SDE-31-002 38L5H-02025D1R25 0.250 2.500 0.750 1.500 1.50 0.312 6 3 SDE-42-001 38L5G-03015D1R01 0.156 3.000 0.750 1.500 1.50 0.312 10 5 SDE-31-001 38L5G-03018D1R01 0.187 3.000 0.750 1.500 1.50 0.312 10 5 SDE-31-002 38L5H-03025D1R01 0.250 3.000 0.750 1.500 1.50 0.312 8 4 SDE-42-002 38L5G-04015D3R01 0.156 4.000 1.000 1.500 1.75 0.375 12 6 SDE-31-001 38L5G-04018D3R01 0.187 4.000 1.000 1.500 1.75 0.375 12 6 SDE-31-002 38L5H-04025D3R01 0.250 4.000 1.000 1.500 1.75 0.375 10 5 SDE-42-001 38L5H-04031D3R01 0.312 4.000 1.000 1.500 1.75 0.375 10 5 SDE-42-002 38L5G-05015D3R01 0.156 5.000 1.000 1.500 2.75 0.375 14 7 SDE-31-001 38L5G-05018D3R01 0.187 5.000 1.000 1.500 2.75 0.375 14 7 SDE-31-002 38L5H-05025D3R01 0.250 5.000 1.000 1.500 2.75 0.375 12 6 SDE-42-001 38L5H-05031D3R01 0.312 5.000 1.000 1.500 2.75 0.375 12 6 SDE-42-002 Operating guidelines on page 380. 210 IN I AX ne |
|||||
