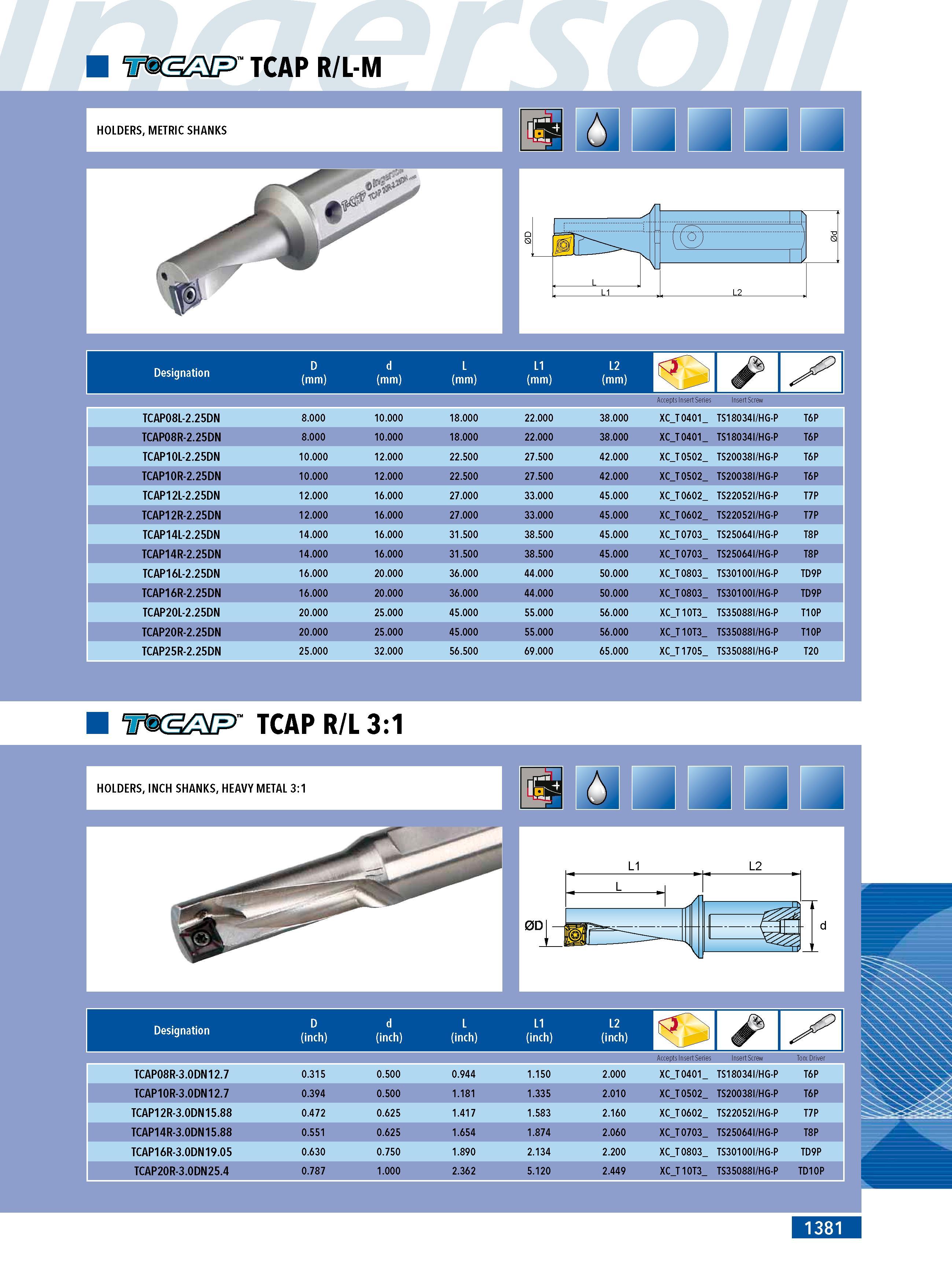

1379 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1381 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1381 1379 Lab2u TCAP R L-M HOLDERS METRIC SHANKS Designation D (mm) d (mm) L (mm) L1 (mm) L2 (mm) Accepts Insert Series Insert Screw TCAP08L-2.25DN 8.000 10.000 18.000 22.000 38.000 XCT0401 TS18034I HG-P T6P TCAP08R-2.25DN 8.000 10.000 18.000 22.000 38.000 XCT0401 TS18034I HG-P T6P TCAP10L-2.25DN 10.000 12.000 22.500 27.500 42.000 XCT 0502 TS20038I HG-P T6P TCAP10R-2.25DN 10.000 12.000 22.500 27.500 42.000 XCT 0502 TS20038I HG-P T6P TCAP12L-2.25DN 12.000 16.000 27.000 33.000 45.000 XCT 0602 TS22052I HG-P T7P TCAP12R-2.25DN 12.000 16.000 27.000 33.000 45.000 XCT 0602 TS22052I HG-P T7P TCAP14L-2.25DN 14.000 16.000 31.500 38.500 45.000 XCT 0703 TS25064I HG-P T8P TCAP14R-2.25DN 14.000 16.000 31.500 38.500 45.000 XCT 0703 TS25064I HG-P T8P TCAP16L-2.25DN 16.000 20.000 36.000 44.000 50.000 XCT 0803 TS30100I HG-P TD9P TCAP16R-2.25DN 16.000 20.000 36.000 44.000 50.000 XCT 0803 TS30100I HG-P TD9P TCAP20L-2.25DN 20.000 25.000 45.000 55.000 56.000 XCT10T3 TS35088I HG-P T10P TCAP20R-2.25DN 20.000 25.000 45.000 55.000 56.000 XCT10T3 TS35088I HG-P T10P TCAP25R-2.25DN 25.000 32.000 56.500 69.000 65.000 XCT1705 TS35088I HG-P T20 'u SSNP' TCAP R L 3:1 Designation D (inch) d (inch) L (inch) L1 (inch) (inifh) Cj Accepts Insert Series Insert Screw Torx Driver TCAP08R-3.0DN12.7 0.315 0.500 0.944 1.150 2.000 XCT0401 TS18034I HG-P T6P TCAP10R-3.0DN12.7 0.394 0.500 1.181 1.335 2.010 XCT 0502 TS20038I HG-P T6P TCAP12R-3.0DN15.88 0.472 0.625 1.417 1.583 2.160 XCT 0602 TS22052I HG-P T7P TCAP14R-3.0DN15.88 0.551 0.625 1.654 1.874 2.060 XCT 0703 TS25064I HG-P T8P TCAP16R-3.0DN19.05 0.630 0.750 1.890 2.134 2.200 XCT 0803 TS30100I HG-P TD9P TCAP20R-3.0DN25.4 0.787 1.000 2.362 5.120 2.449 XCT10T3 TS35088I HG-P TD10P 1381 |
|||||
