Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||
1304 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1306 |
|||||

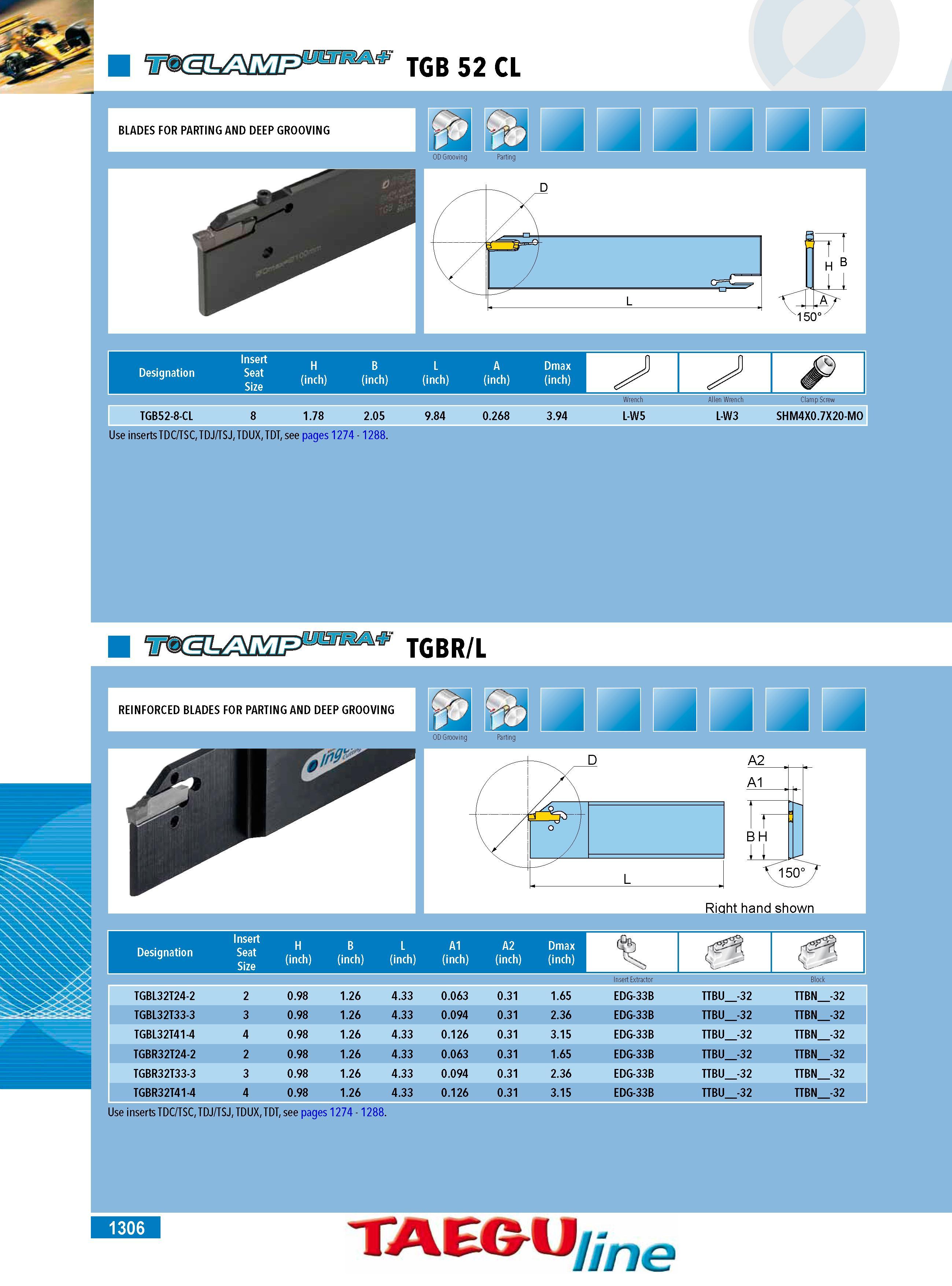

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1306 1304 Lab2u TGB 52 CL BLADES FOR PARTING AND DEEP GROOVING Use inserts TDC TSC TDJ TSJ TDUX TDT see pages 1274 - 1288. Designation Insert Seat Size H (inch) B (inch) L (inch) A (inch) Dmax (inch) Wrench Allen Wrench Clamp Screw TGB52-8-CL 8 1.78 2.05 9.84 0.268 3.94 L-W5 L-W3 SHM4X0.7X20-MO TGBR L REINFORCED BLADES FOR PARTING AND DEEP GROOVING OD Grooving Parting Designation s' D o j L Right hand shown H B L A1 A2 Dmax (inch) (inch) (inch) (inch) (inch) (inch) TGBL32T24-2 2 0.98 1.26 4.33 0.063 0.31 1.65 EDG-33B TTBU -32 TTBN -32 TGBL32T33-3 3 0.98 1.26 4.33 0.094 0.31 2.36 EDG-33B TTBU -32 TTBN -32 TGBL32T41-4 4 0.98 1.26 4.33 0.126 0.31 3.15 EDG-33B TTBU -32 TTBN -32 TGBR32T24-2 2 0.98 1.26 4.33 0.063 0.31 1.65 EDG-33B TTBU -32 TTBN -32 TGBR32T33-3 3 0.98 1.26 4.33 0.094 0.31 2.36 EDG-33B TTBU -32 TTBN -32 TGBR32T41-4 4 0.98 1.26 4.33 0.126 0.31 3.15 EDG-33B TTBU -32 TTBN -32 Use inserts TDC TSC TDJ TSJ TDUX TDT see pages 1274 - 1288. Insert Seat Size Insert Extractor Block TAEGU line 1306 |
|||||
