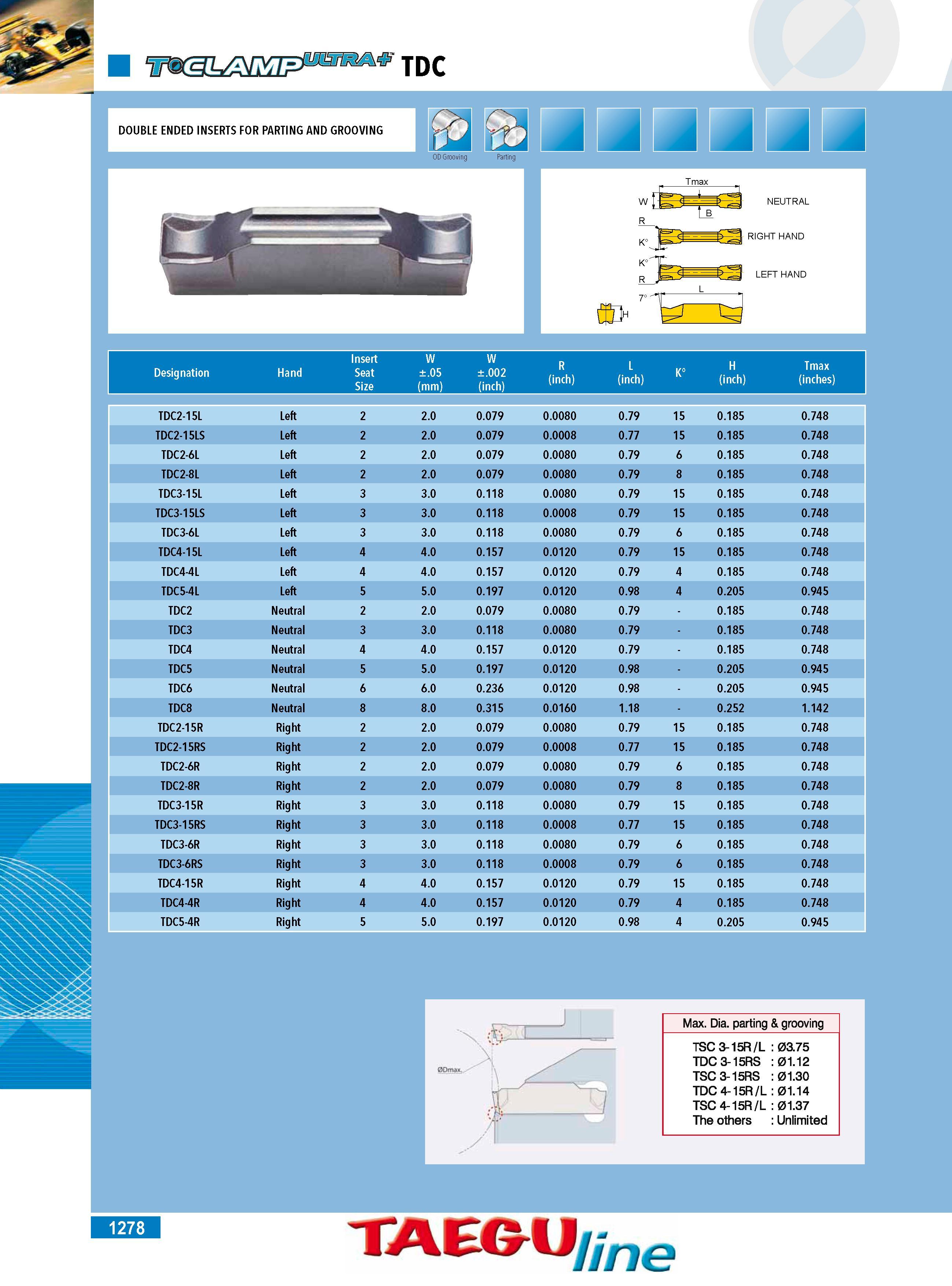

TDC DOUBLE ENDED INSERTS FOR PARTING AND GROOVING OD Grooving Parting Designation Hand Insert Seat Size W .05 (mm) W .002 (inch) R (inch) L (inch) K H (inch) Tmax (inches) TDC2-15L Left 2 2.0 0.079 0.0080 0.79 15 0.185 0.748 TDC2-15LS Left 2 2.0 0.079 0.0008 0.77 15 0.185 0.748 TDC2-6L Left 2 2.0 0.079 0.0080 0.79 6 0.185 0.748 TDC2-8L Left 2 2.0 0.079 0.0080 0.79 8 0.185 0.748 TDC3-15L Left 3 3.0 0.118 0.0080 0.79 15 0.185 0.748 TDC3-15LS Left 3 3.0 0.118 0.0008 0.79 15 0.185 0.748 TDC3-6L Left 3 3.0 0.118 0.0080 0.79 6 0.185 0.748 TDC4-15L Left 4 4.0 0.157 0.0120 0.79 15 0.185 0.748 TDC4-4L Left 4 4.0 0.157 0.0120 0.79 4 0.185 0.748 TDC5-4L Left 5 5.0 0.197 0.0120 0.98 4 0.205 0.945 TDC2 Neutral 2 2.0 0.079 0.0080 0.79 0.185 0.748 TDC3 Neutral 3 3.0 0.118 0.0080 0.79 0.185 0.748 TDC4 Neutral 4 4.0 0.157 0.0120 0.79 0.185 0.748 TDC5 Neutral 5 5.0 0.197 0.0120 0.98 0.205 0.945 TDC6 Neutral 6 6.0 0.236 0.0120 0.98 0.205 0.945 TDC8 Neutral 8 8.0 0.315 0.0160 1.18 0.252 1.142 TDC2-15R Right 2 2.0 0.079 0.0080 0.79 15 0.185 0.748 TDC2-15RS Right 2 2.0 0.079 0.0008 0.77 15 0.185 0.748 TDC2-6R Right 2 2.0 0.079 0.0080 0.79 6 0.185 0.748 TDC2-8R Right 2 2.0 0.079 0.0080 0.79 8 0.185 0.748 TDC3-15R Right 3 3.0 0.118 0.0080 0.79 15 0.185 0.748 TDC3-15RS Right 3 3.0 0.118 0.0008 0.77 15 0.185 0.748 TDC3-6R Right 3 3.0 0.118 0.0080 0.79 6 0.185 0.748 TDC3-6RS Right 3 3.0 0.118 0.0008 0.79 6 0.185 0.748 TDC4-15R Right 4 4.0 0.157 0.0120 0.79 15 0.185 0.748 TDC4-4R Right 4 4.0 0.157 0.0120 0.79 4 0.185 0.748 TDC5-4R Right 5 5.0 0.197 0.0120 0.98 4 0.205 0.945 1278
