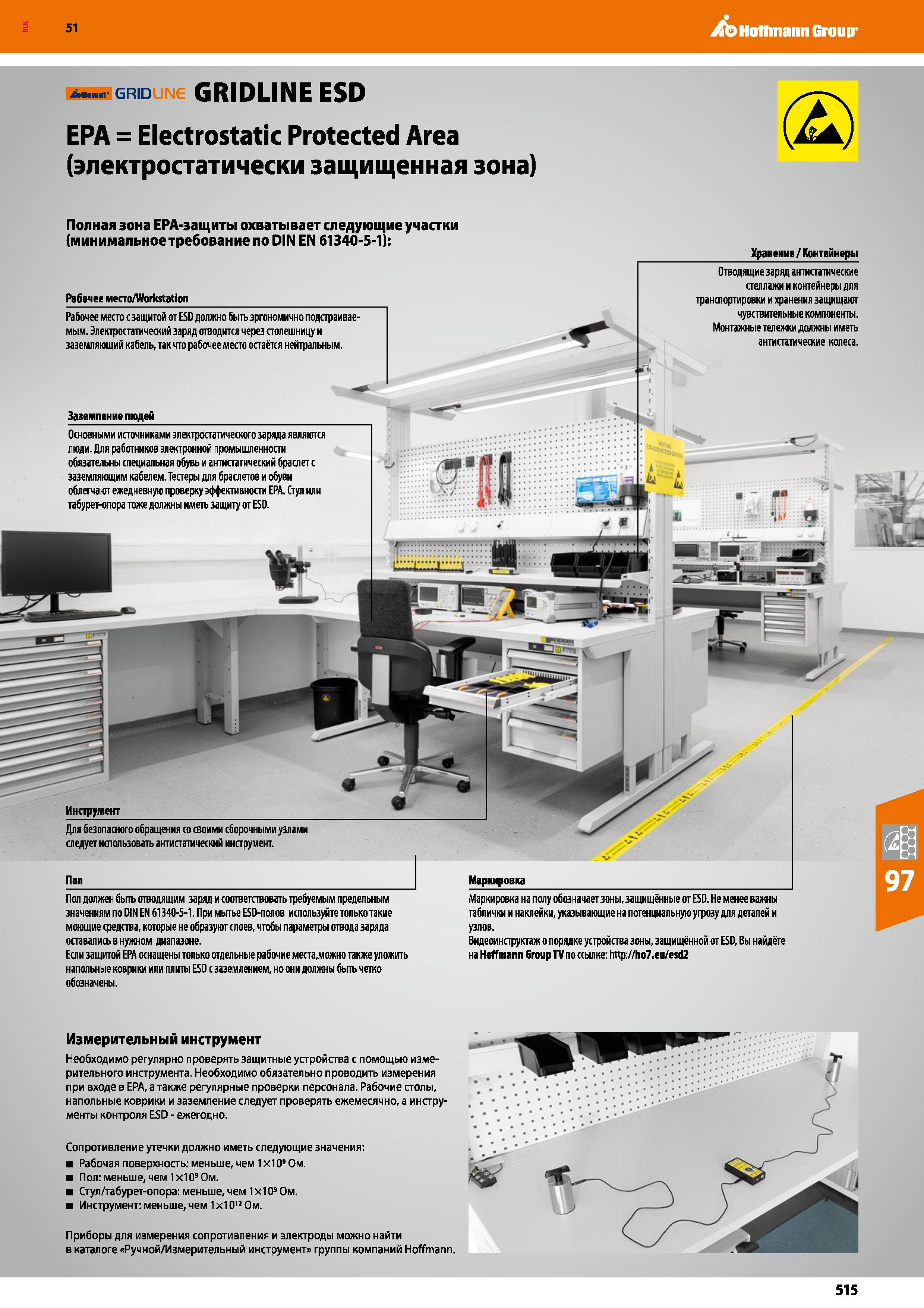

Hoffmann Group 51 W GRID GRIDLINE ESD EPA = Electrostatic Protected Area (электростатически защищенная зона) (2) Полная зона ЕРА-защиты охватывает следующие участки (минимальное требование по DIN EN 61340-5-1): Рабочее Mefro/Workstation Хранение/ Контейнеры Рабочее место с защитой от ESD должно быть эргономично подстраиваемым. Электростатический заряд отводится через столешницу и заземляющий кабель, так что рабочее место остаётся нейтральным. Заземление лнщей Основными источниками электростатического заряда являются поди. Для работников электронной промышленности обязательны специальная обувь и антистатический браслет с заземляющим кабелем. Тестеры для браслетов и обуви облегчают ежедневную проверку эффективности ЕРА. Стул или табурет-опора тоже должны иметь защиту от ESD. Отводящие заряд антистатические стеллажи и контейнеры для транспортировки и хранения защищают чувствительные компоненты. Монтажные тележки должны иметь антистатические колеса. л hi я Г С м г , ’г- 1 Для безопасного обращения со своими сборочными узлами следует использовать антистатический инструмент. Пол Маркировка Пол должен быть отводящим заряд и соответствовать требуемым предельным значениям по DIN EN 61340-5-1. При мытье ESD-полов используйте только такие моющие средства, которые не образуют слоев, чтобы параметры отвода заряда оставались в нужном диапазоне. Если защитой ЕРА оснащены только отдельные рабочие места,можно также уложить напольные коврики или плиты E5D с заземлением, но они должны быть четко обозначены. Маркировка на полу обозначает зоны, защищённые от ESD. Не менее важны таблички и наклейки, указывающие на потенциальную угрозу для деталей и узлов. Видеоинструктаж о порядке устройства зоны, защищённой от ESD, Вы найдёте на Hoffmann GroupTVno ссылке: http://ho7.eu/esd2 Измерительный инструмент Необходимо регулярно проверять защитные устройства с помощью измерительного инструмента. Необходимо обязательно проводить измерения при входе в ЕРА, а также регулярные проверки персонала. Рабочие столы, напольные коврики и заземление следует проверять ежемесячно, а инструменты контроля ESD - ежегодно. Сопротивление утечки должно иметь следующие значения: Рабочая поверхность: меньше, чем 1x10 Ом. Пол: меньше, чем 1x109 Ом. Стул/табурет-опора: меньше, чем 1XI О9 Ом. Инструмент: меньше, чем 1 х1012 Ом. Приборы для измерения сопротивления и электроды можно найти в каталоге Ручной/Измерительный инструмент группы компаний Hoffmann. 515
