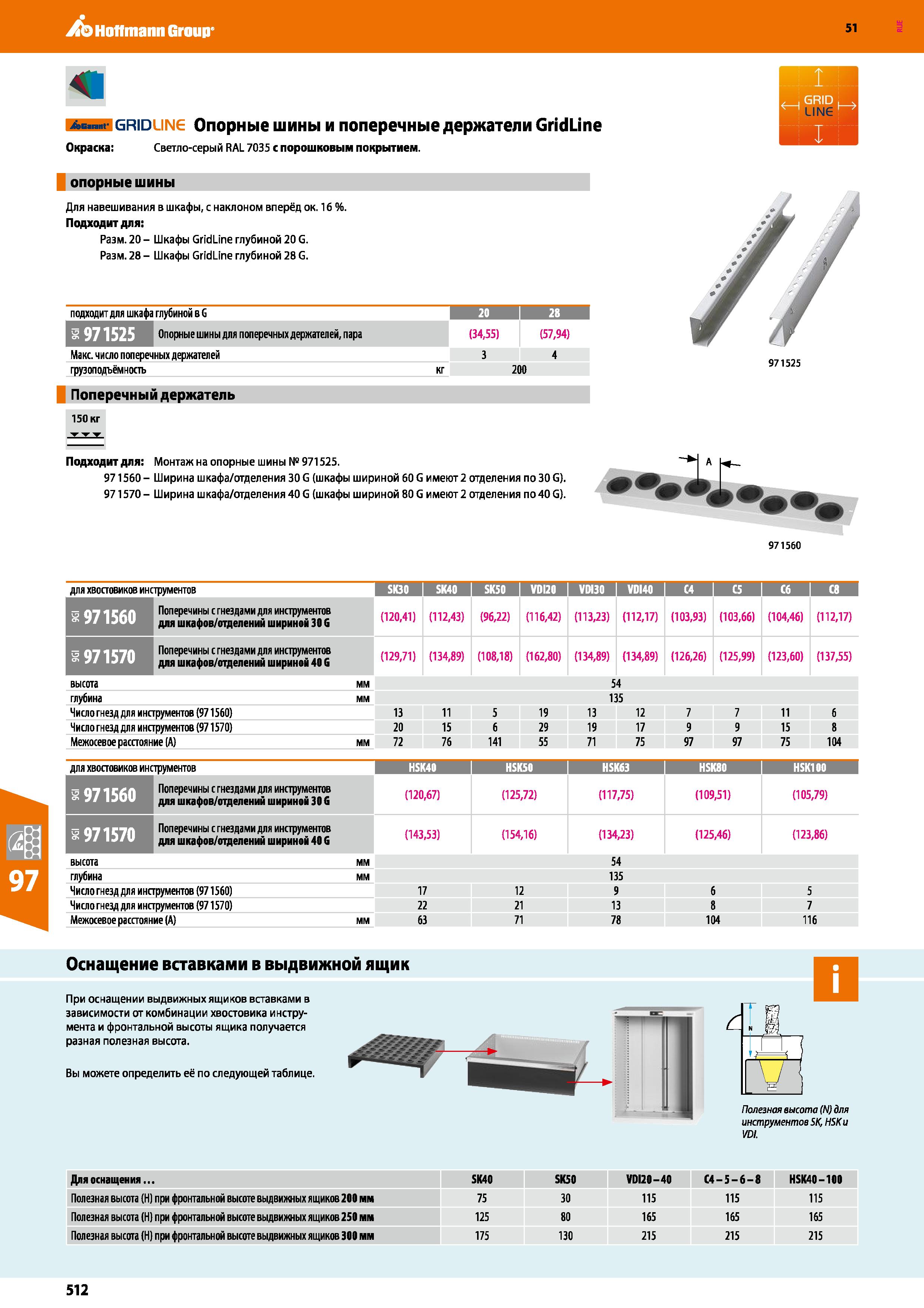

Hoffmann Group 51 аб>пм1 gridline Опорные шины и поперечные держатели GridLine Окраска: Светло-серый RAL 7035 с порошковым покрытием. опорные шины Для навешивания в шкафы, с наклоном вперёд ок. 16 %. Подходит для: Разм. 20 - Шкафы GridLine глубиной 20 G. Разм. 28 - Шкафы GridLine глубиной 28 G. подходит для шкафа глубиной в G 20 28 Опорные шины для поперечных держателей, пара (34,55) (57,94) Макс. число поперечных держателей 3 4 грузоподъёмность кг 200 Поперечный держатель 150 кг Подходит для: Монтаж на опорные шины № 971525. 971560- Ширина шкафа/огделения 30 G (шкафы шириной 60 G имеют 2 отделения no30G). 971570- Ширина шкафа/огделения 40G (шкафы шириной 80 G имеют2 отделения no40G). 971560 для хвостовиков инструментов SK30 I SK40 I SK50 I VDI20 I VDI30 I VDI40 С4 I С5 I м I 1 971560 Поперечины с гнездами для инструментов для шкафов/отделений шириной 30 G (120,41) (112,43) (96,22) (116,42) (113,23) (112,17) (103,93) (103,66) (104,46) (112,17) а 971570 Поперечины с гнездами для инструментов для шкафов/отделений шириной 40 G (129,71) (134,89) (108,18) (162,80) (134,89) (134,89) (126,26) (125,99) (123,60) (137,55) высота мм 54 глубина мм 135 Число гнезд для инструментов (971560) 13 11 5 19 13 12 7 7 11 6 Число гнезд для инструментов (971570) 20 15 6 29 19 17 9 9 15 8 Межосевое расстояние (А) мм 72 76 141 55 71 75 97 97 75 104 для хволовиков инструментов HSK40 HSK50 HSK63 I HSK80 HSK100 Поперечины с гнездами для инструментов для шкафов/отделений шириной 30 G (120,67) (125,72) (117,75) (109,51) (105,79) 971570 Поперечины с гнездами для инструментов для шкафов/отделений шириной 40 G (143,53) (154,16) (134,23) (125,46) (123,86) высота мм 54 глубина мм 135 Число гнезд для инструментов (971560) 17 12 9 6 5 Число гнезд для инструментов (971570) 22 21 13 8 7 Межосевое расстояние (А) мм 63 71 78 104 116 Оснащение вставками в выдвижной ящик При оснащении выдвижных ящиков вставками в зависимости от комбинации хвостовика инструмента и фронтальной высоты ящика получается разная полезная высота. Вы можете определить её по следующей таблице. Полезная высота (N) для инструментов SK, HSK и VDI. Для оснащения... SK40 SK50 VDI20-40 С4 — 5 — 6 — 8 HSK40-100 Полезная высота (Н) при фронтальной высоте выдвижных ящиков 200 мм 75 30 115 115 115 Полезная высота (Н) при фронтальной высоте выдвижных ящиков 250 мм 125 80 165 165 165 Полезная высота (Н) при фронтальной высоте выдвижных ящиков 300 мм 175 130 215 215 215 512
