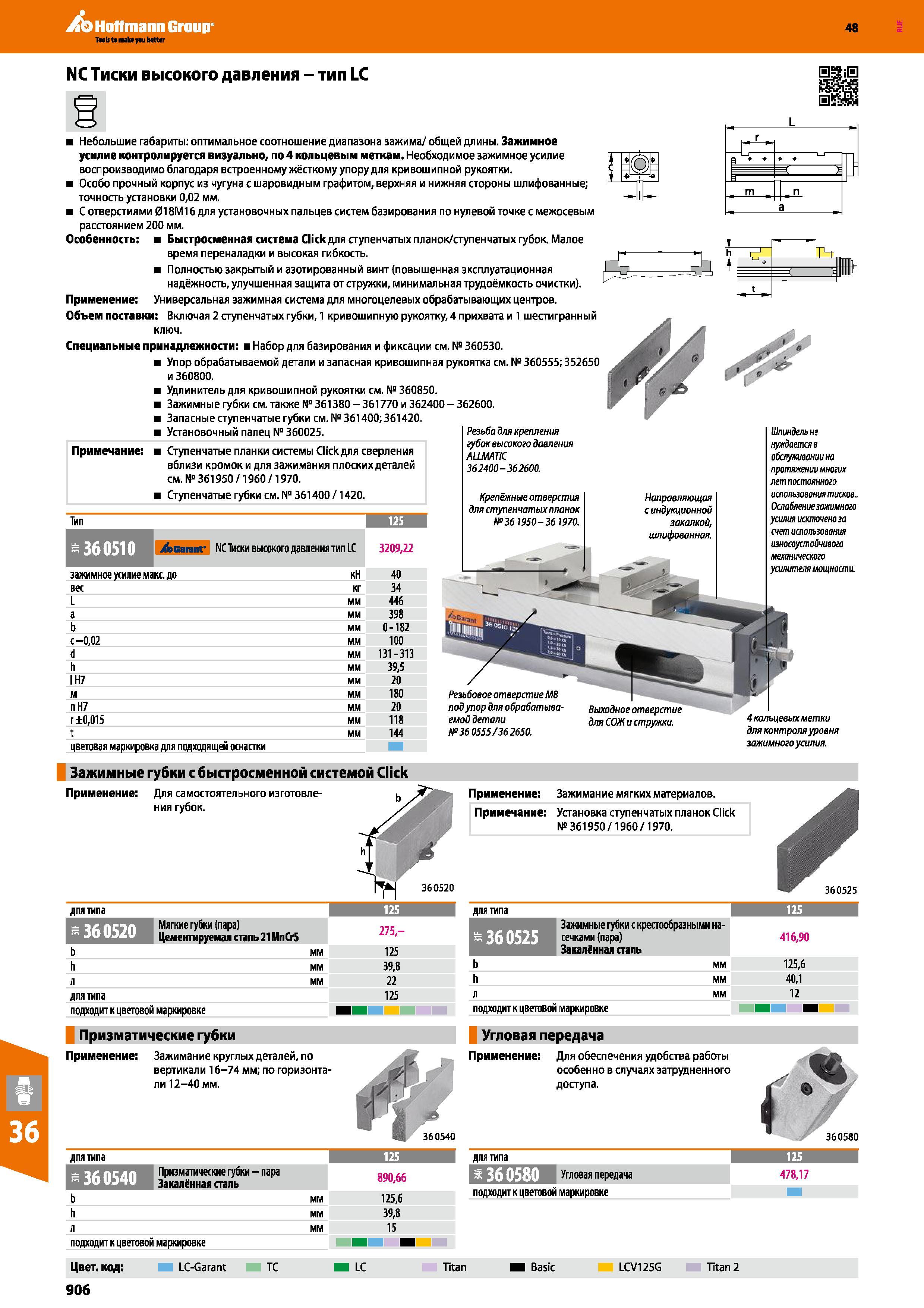

NC Тиски высокого давления тип LC от Hoffmann Group Небольшие габариты оптимальное соотношение диапазона зажима/ общей длины. Зажимное усилие контролируется визуально, по 4 кольцевым меткам. Необходимое зажимное усилие воспроизводимо благодаря встроен ному жёсткому упору для кривошипной рукоятки. Особо прочный корпус из чугуна с шаровидным графитом, верхняя и нижняя стороны шлифованные; точность установки 0,02 мм. С отверстиями 018М16 для установочных пальцев систем базирования по нулевой точке с межосевым расстоянием 200 мм. Особенность: Быстросменная система Click для ступенчатых планок/ступенчатых губок. Малое время переналадки и высокая гибкость. Полностью закрытый и азотированный винт (повышенная эксплуатационная надёжность, улучшенная защита от стружки, минимальная трудоёмкость очистки). Применение Универсальная зажимная система для многоцелевых обрабатывающих центров. Объем поставки: Включая 2 ступенчатых губки, 1 кривошипную рукоятку, 4 прихвата и 1 шестигранный ключ. Специальные принадлежности: Набор для базирования и фиксации см. № 360530. Упор обрабатываемой детали и запасная кривошипная рукоятка см. № 360555; 352650 и 360800. Удлинитель для кривошипной рукоятки см. № 360850. Зажимные губки см. также № 361380 - 361770 и 362400 - 362600. Запасные ступенчатые губки см. № 361400; 361420. Установочный палец № 360025. Примечание Ступенчатые планки системы Click для сверления вблизи кромок и для зажимания плоских деталей см. №361950/1960/1970. Ступенчатые губки см. № 361400 /1420. Ж- Тип 1 125 ‘T i 11И Авагапг NC Тиски высокого давления тип LC 3209,22 зажимное усилие макс. до кН 40 вес кг 34 L мм 446 а мм 398 b мм 0-182 с-0,02 мм 100 d мм 131-313 h мм 39,5 IH7 мм 20 м мм 180 пН7 мм 20 ±0,015 мм 118 t мм 144 цветовая маркировка для подходящей оснастки Резьба для крепления губок высокого давления ALLMATIC 362400 - 362600. Крепёжные отверстия для ступенчатых планок №36 1950 - 36 1970. Направляющая с индукционной закалкой, шлифованная. Резьбовое отверстие М8 под упор для обрабатываемой детали №360555/362650. Выходное отверстие для СОЖ и стружки. Шпиндель не нуждается в обслуживании на протяжении многих лет постоянного использования /писков.. Ослабление зажимного усилия исключено за счет использования износоустойчивого механического усилителя мощности. 4 кольцевых метки для контроля уровня зажимного усилия. Зажимные губки с быстросменной системой Click Применение Для самостоятельного изготовле- ния губок. Применение Зажимание мягких материалов. Примечание Установка ступенчатых планок Click №361950/1960/1970. 360520 360525 для типа 125 для типа 125 Мягкие губки (пара) 2ман2йаВ Цементируемая сталь 21 МпСг5 275,- Зажимные губки с крестообразными на-сечками (пара) 416,90 b мм 125 Закалённая сталь h мм 39,8 ММ 125,6 мм 22 h мм 40,1 для типа подходит к цветовой маркировке 125 подходит к цветовой маркировке мм 12 Призматические губки Применение Зажимание круглых деталей, по вертикали 16-74 мм; по горизонтали 12-40 мм. Угловая передача Применение Для обеспечения удобства работы особенно в случаях затрудненного доступа. 360540 для типа И 125 Призматические губки-пара Закалённая сталь 890,66 b мм 125,6 h мм 39,8 мм 15 подходит к цветовой маркировке 1 1 для типа Угловая передача подходит к цветовой маркировке 478,17 Цвет, код: 906 LC-Garant ТС LC Titan Basic LCV125G Titan 2
