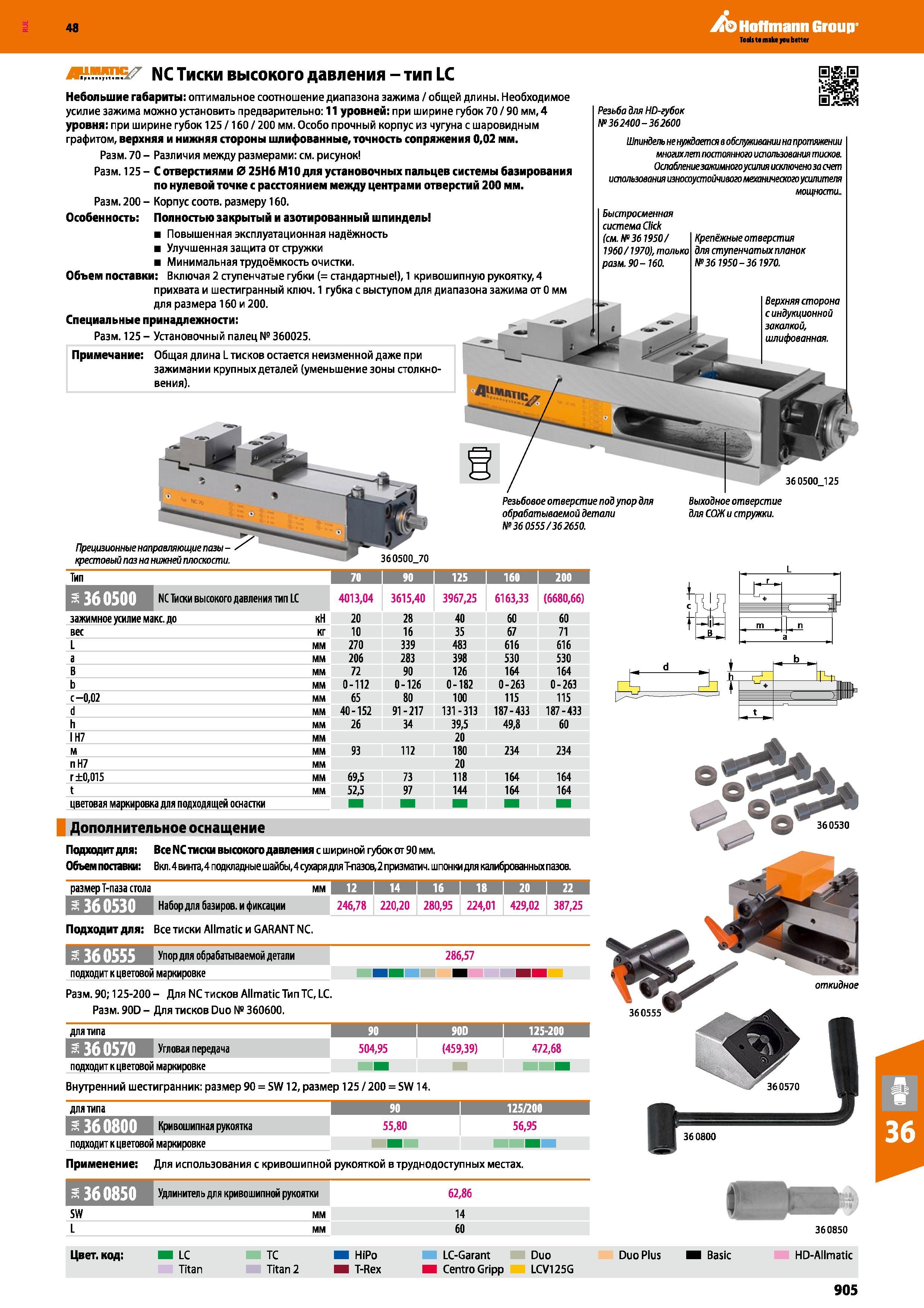

NC Тиски машинные высокого давления ALLMATIC тип LC от Hoffmann Group Особенности немецкого зажимного приспособления Небольшие габариты Оптимальное соотношение диапазона зажима / общей длины. Необходимое усилие зажима можно установить предварительно: 11 уровней: при ширине губок 70/90 мм, 4 уровня: при ширине губок 125/160/200 мм. Особо прочный корпус из чугуна с шаровидным графитом, верхняя и нижняя стороны шлифованные, точность сопряжения 0,02 мм. Размер 70 - Различия между размерами: см. рисунок Размер 125 - С отверстиями 0 25Н6М10 для установочных пальцев системы базирования по нулевой точке с расстоянием между центрами отверстий 200 мм. Размер 200 - Корпус соотв. размеру 160. Особенность: Полностью закрытый и азотированный шпиндель Повышенная эксплуатационная надёжность Улучшенная защита от стружки Минимальная трудоёмкость очистки. Объем поставки: Включая 2 ступенчатые губки (= стандартные ), 1 кривошипную рукоятку, 4 прихвата и шестигранный ключ. 1 губка с выступом для диапазона зажима от 0 мм для размера 160 и 200. Специальные принадлежности: Размер 125 - Установочный палец № 360025. Примечание Общая длина L тисков остается неизменной даже при зажимании крупных деталей (уменьшение зоны столкновения). Резьба для HD-губок №362400 - 362600 Шпиндель не нуждается в обслуживании на протяжении тогах лет постоянного использования тисков. Ослаблениезажимногоусшт исключено за счет использования износоустойчивогомеханичеаюгоусилителя мощности.. Быстросменная система СМ (см. № 36 1950/ Крепёжные отверстия 1960/1970), только для ступенчатых планок Размер 90-160. №36 1950 - 36 1970. Верхняя сторона с индукционной закалкой, шлифованная. Прецизионные направляющие пазы -крестовый паз на нишей плоскости. 36 0500 125 Резьбовое отверстие под упор для обрабатываемой детали №36 0555/362650. Выходное отверстие для СОЖ и стружки. 360500 70 Тип 1 70 90 \ 125 1 160 \ 200 i ЗШ/М NC Тиски высокого давления тип LC 4013,04 3615,40 3967,25 6163,33 (6680,66) зажимное усилие макс. до кН 20 28 40 60 60 вес кг 10 16 35 67 71 L мм 270 339 483 616 616 а мм 206 283 398 530 530 В мм 72 90 126 164 164 мм 0-112 0-126 0-182 0-263 0-263 с-0,02 мм 65 80 100 115 115 d мм 40-152 91-217 131-313 187 - 433 187 - 433 h мм 26 34 39,5 49,8 60 IH7 мм 20 м мм 93 112 180 234 234 пН7 мм 20 ±0,015 мм 69,5 73 118 164 164 t мм 52,5 97 144 164 164 цветовая маркировка для подходящей оснастки я 1 m t11 а Дополнительное оснащение Подходит для; Все NC тиски высокого давления с шириной губок от 90 мм. Объем поставки: Вкп. 4 винта,4 подкладные шайбы,4 сухаря для Т-пазов,2 призматмч. шпонки для калиброванных пазов. размер Т-паза стола м Набор для базиров. и фиксации Подходит для: Все тиски Allmatic и GARANT NC. 12 14 16 18 20 22 246,78 220,20 280,95 224,01 429,02 387,25 Упор для обрабатываемой детали подходит к цветовой маркировке Размер 90; 125-200 - Для NC тисков Allmatic Тип ТС, LC. Размер 90D - Для тисков Duo № 360600. 286,57 для типа 90 90D 125-200 i 360570 Угловая передача 504,95 (459,39) 472,68 подходит к цветовой маркировке Внутренний шестигранник: размер 90 = SW12, размер 125 / 200 = 5W14. для типа 8 90 1 125/200 j blcMlMllll Кривошипная рукоятка 55,80 56,95 подходит к цветовой маркировке Применение Для использования с кривошипной рукояткой в труднодоступных местах. я 36 0850 Удлинитель для кривошипной рукоятки SW L мм 62,86 14 60 360850 Цвет, код: LC ТС HiPo LC-Garant Duo Duo Plus Basic HD-Allmatic Titan Titan 2 Т-Rex Centro Gripp LCV125G 905 48 Hoffmann Group Teds t main jcu better
