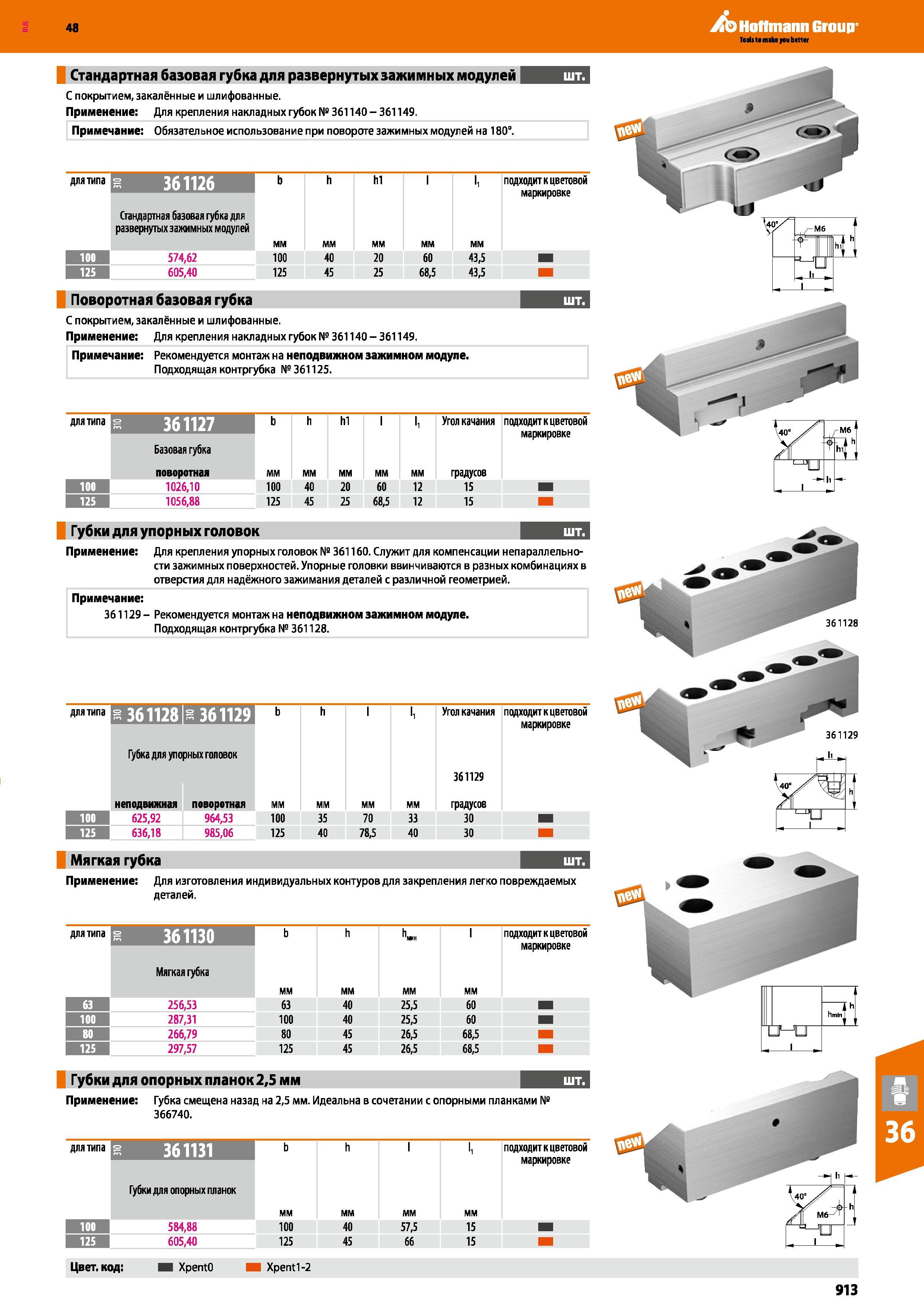

Машинные механические тиски от Hoffmann Group составляющие части Стандартная базовая губка для развернутых зажимных модулей С покрытием, закалённые и шлифованные Применение Для крепления накладных губок № 361140 - 361149. Примечание Обязательное использование при повороте зажимных модулей на 180°. для типа 361126 b h hi 1 1, подходит к цветовой маркировке Стандартная базовая губка для развернутых зажимных модулей мм 100 574,62 100 40 20 60 43,5 125 605,40 125 45 25 68,5 43,5 Поворотная базовая губка С покрытием, закалённые и шлифованные. Применение Для крепления накладных губок № 361140 - 361149. Примечание Рекомендуется монтаж на неподвижном зажимном модуле. Подходящая контргубка №361125. для типа 361127 b h hi 1 1, Угол качания подходит к цветовой маркировке Базовая губка поворотная мм градусов 1 ЯЯ 1026,10 100 40 20 60 12 15 1 В 1056,88 125 45 25 68,5 12 15 Губки для упорных головок Применение Для крепления упорных головок № 361160. Служит для компенсации непараллельно- сти зажимных поверхностей. Упорные головки ввинчиваются в разных комбинациях в отверстия для надёжного зажимания деталей с различной геометрией. Примечание 361129 - Рекомендуется монтаж на неподвижном зажимном модуле. Подходящая контргубка № 361128. b h 1 1, Угол качания подходит к цветовой маркировке Губка для упорных головок 361129 неподвижная поворотная мм градусов 625,92 964,53 100 35 70 33 30 636,18 985,06 125 40 78,5 40 30 Мягкая губка Применение Для изготовления индивидуальных контуров для закрепления легко повреждаемых деталей. h I подходит к цветовой маркировке мм 63 40 25,5 60 100 40 25,5 60 80 45 26,5 68,5 125 45 26,5 68,5 Мягкая губка НЯ 256,53 287,31 ШМ 297 57 Губки для опорных планок 2,5 мм Применение Губка смещена назад на 2,5 мм. Идеальна в сочетании с опорными планками № 366740. для типа b h I I, подходит к цветовой маркировке Губки для опорных планок мм МУ 100 584,88 100 40 57,5 15 125 605,40 125 45 66 15 Мб R", ‘-‘U 1 и - hmlnT 1 LJHJ 1 Цвет, код: XpentO Xpentl-2 913
