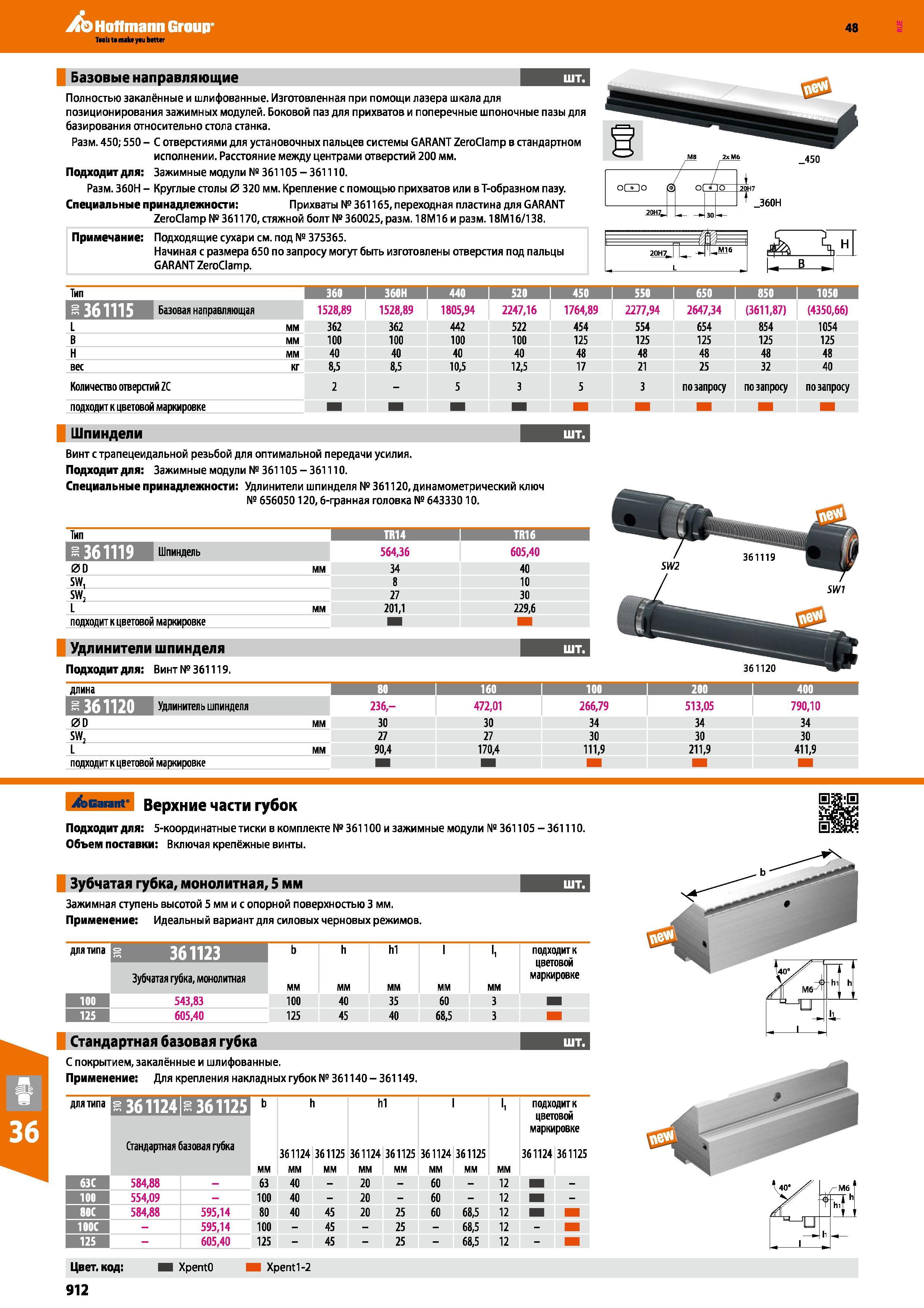

Базовые направляющие для станочных тисков от Hoffmann Group Особенности Полностью закалённые и шлифованные Изготовленная при помощи лазера шкала для позиционирования зажимных модулей. Боковой паз для прихватов и поперечные шпоночные пазы для базирования относительно стола станка. Размер 450; 550 - С отверстиями для установочных пальцев системы GARANT ZeroClamp в стандартном исполнении. Расстояние между центрами отверстий 200 мм. Подходит Для: Зажимные модули № 361105-361110. Размер 360Н - Круглые столы 0 320 мм. Крепление с помощью прихватов или в Т-образном пазу. Специальные принадлежности: Прихваты № 361165, переходная пластина для GARANT ZeroClamp №361170, стяжной болт №360025, Размер 18М16 и Размер 18М16/138. Примечание Подходящие сухари см. под № 375365. Начиная с размера 650 по запросу могут быть изготовлены отверстия под пальцы GARANT ZeroClamp. М8 2хМ6 odDo 1 20Н7 360Н 20Н7„ L J 30 - 450 \ н U в - Тип I 360 1 360Н 440 520 1 450 550 650 850 1050 1 tif f 11 ГгИ Базовая направляющая 1528,89 1528,89 1805,94 2247,16 1764,89 2277,94 2647,34 (3611,87) (4350,66) L мм 362 362 442 522 454 554 654 854 1054 В мм 100 100 100 100 125 125 125 125 125 Н мм 40 40 40 40 48 48 48 48 48 вес кг 8,5 8,5 10,5 12,5 17 21 25 32 40 Количество отверстий ZC 2 - 5 3 5 3 позапросу по запросу позапросу подходит к цветовой маркировке Шпиндели Винт с трапецеидальной резьбой для оптимальной передачи усилия. Подходит для: Зажимные модули № 361105 - 361110. Специальные принадлежности: Удлинители шпинделя №361120, динамометрический ключ № 656050120,6-гранная головка № 64333010. Тип TR14 TR16 1 361119 564,36 605,40 00 мм 34 40 SW, 8 10 sw2 27 30 L мм 201,1 229,6 подходит к цветовой маркировке Н Удлинители шпинделя ШТ. I Подходит для: Винт №361119. длина 80 I 160 \ 100 м 1 400 I HETifTFilB Удлинитель шпинделя 236,- 472,01 266,79 513,05 790,10 00 мм 30 30 34 34 34 sw2 27 27 30 30 30 L мм 90,4 170,4 111,9 211,9 411,9 подходит к цветовой маркировке /sGannt' Верхние части губок Подходит для: 5-координатные тиски в комплекте № 361100 и зажимные модули № 361105 - 361110. Объем поставки: Включая крепёжные винты. Зубчатая губка, монолитная, 5 мм Зажимная ступень высотой 5 мм и с опорной поверхностью 3 мм. Применение Идеальный вариант для силовых черновых режимов. для типа s 361123 b мм h мм hi мм I мм I, мм подходит к цветовой маркировке Зубчатая губка, монолитная 100 543,83 100 40 35 60 3 125 605,40 125 45 40 68,5 3 Стандартная базовая губка С покрытием, закалённые и шлифованные. Применение Для крепления накладных губок № 361140 - 361149. для типа ттпттт Стандартная базовая губка b мм 1 361124 мм 1 361125 мм h 361124 мм 1 361125 мм I 361124 мм I 361125 мм I, ММ подходит к цветовой маркировке 361124 361125 63С 584,88 63 40 - 20 - 60 - 12 - 100 554,09 100 40 - 20 - 60 - 12 - 80С 584,88 595,14 80 40 45 20 25 60 68,5 12 100С 595,14 100 - 45 - 25 - 68,5 12 - 125 605,40 125 - 45 - 25 - 68,5 12 - Цвет, код: 912 XpentO Xpentl-2
