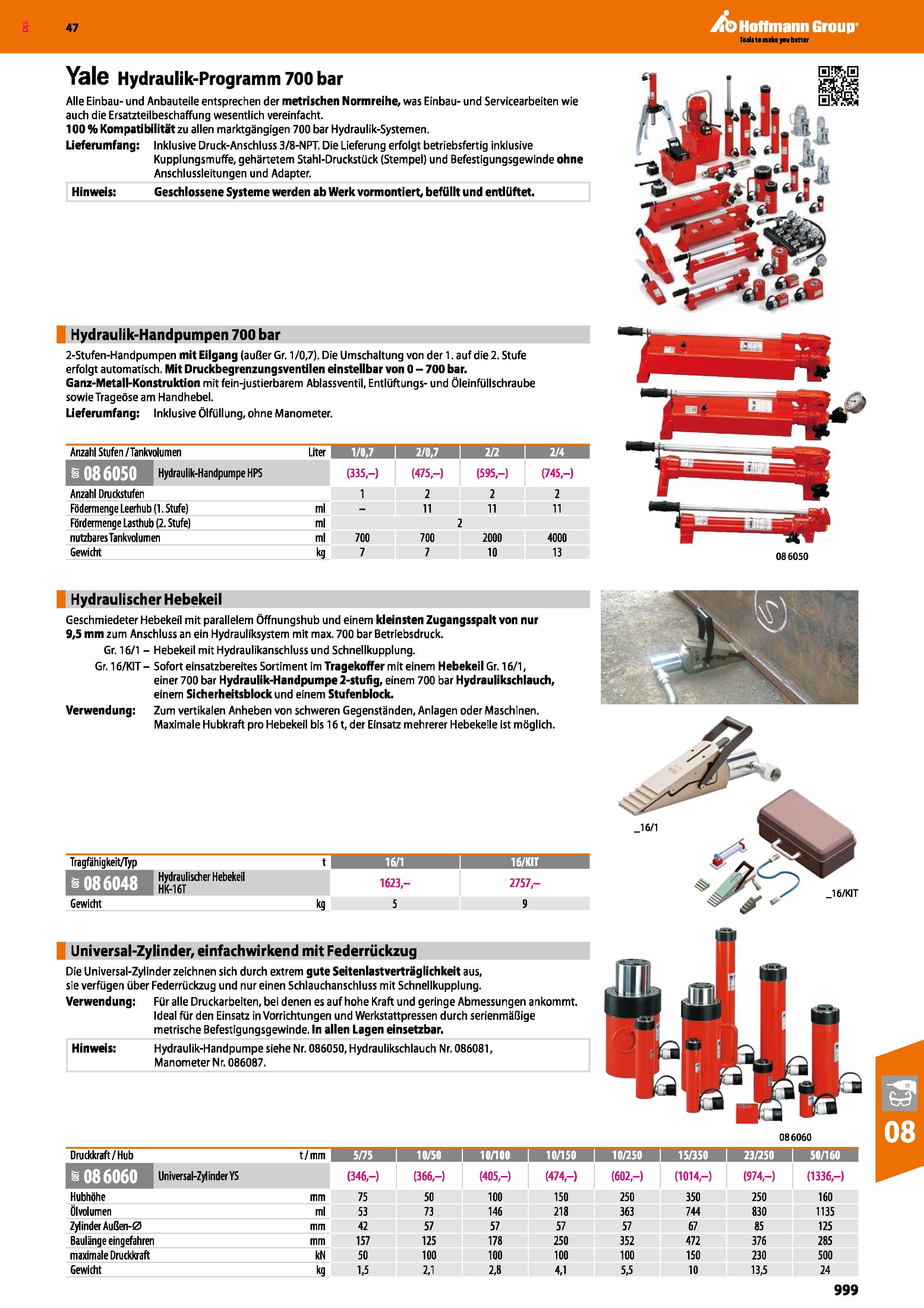

Yale Hydraulik-Programm 700 bar Alle Einbau- und Anbauteile entsprechen der metrischen Normreihe, was Einbau- und Servicearbeiten wie auch die Ersatzteilbeschaffung wesentlich vereinfacht. 100% Kompatibilität zu allen marktgängigen 700 bar Hydraulik-Systemen. Lieferumfang Inklusive Druck-Anschluss 3/8-NPT. Die Lieferung erfolgt betriebsfertig inklusive Kupplungsmuffe, gehärtetem Stahl-Druckstück (Stempel) und Befestigungsgewinde ohne Anschlussleitungen und Adapter. Hinweis Geschlossene Systeme werden ab Werk vormontiert, befüllt und entlüftet. Hydraulik-Handpumpen 700 bar 2-Stufen-Handpumpen mit Eilgang (außer Gr. 1/0,7). Die Umschaltung von der 1. auf die 2. Stufe erfolgt automatisch. Mit Druckbegrenzungsventilen einstellbar von 0 - 700 bar. Ganz-Metall-Konstruktion mit fein-justierbarem Ablassventil, Entlüftungs- und Öleinfüllschraube sowie Trageöse am Handhebel. Lieferumfang Inklusive Ölfüllung, ohne Manometer. Anzahl Stufen /Tankvolumen Liter 1/0,7 I 2/0,7 1 2/2 i 2/4 Hydraulik-Handpumpe HPS (335,-) (475,-) (595,-) (745,-) Anzahl Druckstufen 1 2 2 2 Födermenge Leerhub (1. Stufe) ml - 11 11 11 Fördermenge Lasthub (2. Stufe) ml 2 nutzbares Tankvolumen ml 700 700 2000 4000 Gewicht kg 7 7 10 13 Hydraulischer Hebekeil Geschmiedeter Hebekeil mit parallelem Öffnungshub und einem kleinsten Zugangsspalt von nur 9,5 mm zum Anschluss an ein Hydrauliksystem mit max. 700 bar Betriebsdruck. Gr. 16/1 - Hebekeil mit Hydraulikanschluss und Schnellkupplung. Gr. 16/KIT - Sofort einsatzbereites Sortiment im Tragekoffer mit einem Hebekeil Gr. 16/1, einer 700 bar Hydraulik-Handpumpe 2-stufig, einem 700 bar Hydraulikschlauch, einem Sicherheitsblock und einem Stufenblock. Verwendung Zum vertikalen Anheben von schweren Gegenständen, Anlagen oder Maschinen. Maximale Hubkraft pro Hebekeil bis 16 t, der Einsatz mehrerer Hebekeile ist möglich. Tragfähigkeit/Typ t 16/1 16/KIT ISTWfWW Hydraulischer Hebekeil HK-16T 1623,- 2757,- Gewicht kg 5 9 Universal-Zylinder, einfachwirkend mit Federrückzug Die Universal-Zylinder zeichnen sich durch extrem gute Seitenlastverträglichkeit aus, sie verfügen über Federrückzug und nur einen Schlauchanschluss mit Schnellkupplung. Verwendung Für alle Druckarbeiten, bei denen es auf hohe Kraft und geringe Abmessungen ankommt. Ideal für den Einsatz in Vorrichtungen und Werkstattpressen durch serienmäßige metrische Befestigungsgewinde. In allen Lagen einsetzbar. Hinweis Hydraulik-Handpumpe siehe Nr. 086050, Hydraulikschlauch Nr. 086081, Manometer Nr. 086087. 086060 Druckkraft/Hub t/mm 5/75 i 10/50 i 10/100 j 10/150 j 10/250 1 15/350 1 23/250 50/160 1 Universal-Zylinder YS (346,-) (366,-) (405,-) (474,-) (602,-) (1014,-) (974,-) (1336,-) Hubhöhe mm 75 50 100 150 250 350 250 160 Ölvolumen ml 53 73 146 218 363 744 830 1135 Zylinder Außen-0 mm 42 57 57 57 57 67 85 125 Baulänge eingefahren mm 157 125 178 250 352 472 376 285 maximale Druckkraft kN 50 100 100 100 100 150 230 500 Gewicht kg 1,5 2,1 2,8 4,1 5,5 10 13,5 24 086050 999
