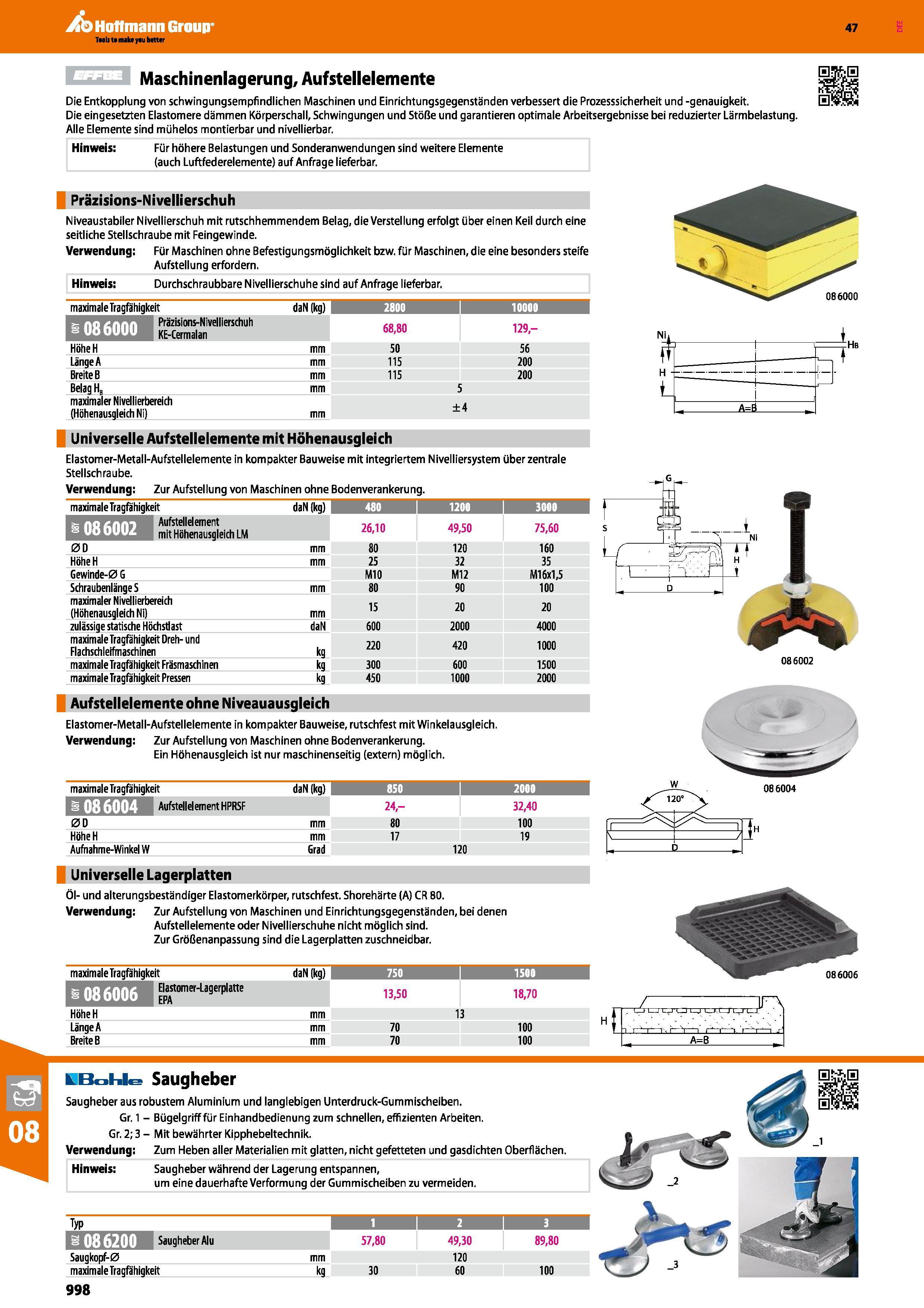

Maschinenlagerung, Aufsteilelemente Die Entkopplung von schwingungsempfindlichen Maschinen und Einrichtungsgegenständen verbessert die Prozesssicherheit und -genauigkeit. S Die eingesetzten Elastomere dämmen Körperschall, Schwingungen und Stöße und garantieren optimale Arbeitsergebnisse bei reduzierter Lärmbelastung. Alle Elemente sind mühelos montierbar und nivellierbar. Hinweis Für höhere Belastungen und Sonderanwendungen sind weitere Elemente (auch Luftfederelemente) auf Anfrage lieferbar. Präzisions-Nivellierschuh Niveaustabiler Nivellierschuh mit rutschhemmendem Belag, die Verstellung erfolgt über einen Keil durch eine seitliche Stellschraube mit Feingewinde. Verwendung Für Maschinen ohne Befestigungsmöglichkeit bzw. für Maschinen, die eine besonders steife Aufstellung erfordern. Hinweis Durchschraubbare Nivellierschuhe sind auf Anfrage lieferbar. maximale Tragfähigkeit daN (kg) 2800 1 10000 PPfffWJfJf Präzisions-Nivellierschuh KE-Cermalan 68,80 129,- HöheH mm 50 56 LängeA mm 115 200 Breite B mm 115 200 Belag H, mm 5 maximaler Nivellierbereich (Höhenausgleich Ni) mm ±4 086000 ft t-. A=Ö ,Hb B Universelle Aufsteilelemente mit Höhenausgleich Elastomer-Metall-Aufstellelemente in kompakter Bauweise mit integriertem Nivelliersystem über zentrale Stellschraube. Verwendung Zur Aufstellung von Maschinen ohne Bodenverankerung. maximale Tragfähigkeit daN (kg) 480 1200 3000 Aufsteilelement MataliMafal mit Höhenausgleich LM 26,10 49,50 75,60 0D mm 80 120 160 HöheH mm 25 32 35 Gewinde-0 G MIO M12 M16x1,5 Schraubenlänge 5 mm 80 90 100 maximaler Nivellierbereich (Höhenausgleich Ni) mm 15 20 20 zulässige statische Höchstlast daN 600 2000 4000 maximale Tragfähigkeit Dreh- und Flachschleifmaschinen kg 220 420 1000 maximale Tragfähigkeit Fräsmaschinen kg 300 600 1500 086002 maximale Tragfähigkeit Pressen kg 450 1000 2000 Aufsteilelemente ohne Niveauausgleich Elastomer-Metall-Aufstellelemente in kompakter Bauweise, rutschfest mit Winkelausgleich. Verwendung Zur Aufstellung von Maschinen ohne Bodenverankerung. Ein Möhenausgleich ist nur maschinenseitig (extern) möglich. maximale Tragfähigkeit 086004 Aufsteilelement HPRSF 0D HöheH Aufnahme-Winkel W daN (kg) mm mm Grad 24,- 17 32,40 100 19 120 Universelle Lagerplatten Öl- und alterungsbeständiger Elastomerkörper, rutschfest. Shorehärte (A) CR 80. Verwendung Zur Aufstellung von Maschinen und Einrichtungsgegenständen, bei denen Aufsteilelemente oder Nivellierschuhe nicht möglich sind. Zur Größenanpassung sind die Lagerplatten zuschneidbar. maximale Tragfähigkeit daN (kg) 750 I 1500 I Elastomer-Lagerplatte EPA 13,50 18,70 HöheH mm 13 LängeA mm 70 100 Breite B mm 70 100 086006 O I -1 L_J'U L_J L A=B LBohle Saugheber Saugheber aus robustem Aluminium und langlebigen Unterdruck-Gummischeiben. Gr. 1 - Bügelgriff für Einhandbedienung zum schnellen, effizienten Arbeiten. Gr. 2; 3 - Mit bewährter Kipphebeltechnik. Verwendung Zum Heben aller Materialien mit glatten, nicht gefetteten und gasdichten Oberflächen. Hinweis Saugheber während der Lagerung entspannen, um eine dauerhafte Verformung der Gummischeiben zu vermeiden. Typ 1 1 2 3 l 08 6200 mmm 57,80 49,30 89,80 Saugkopf-0 mm 120 maximale Tragfähigkeit 998 30 60 100
