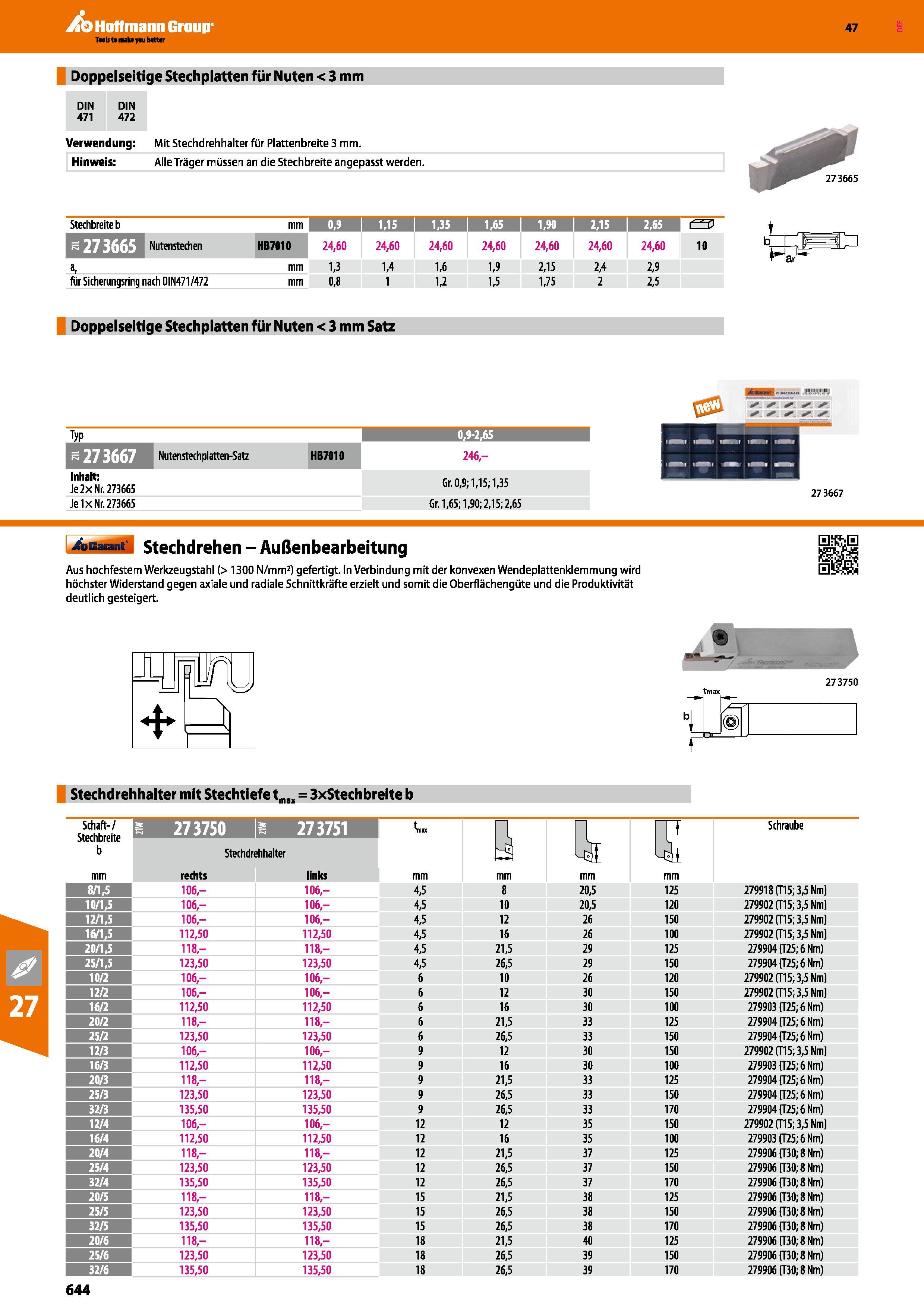

Verwendung Mit Stechdrehhalter für Plattenbreite 3 mm Hinweis Alle Träger müssen an die Stechbreite angepasst werden Stechbreite b mm 0,9 1,15 i

Verwendung Mit Stechdrehhalter für Plattenbreite 3 mm. Hinweis Alle Träger müssen an die Stechbreite angepasst werden. Stechbreite b mm 0,9 1,15 i 1,35 1,65 1,90 2,15 I 2,65 Ql -273665 1 HB7010 24,60 24,60 24,60 24,60 24,60 24,60 24,60 10 mm 1,3 1,4 1,6 1,9 2,15 2,4 2,9 fiir Sicherungsring nach DIN471/472 mm 0,8 1 1,2 1,5 1,75 2 2,5 D Doppelseitige Stechplatten für Nuten < 3 mm Satz Typ 0,9-2,65 -273667 Nutenstech platten-Satz HB7010 246,- Inhalt Je 2x Nr. 273665 Gr. 0,9; 1,15; 1,35 Je ix Nr. 273665 Gr. 1,65; 1,90;2,15; 2,65 Stechdrehen Außenbearbeitung Aus hochfestem Werkzeugstahl (> 1300 N/mm2 gefertigt. In Verbindung mit der konvexen Wendeplattenklemmung wird höchster Widerstand gegen axiale und radiale Schnittkräfte erzielt und somit die Oberflächengüte und die Produktivität deutlich gesteigert. 273667 273750 j f Stechdrehhalter mit Stechtiefe tmai = 3xStechbreite b Schaft-/ Stechbreite b mm niH mm B mm E mm Schraube Stechdrehhalter rechts links 8/1,5 106,- 106,- 4,5 8 20,5 125 279918 (T15; 3,5 Nm) 10/1,5 106,- 106,- 4,5 10 20,5 120 279902 (T15; 3,5 Nm 12/1,5 106,- 106,- 4,5 12 26 150 279902 (T15; 3,5 Nm 16/1,5 112,50 112,50 4,5 16 26 100 279902 (T15; 3,5 Nm) 20/1,5 118,- 118,- 4,5 21,5 29 125 279904 (T25; 6 Nm) 25/1,5 123,50 123,50 4,5 26,5 29 150 279904 (T25; 6 Nm) 10/2 106,- 106,- 6 10 26 120 279902 (T15; 3,5 Nm 12/2 106,- 106,- 6 12 30 150 279902 (T15; 3,5 Nm 16/2 112,50 112,50 6 16 30 100 279903 (T25; 6 Nm) 20/2 118- 118- 6 21,5 33 125 279904 (T25; 6 Nm) 25/2 123,50 123,50 6 26,5 33 150 279904 (T25; 6 Nm) 12/3 106,- 106,- 9 12 30 150 279902 (T15; 3,5 Nm) 16/3 112,50 112,50 9 16 30 100 279903 (T25; 6 Nm) 20/3 118,- 118,- 9 21,5 33 125 279904 (T25; 6 Nm) 25/3 123,50 123,50 9 26,5 33 150 279904 (T25; 6 Nm) 32/3 135,50 135,50 9 26,5 33 170 279904 (T25; 6 Nm) 12/4 106,- 106,- 12 12 35 150 279902 (T15; 3,5 Nm) 16/4 112,50 112,50 12 16 35 100 279903 (T25; 6 Nm) 20/4 118,- 118,- 12 21,5 37 125 279906 (T30; 8 Nm) 25/4 123,50 123,50 12 26,5 37 150 279906 (T30; 8 Nm) 32/4 135,50 135,50 12 26,5 37 170 279906 (T30; 8 Nm) 20/5 118,- 118,- 15 21,5 38 125 279906 (T30; 8 Nm) 25/5 123,50 123,50 15 26,5 38 150 279906 (T30; 8 Nm) 32/5 135,50 135,50 15 26,5 38 170 279906 (T30; 8 Nm) 20/6 118,- 118,- 18 21,5 40 125 279906 (T30; 8 Nm) 25/6 123,50 123,50 18 26,5 39 150 279906 (T30; 8 Nm) 32/6 135,50 135,50 18 26,5 39 170 279906 (T30; 8 Nm) 644 Doppelseitige Stechplatten für Nuten < 3 mm DIN DIN 471 472
