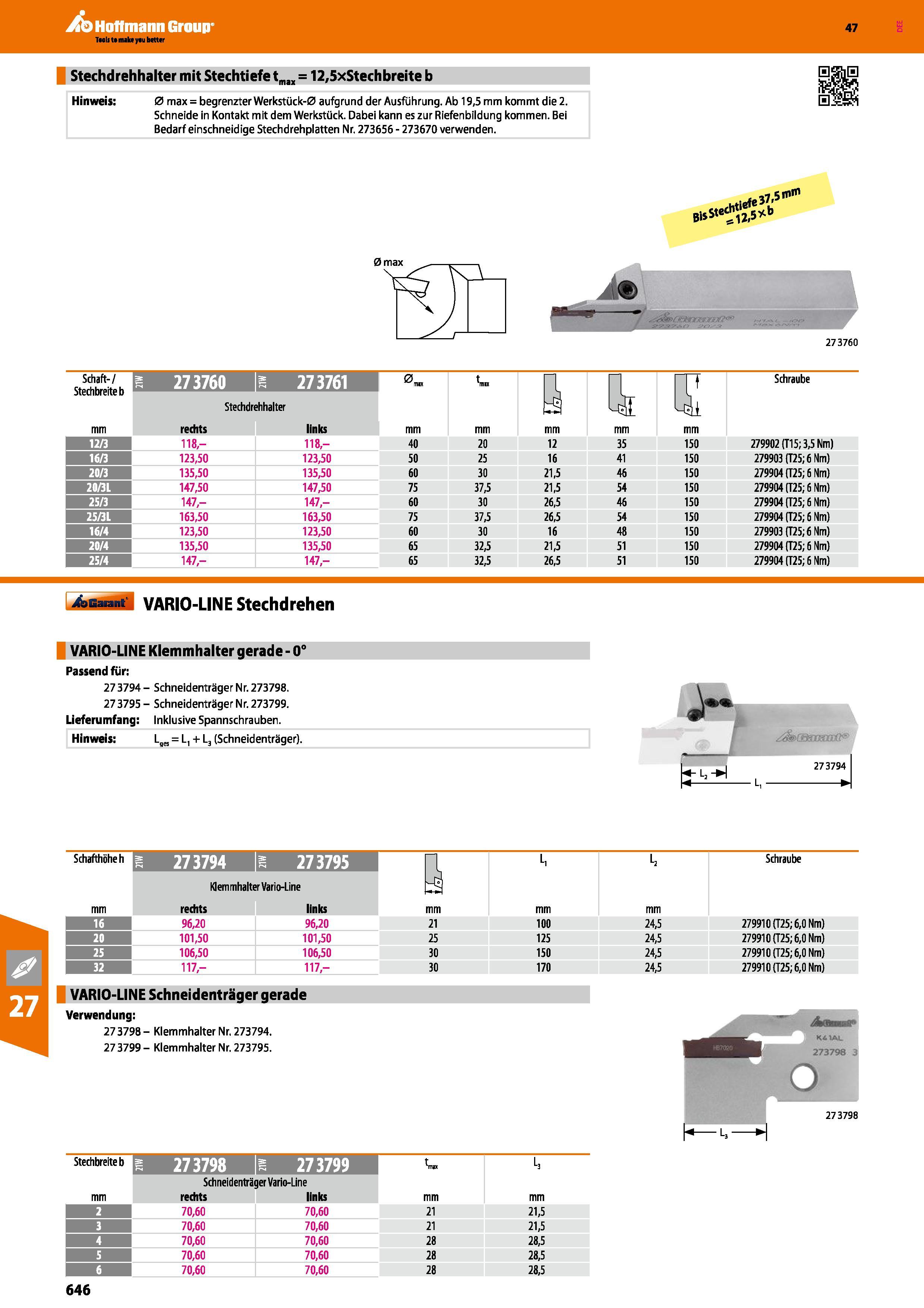

Stechdrehhalter mit Stechtiefe tm = 12,5xStechbreite b Hinweis 0 max = begrenzter Werkstück-0 aufgrund der Ausführung. Ab 19,5 mm kommt die 2. Schneide in Kontakt mit dem Werkstück. Dabei kann es zur Riefenbildung kommen. Bei Bedarf einschneidige Stechdrehplatten Nr. 273656- 273670 verwenden. BisSte Ä5 b 5 mm 0max 273760 Schaft-/ Stechbreite b 0 mm rao 1 n I Schraube Stechdrehhalter mm rechts iinks mm 12/3 118,- 118,- 40 20 12 35 150 279902 (T15; 3,5 Mm) 16/3 123,50 123,50 50 25 16 41 150 279903 (T25; 6 Nm) 20/3 135,50 135,50 60 30 21,5 46 150 279904 (T25; 6 Nm) 20/3L 147,50 147,50 75 37,5 21,5 54 150 279904 (T25; 6 Nm) 25/3 147- 147,- 60 30 26,5 46 150 279904 (T25; 6 Nm) 25/3L 163,50 163,50 75 37,5 26,5 54 150 279904 (T25; 6 Nm) 16/4 123,50 123,50 60 30 16 48 150 279903 (T25; 6 Nm) 20/4 135,50 135,50 65 32,5 21,5 51 150 279904 (T25; 6 Nm) 25/4 147,- 147,- 65 32,5 26,5 51 150 279904 (T25; 6 Nm) 4afia M VARIO-LINE Stechdrehen VARIO-LINE Klemmhalter gerade 0° Passend für 273794 Schneidenträger Nr. 273798. 273795 Schneidenträger Nr. 273799. Lieferumfang Inklusive Spannschrauben. Hinweis Lges = L, + L3 (Schneidenträger Schafthöhe h iMII 273795 H n L, l2 Schraube Klemmhalter Vario-Line mm rechts links mm 16 SP 96,20 96,20 21 100 24,5 279910 (T25; 6,0 Nm) 20 E 101,50 101,50 25 125 24,5 279910 (T25; 6,0 Nm) 25 H 106,50 106,50 30 150 24,5 279910 (T25; 6,0 Nm) 32 S 117- 117- 30 170 24,5 279910 (T25; 6,0 Nm) VARIO-LINE Schneidenträger gerade Verwendung 273798 Klemmhalter Nr. 273794. 273799 Klemmhalter Nr. 273795. 273798 Stechbreite b mm Schneidenträger Vario-Line rechts links mm 2 m 70,60 70,60 21 21,5 3 m 70,60 70,60 21 21,5 4 S 70,60 70,60 28 28,5 5 S 70,60 70,60 28 28,5 70,60 70,60 28 28,5 646 27 3794 Hoffmann Group Katalog 47
