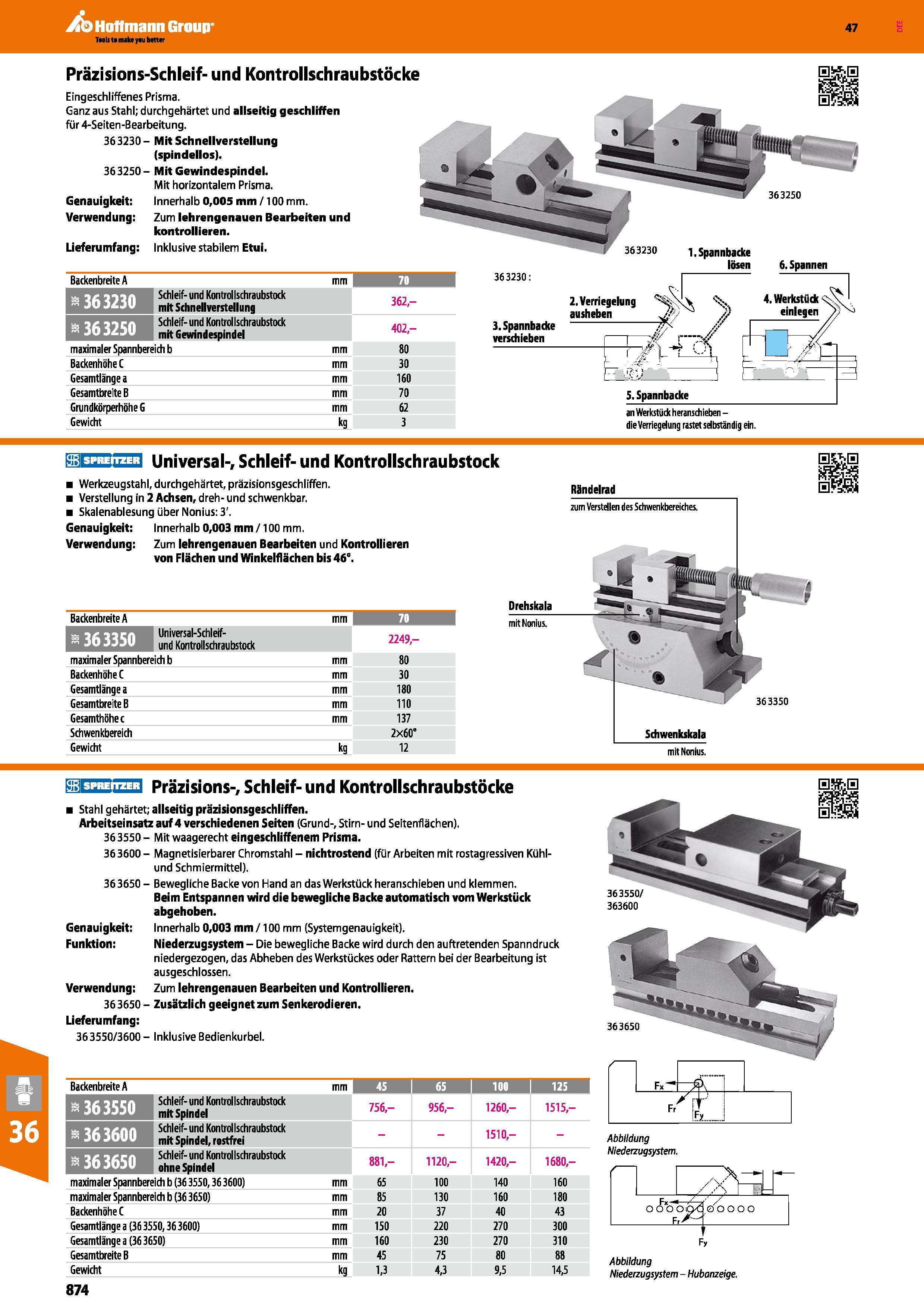

Schleif- und Kontrol Ischraubstock mit Schnellverstellung 362,- RWCTT1 Schleif- und Kontrol Ischraubstock mit Gewindespindel 402,- maximaler Spannbereich b mm 80 Backenhöhe C mm 30 Gesamtlänge a mm 160 Gesamtbreite B mm 70 Grundkörperhöhe G mm 62 Gewicht kg 3 H&H H Präzisions-Schleif- und Kontrollschraubstöcke Eingeschliffenes Prisma. Ganz aus Stahl; durchgehärtet und allseitig geschliffen für 4-Seiten-Bearbeitung. 363230- Mit Schnellverstellung (spindellos). 363250- Mit Gewindespindel. Mit horizontalem Prisma. Genauigkeit Innerhalb 0,005 mm /100 mm. Verwendung Zum lehrengenauen Bearbeiten und kontrollieren. Lieferumfang Inklusive stabilem Etui. 363250 363230 3.Spannbacke verschieben 363230 1.Spannbacke lösen 2. Verriegelung ausheben 5.Spannbacke an Werkstück heransdiieben -die Verriegelung rastet selbständig ein. 6. Spannen 4. Werkstück einlegen Universal-, Schleif- und Kontrollschraubstock Werkzeugstahl, durchgehärtet, präzisionsgeschliffen. Verstellung in 2 Achsen, dreh- und schwenkbar. Skalenablesung über Nonius 3'. Genauigkeit Innerhalb 0,003 mm /100 mm. Verwendung Zum lehrengenauen Bearbeiten und Kontrollieren von Flächen und Winkelflächen bis 46°. Backenbreite A mm 70 BjfWtHl Universal-Schleif- Cilitt und Kontrollschrau bstock 2249,- maximaler Spannbereich b mm 80 Backenhöhe C mm 30 Gesamtlänge a mm 180 Gesamtbreite B mm 110 Gesamthöhe c mm 137 Schwenkbereich 2x60" Gewicht kg 12 zum Verstellen des Schwenkbereiches. Drehskala mit Nonius. Schwenkskala mit Nonius. 363350 Eifr-uiUT-Mj Präzisions-, Schleif- und Kontrollschraubstöcke Stahl gehärtet; allseitig präzisionsgeschliffen. Arbeitseinsatz auf 4 verschiedenen Seiten (Grund-, Stirn- und Seitenflächen). 363550- Mit waagerecht eingeschliffenem Prisma. 36 3600 Magnetisierbarer Chromstahl nichtrostend (für Arbeiten mit rostagressiven Kühl-und Schmiermittel). 36 3650 Bewegliche Backe von Hand an das Werkstück heranschieben und klemmen. Beim Entspannen wird die bewegliche Backe automatisch vom Werkstück abgehoben. Genauigkeit Innerhalb 0,003 mm /100 mm (Systemgenauigkeit). Funktion Niederzugsystem Die bewegliche Backe wird durch den auftretenden Spanndruck niedergezogen, das Abheben des Werkstückes oder Rattern bei der Bearbeitung ist ausgeschlossen. Verwendung Zum lehrengenauen Bearbeiten und Kontrollieren. 36 3650 Zusätzlich geeignet zum Senkerodieren. Lieferumfang 363550/3600 Inklusive Bedienkurbel. Backenbreite A mm 45 1 65 ioo 125 363550 Schleif- und Kontrol Ischraubstock mit Spindel 756,- 956,- 1260,- 1515, S Schleif- und Kontrol Ischraubstock mit Spindel, rostfrei 1510,- 363650 Schleif- und Kontrol Ischraubstock ohne Spindel 881,- 1120, 1420,- 1680,- maximaler Spannbereich b (36 3550,36 3600) mm 65 100 140 160 maximaler Spannbereich b (36 3650) mm 85 130 160 180 Backenhöhe C mm 20 37 40 43 Gesamtlänge a (36 3550,36 3600) mm 150 220 270 300 Gesamtlänge a (36 3650) mm 160 230 270 310 Gesamtbreite B mm 45 75 80 88 Gewicht kg 1,3 4,3 9,5 14,5 Abbildung Niederzugsystem Hubanzeige. Abbildung Niederzugsystem. 363550/ 363600 363650 Hoffmann Group Backenbreite A mm 70
