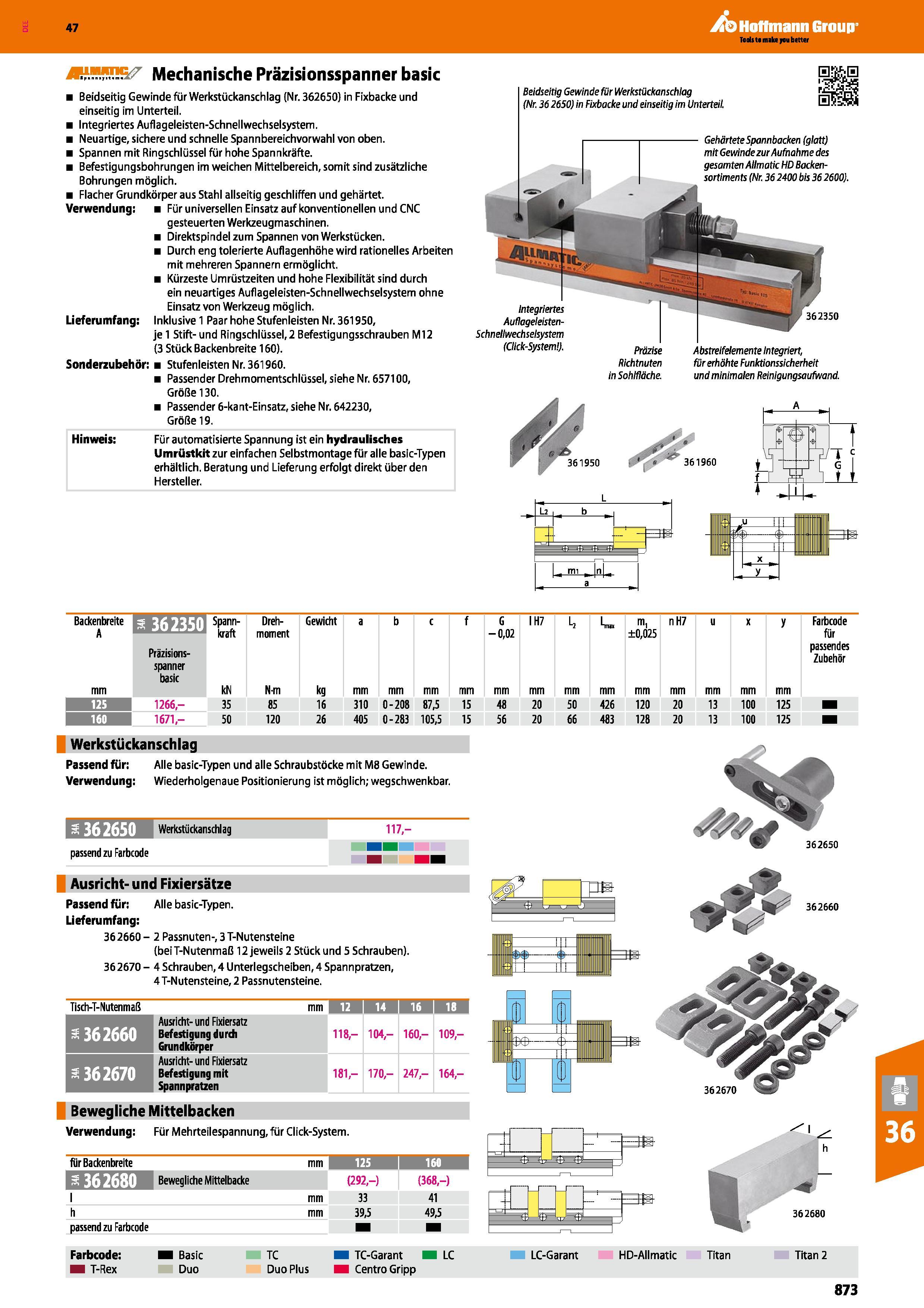

Mechanische Präzisionsspanner basic Beidseitig Gewinde für Werkstückanschlag (Nr 362650) in Fixbacke und einseitig im Unterteil Integriertes Aufl

Mechanische Präzisionsspanner basic Beidseitig Gewinde für Werkstückanschlag (Nr. 362650) in Fixbacke und einseitig im Unterteil. Integriertes Auflageleisten-Schnellwechselsystem. Neuartige, sichere und schnelle Spannbereichvorwahl von oben. Spannen mit Ringschlüssel für hohe Spannkräfte. Befestigungsbohrungen im weichen Mittelbereich, somit sind zusätzliche Bohrungen möglich. Flacher Grundkörper aus Stahl allseitig geschliffen und gehärtet. Verwendung; Für universellen Einsatz auf konventionellen und CNC gesteuerten Werkzeugmaschinen. Direktspindel zum Spannen von Werkstücken. Durch eng tolerierte Auflagenhöhe wird rationelles Arbeiten mit mehreren Spannern ermöglicht. Kürzeste Umrüstzeiten und hohe Flexibilität sind durch ein neuartiges Auflageleisten-Schnellwechselsystem ohne Einsatz von Werkzeug möglich. Lieferumfang Inklusive 1 Paar hohe Stufenleisten Nr. 361950, je 1 Stift- und Ringschlüssel, 2 Befestigungsschrauben M12 (3 Stück Backenbreite 160). Sonderzubehör Stufenleisten Nr. 361960. Passender Drehmomentschlüssel, siehe Nr. 657100, Größe 130. Passender 6-kant-Einsatz, siehe Nr. 642230, Größe 19. Hinweis Für automatisierte Spannung ist ein hydraulisches Umrüstkit zur einfachen Selbstmontage für alle basic-Typen erhältlich. Beratung und Lieferung erfolgt direkt über den Hersteller. Beidseitig Gewinde für Werkstückanschlag (Nr. 36 2650) in Fixbacke und einseitig im Unterteil. HllS Backenbreite A mm s 362350 Spann- kraft kN Dreh- moment N-m Gewicht a b c f G -0,02 mm IH7 Lb m, ±0,025 mm nH7 u X y Farbcode für passendes Zubehör Präzisions- spanner basic kg mm 125 1266,- 35 85 16 310 0-208 87,5 15 48 20 50 426 120 20 13 100 125 160 1671- 50 120 26 405 0-283 105,5 15 56 20 66 483 128 20 13 100 125 Werkstückanschlag Passend für Alle basic-Typen und alle Schraubstöcke mit M8 Gewinde. Verwendung Wiederholgenaue Positionierung ist möglich; wegschwenkbar. Werkstückanschlaq 117,- passendzu Farbcode 1 1 II Ausricht- und Fixiersätze Passend für Alle basic-Typen. Lieferumfang 36 2660 2 Passnuten-, 3 T-Nutensteine (beiT-Nutenmaß 12 jeweils 2 Stück und 5 Schrauben) 36 2670 4 Schrauben, 4 Unterlegscheiben, 4 Spannpratzen, 4 T-Nutensteine, 2 Passnutensteine. Tisch-T-Nutenmaß s 36266 Ausricht- und Fixiersatz Befestigung durdi Grundkörper Ausricht- und Fixiersatz Befestigung mit Spannpratzen Bewegliche Mittelbacken Verwendung Für Mehrteilespannung, für Click-System für Backenbreite Bewegliche Mittelbacke h passendzu Farbcode mm 33 41 lj 1 U L w mm 39,5 49,5 I m 362680 Farbcode Basic TC TC-Garant LC LC-Garant HD-Allmatic Titan Titan 2 T-Rex Duo Duo Plus Centro Gripp Gehärtete Spannbacken (glatt) mit Gewinde zur Aufnahme des gesamten Allmatic HD Backensortiments (Nr. 36 2400 bis 36 2600). Integriertes Auflageleisten- Schnellwechselsystem (Click-System ). Präzise Richtnuten in Sohlfläche. 362350 Abstreifelemente Integriert, für erhöhte Funktionssicherheit und minimalen Reinigungsaufwand. 362650 362660 873
