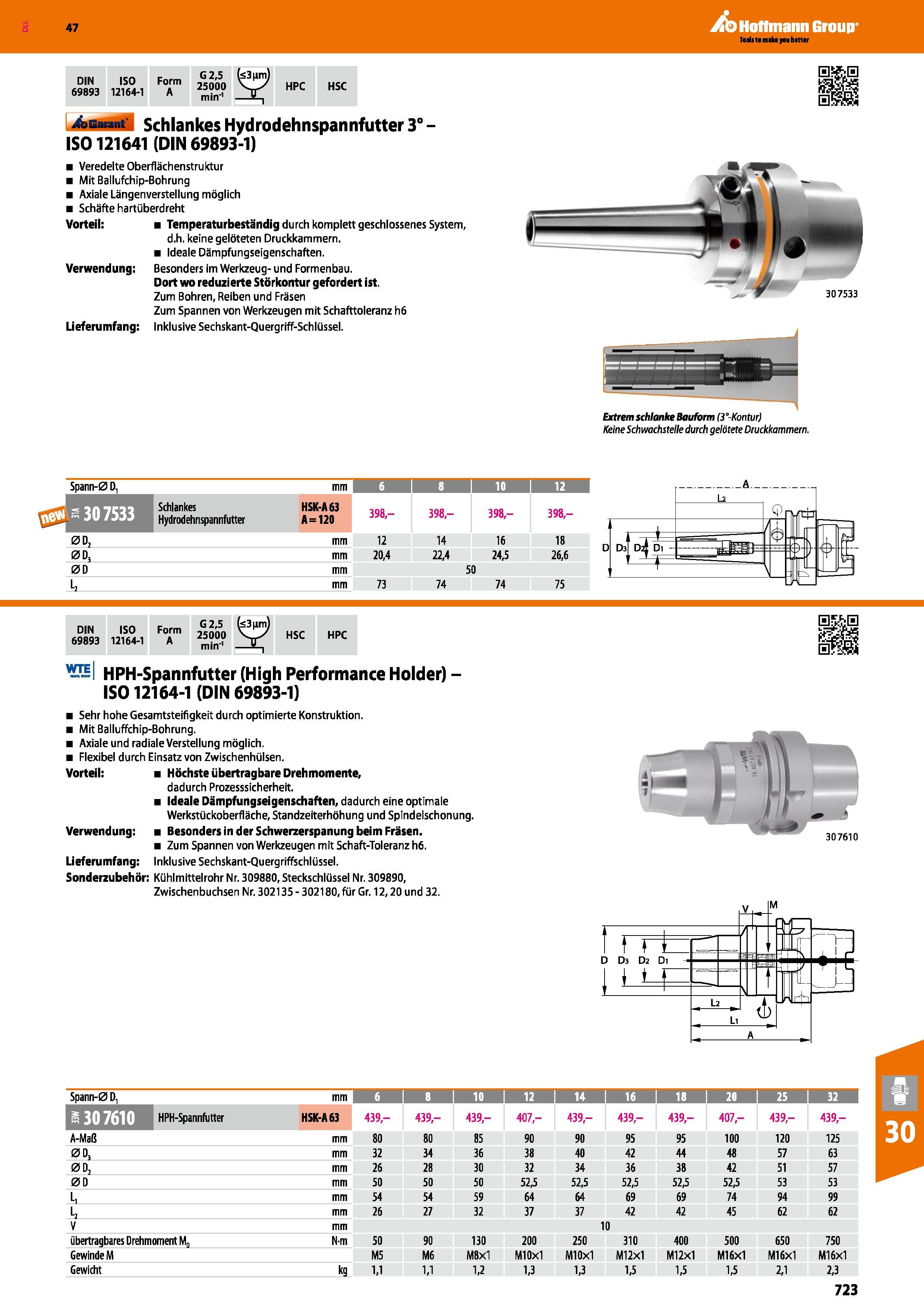

Schlankes Hydrodehnspannfutter 3° ISO 12164 (DIN 69893-1) Veredelte Oberflächenstrulctur Mit Ballufchip-Bohrung Axiale Längenverstellung möglich

Schlankes Hydrodehnspannfutter 3° ISO 12164 (DIN 69893-1) Veredelte Oberflächenstrulctur Mit Ballufchip-Bohrung Axiale Längenverstellung möglich Schäfte hartüberdreht Vorteil Temperaturbeständig durch komplett geschlossenes System, d.h. keine gelöteten Druckkammern. Ideale Dämpfungseigenschaften. Verwendung Besonders im Werkzeug- und Formenbau. Dort wo reduzierte Störkontur gefordert ist. Zum Bohren, Reiben und Fräsen Zum Spannen von Werkzeugen mit Schafttoleranz h6 Lieferumfang Inklusive Sechskant-Quergriff-Schlüssel. Extrem schlanke Bauform (3°-Kontur) Keine Schwachstelle durch gelötete Druckkammern. Spann-0 D, mm 6 i 8 io 12 I ns Schlankes Hydrodehnspannfutter HSK-A 63 A = 120 398,- 398,- 398,- 398,- 0D2 mm 12 14 16 18 0D, mm 20,4 22,4 24,5 26,6 0D mm 50 mm 73 74 74 75 Ds DIN ISO Form 69893 12164-1 A WTEl G 2,5 (<3nm) 25000 Vlx HSC min'1 3 j HPC HPH-Spannfutter (High Performance Holder) -IS012164-1 (DIN 69893-1) Sehr hohe Gesamtsteifigkeit durch optimierte Konstruktion. Mit Balluffchip-Bohrung. Axiale und radiale Verstellung möglich. Flexibel durch Einsatz von Zwischenhülsen. Vorteil Höchste übertragbare Drehmomente, dadurch Prozesssicherheit. Ideale Dämpfungseigenschaften, dadurch eine optimale Werkstückoberfläche, Standzeiterhöhung und Spindelschonung. Verwendung Besonders in der Schwerzerspanung beim Fräsen. Zum Spannen von Werkzeugen mit Schaft-Toleranz h6. Lieferumfang Inklusive Sechskant-Quergriffschlüssel. Sonderzubehör Kühlmittelrohr Nr. 309880, Steckschlüssel Nr. 309890, Zwischenbuchsen Nr. 302135-302180, für Gr. 12,20 und 32. ei Spann-0 D, mm 6 1 i io 1 12 1 14 16 i 1 1 20 1 25 1 32 HPH-Spannfutter HSK-A 63 439,- 439,- 439,- 407,- 439,- 439,- 439,- 407,- 439,- 439,- A-Maß mm 80 80 85 90 90 95 95 100 120 125 0D3 mm 32 34 36 38 40 42 44 48 57 63 0D2 mm 26 28 30 32 34 36 38 42 51 57 00 mm 50 50 50 52,5 52,5 52,5 52,5 52,5 53 53 L, mm 54 54 59 64 64 69 69 74 94 99 L; mm 26 27 32 37 37 42 42 45 62 62 V mm 10 übertragbares Drehmoment M„ N-m 50 90 130 200 250 310 400 500 650 750 Gewinde M M5 M6 M8x1 M10x1 M10x1 M12x1 M12x1 M16x1 M16x1 M16x1 Gewicht kg 1,1 1,1 1,2 1,3 1,3 1,5 1,5 1,5 2,1 2,3 723 Katalog 47 Hoffmann Group DIN ISO 69893 12164-1 Form A G 2,5 (<3nm) 25000 V-X min'1 3 j HPC HSC 4aBM iä
