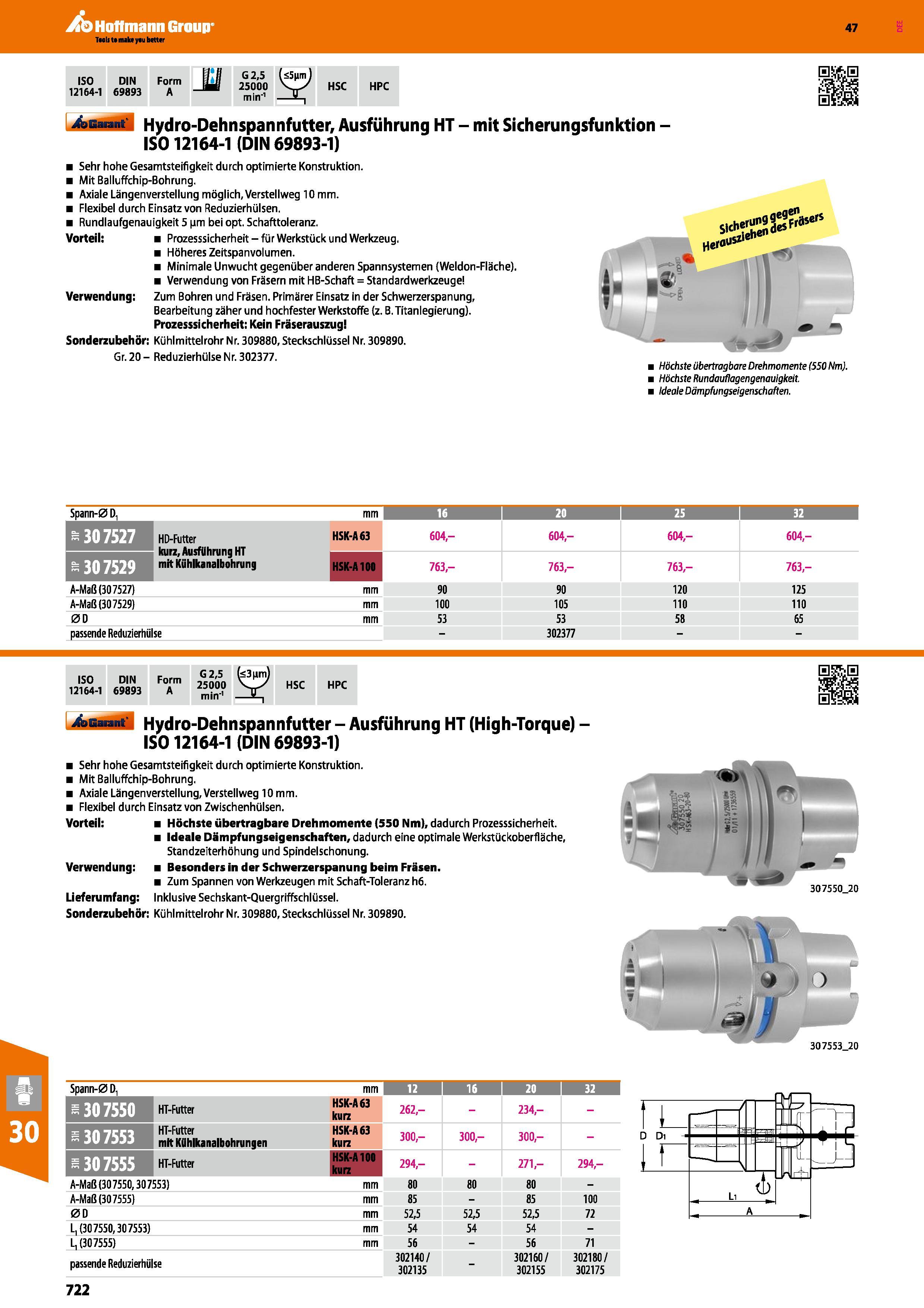

Hydro-Dehnspannfutter, Ausführung HT mit Sicherungsfunktion ISO 12164-1 (DIN 69893-1) Sehr hohe Gesamtsteifigkeit durch optimierte Konstruktion M

Hydro-Dehnspannfutter, Ausführung HT mit Sicherungsfunktion ISO 12164-1 (DIN 69893-1) Sehr hohe Gesamtsteifigkeit durch optimierte Konstruktion. Mit Balluffchip-Bohrung. Axiale Längenverstellung möglich, Verstellweg 10 mm. Flexibel durch Einsatz von Reduzierhülsen. Rundlaufgenauigkeit 5 (jm bei opt. Schafttoleranz. Vorteil Prozesssicherheit-für Werkstück und Werkzeug. Höheres Zeitspanvolumen. Minimale Unwucht gegenüber anderen Spannsystemen (Weldon-Fläche). Verwendung von Fräsern mit HB-Schaft = Standardwerkzeuge Verwendung Zum Bohren und Fräsen. Primärer Einsatz in der Schwerzerspanung, Bearbeitung zäher und hochfester Werkstoffe (z. B. Titanlegierung). Prozesssicherheit Kein Fräserauszug Sonderzubehör Kühlmittelrohr Nr. 309880, Steckschlüssel Nr. 309890. Gr. 20 Reduzierhülse IMr. 302377. JS& Ki 1 w 1 f ff 11 i Höchste übertragbare Drehmomente (550 Nm i Höchste Rundauflagengenauigkeit. i Ideale Dämpfungseigenschaften. Spann-0 D, mm 16 20 25 32 -30 7527 HD-Futter kurz, Ausführung HT mit Kühlkanalbohrung HSK-A 63 604,- 604,- 604,- 604,- HSK-A 100 763,- 763,- 763,- 763,- A-Maß (30 7527) mm 90 90 120 125 A-Maß (30 7529) mm 100 105 110 110 0D mm 53 53 58 65 passende Reduzierhülse 302377 ISO DIN 12164-1 69893 /bEannt Form A G 2,5 (<3nm) 25000 Vlx HSC min'1 -2-, HPC Hydro-Dehnspannfutter Ausführung HT (High-Torque) ISO 12164-1 (DIN 69893-1) Sehr hohe Gesamtsteifigkeit durch optimierte Konstruktion. Mit Balluffchip-Bohrung. Axiale Längenverstellung, Verstellweg 10 mm. Flexibel durch Einsatz von Zwischenhülsen. Vorteil Höchste übertragbare Drehmomente (550 Nm), dadurch Prozesssicherheit. Ideale Dämpfungseigenschaften, dadurch eine optimale Werkstückoberfläche, Standzeiterhöhung und Spindelschonung. Besonders in der Schwerzerspanung beim Fräsen. Zum Spannen von Werkzeugen mit Schaft-Toleranz h6. Inklusive Sechskant-Quergriffschlüssel. Verwendung Lieferumfang Sonderzubehör Kühlmittelrohr Nr. 309880, Steckschlüssel Nr. 309890. I ±fi ) > 307553_20 Spann-0 D. mm 12 1 16 1 20 32 -30 7550 HSK-A 63 kurz 262,- 234,- 9fXTTSfl HT-Futter ItUlCcJ mit Kflhlkanalbohrungen HSK-A 63 kurz 300,- 300,- 300,- -30 7555 HSK-A 100 kurz 294,- 271, 294- A-Maß (30 7550,30 7553) mm 80 80 80 A-Maß (30 7555) mm 85 85 100 0D mm 52,5 52,5 52,5 72 L, (307550,307553) mm 54 54 54 L. (307555) mm 56 56 71 passende Reduzierhülse 302140/ 302135 302160/ 302155 302180/ 302175 722 Hoffmann Group Katalog 47 ISO DIN Form 12164-1 69893 A Jf w min'1 3-, HSC HPC 4tfiannt'
